1.2. Выпрямители с активно-емкостной нагрузкой
Для придания нагрузке емкостного характера параллельно ей подключается конденсатор достаточно большой емкости (рис.1.5а). Временные диаграммы, поясняющие процессы, протекающие в схеме, показаны на рис.1.5б.
Заряженный конденсатор (полярность указана на рисунке) эквивалентен источнику напряжения. Поэтому состояние диода определяется алгебраической суммой напряжений на вторичной обмотке трансформатора и напряжения на конденсаторе:
Рис.1.5. Однополупериодная схема выпрямителя с активно-емкостной нагрузкой (а)
и временные диаграммы ее работы (б).
Пока
UД
0, диод
закрыт, и конденсатор С
разряжается на нагрузку с постоянной
времени
.
Напряжение на нагрузке уменьшается по
экспоненциальному закону. В момент
времени t1
UД
становится
больше нуля, диод открывается, конденсатор
С
начинает заряжаться с постоянной
времени
,
напряжение на нагрузке повышается.
Через диод протекает ток заряда
конденсатора и ток нагрузки. Заряд
продолжается до момента времени t2,
когда при UД
= 0
диод опять закрывается, и конденсатор
вновь начнет разряжаться на сопротивление
нагрузки. Таким образом, напряжение на
нагрузке в течение всего периода
значительно больше нуля, а изменение
напряжения
,
каждое характеризует пульсации
выпрямительного напряжения, значительно
меньше, чем при работе выпрямителя на
активную нагрузку. Ток диода и вторичной
обмотки трансформатора существует в
течение времени, меньшего, чем половина
периода напряжения сети. Половину
длительности импульса тока в радианной
мере называют углом отсечки :
.
Ток диода является несинусоидальной периодической функцией времени и является суммой тока нагрузки и зарядного тока конденсатора. Постоянная составляющая тока диода является средним значением тока нагрузки I0, а переменная составляющая замыкается через конденсатор С, сопротивление которого для основной гармоники тока диода значительно меньше сопротивления нагрузки. Как и в схеме с активной нагрузкой, ток вторичной обмотки трансформатора содержит постоянную составляющую, которая не трансформируется в первичную. Форма тока первичной обмотки трансформатора показана на рис.1.5б.
При
уменьшении сопротивления нагрузки
конденсатор при закрытом диоде разряжается
быстрее, а заряжается с прежней постоянной
времени, поэтому среднее значение
напряжение на нагрузке уменьшается,
угол отсечки увеличивается, пульсации
напряжения увеличиваются (пунктирная
линия UС
на рис.1.5б). При увеличении сопротивления
нагрузки, наоборот, среднее значение
напряжение на нагрузке увеличивается
и в пределе при RН
конденсатор
заряжается до амплитудного значения
напряжения вторичной обмотки
трансформатора. Угол отсечки при этом
стремится к нулю, пульсации напряжения
уменьшаются. Таким образом, напряжение
на нагрузке зависит от сопротивления
нагрузки и может изменяться в пределах
от 0
до E2m.
В однополупериодной схеме выпрямителя с активно-емкостной нагрузкой допустимое значение тока диода должно быть больше тока нагрузки, а обратное напряжение должно удовлетворять условию:
Uобр max > 2 E2m.
Д
вухполупериодные
схемы выпрямителей с активно-емкостной
нагрузкой показаны на рис.1.6а,б, временные
диаграммы, которые практически одинаковы
для обоих схем – со средней точкой и
мостовой – на рис.1.6в.

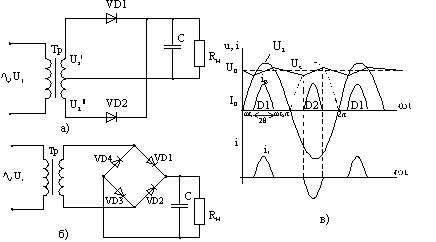

Рис.1.6. Двухполупериодные схемы с активно-емкостной нагрузкой (а, б)
и временные диаграммы их работы (в).
В двухполупериодных схемах с активно-емкостной нагрузкой процессы протекают так же, как и в однополупериодной схеме за исключением того, что заряд конденсатора С осуществляется два раза за период напряжения сети: один раз через диод VD1 (VD1 и VD3 для мостовой схемы) в положительный полупериод, второй раз через диод VD2 (VD2 и VD4) в отрицательный. За счет этого среднее значение напряжения на нагрузке по сравнению с однополупериодной схемой увеличивается лишь на (1520)%, величина напряжения также зависит от сопротивления нагрузки и также может изменяться в пределах от 0 до E2m. Пульсации напряжения уменьшаются, частота пульсаций равна удвоенной частоте сети. Во вторичной обмотке трансформатора в обеих схемах отсутствует постоянное подмагничивание, поэтому ток первичной обмотки трансформатора имеет форму, показанную на рис.1.6в.
Каждый диод в двухполупериодной схеме обеспечивает среднее значение тока нагрузки за половину периода, поэтому
Iпр
доп
>
,
а обратное напряжение диода для схемы со средней точкой должно быть больше 2*E2m , для мостовой – больше E2m.
Поскольку в выпрямителях с активно-емкостной нагрузкой среднее значение напряжения на нагрузке зависит от сопротивления нагрузки, то расчет выпрямителей производится для конкретного значения сопротивления нагрузки.
