3. Проектирование прослоек
3.1. Выбор типа и назначение толщины прослойки следует производить в зависимости от действующих воздействий на полы согласно табл. 6, 7.
3.2. Прочность на сжатие материала прослойки полов должна быть не менее МПа (кгс/см2 ):
- для цементно-песчаного раствора - от 15 до 30, при интенсивности механических воздействий (табл. 6):
- слабой - 15(150);
- умеренной, значительной и весьма значительной - 30 (300);
- раствора на жидком стекле - 20 (200).
Класс мелкозернистого бетона по прочности на сжатие должен быть не ниже В30.
Другие виды материалов прослоек по прочности на сжатие не нормируются
3.3. Материалы, типы прослоек и их минимальные толщины следует принимать в соответствии с табл. 7.
Таблица 5
Характеристика камня |
Воздействия на пол |
|
Движение транспорта на гусеничном ходу, удары при падении с высоты 1 м твердых предметов массой 30-50 кг |
Удары при падении с высоты 1 м твердых пред метов массой 10-30 кг |
|

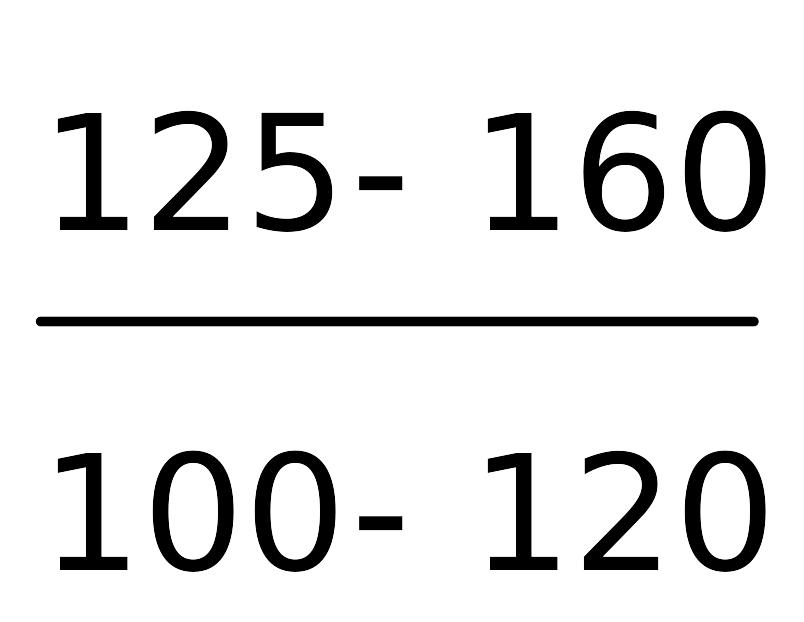

Высота, мм
Прочность при сжатии, МПа (кгс/см2) |
100(1000) |
60 (600) |
Примечание. Значения над чертой - при укладке камня на песчаный подстилающий слой; под чертой - при укладке на бетонный, гравийный, шлаковый и другие под стилающие слои.
Таблица 6
Прослойки |
Толщина прослойки, мм |
Предельно-допускаемая интенсивность воздействия на пол жидкостей |
Нагрев пола до температуры, С |
|
|
|
|||||||||||||||||||||||||||||||||||
воды и растворов нейтральной реакции |
минеральных масел и эмульсий из них |
органических растворителей |
веществ животного происхождения |
Кислот |
Щелочей |
|
|
|
|||||||||||||||||||||||||||||||||
Концентрация1 , %, не более |
Интенсивность |
концентрация, %, не более |
интенсивность |
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||

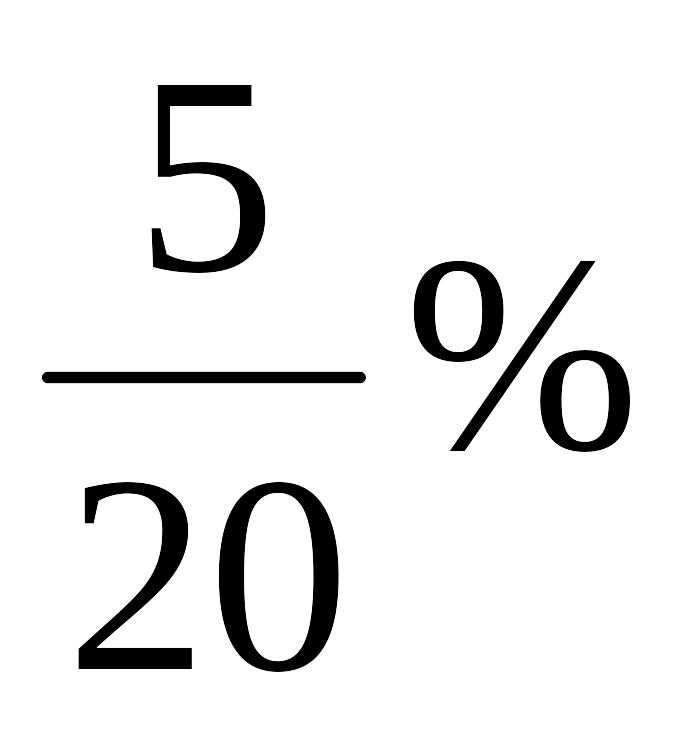

Цементно-песчаный раствор
|
10-15
|
Большая
|
Большая
|
Большая
|
Малая
|
-
|
Не допускается |
8
|
Малая
|
100
|
|
|
|
||||||||||||||||||||||||||||

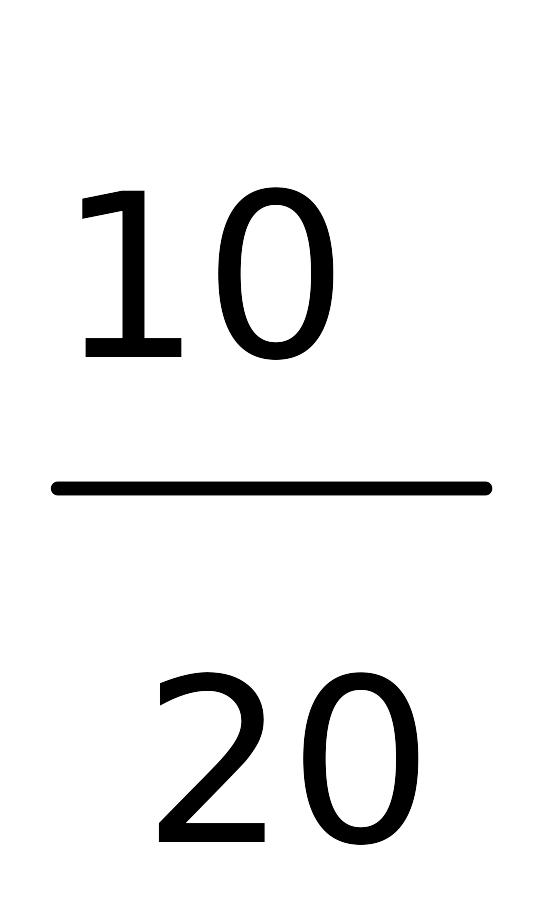

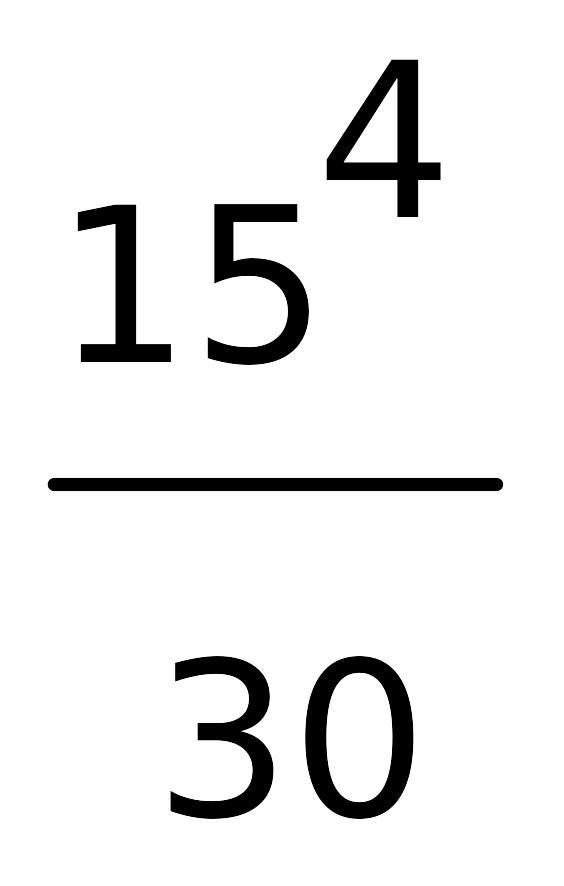

Цементно-песчаный раствор с добавкой латекса |
10-15
|
«
|
Малая
|
Средняя
|
Средняя
|
|
Малая
|
83
|
Средняя
|
100
|
|
|
|
||||||||||||||||||||||||||||
На жидком стекле с уплотняющей добавкой |
10-12
|
«
|
«
|
Большая
|
Большая
|
|
|
-
|
Не допускается
|
100
|
|
|
|
||||||||||||||||||||||||||||
На основе синтетических смол (реактопластов)
|
3-4
|
|
Не допускается
|
Средняя
|
«
|
|
|
|
|
70
|
|
|
|
||||||||||||||||||||||||||||
Горячая битумная мастика
|
2-3
|
«
|
«
|
Не допускается |
Не допускается |
|
|
|
|
70
|
|
|
|
||||||||||||||||||||||||||||
Мелкозернистый бетон класса не ниже В30 |
30-35
|
«
|
Большая |
Большая |
Малая |
- |
Не допускается |
8 |
Малая |
100
|
|
|
|
||||||||||||||||||||||||||||
Прослойки |
Толщина прослойки, мм |
Предельно-допускаемая интенсивность воздействия на пол жидкостей |
Нагрев пола до температуры, С |
|
|||||||||||||||||||||||||||||||||||||
воды и растворов нейтральной реакции |
минеральных масел и эмульсий из них |
органических растворителей |
веществ животного происхождения |
Кислот |
Щелочей |
|
|||||||||||||||||||||||||||||||||||
Концентрация1 , %, не более |
Интенсивность |
концентрация, %, не более |
интенсивность |
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
Песок
Теплоизоляционные материалы |
220
150 100 60
150
100 70 60 |
Не допускаются
“ |
1000-14005 600-10005 200-6005 Менее 2005
1000-14005 600-10005 200-6005 Менее 2005 |
|
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
1 См. сноску 2 к табл. 3.
2
При заполнении швов
полимерными мастиками
.
3 При заполнении швов полимерными мастиками 15 %.
4 Для окисляющих сред не более 5 %.
5 При установке на пол горячих предметов, деталей, проливах расплавленного металла и т. п, нагреве воздуха на уровне пола.
Примечания:
1. Температурой пода условно считается температура воздуха на уровне пола или температура горячих предметов при контакте с полом.
2. Приведенный в таблице тип прослойки может быть применен при воздействиях, не превышающих ограничений, установленных в таблице. Прослойки, допускающие воздействия, отмеченные рамкой, применяют только при наличии таких воздействий.
Таблица 7
Материал прослойки |
Тип прослойки |
Толщина прослойки, мм |
Прочность на сжатие, МПа, не нормиру ется |
Материал покрытия пола |
1 |
2 |
3 |
4 |
5 |
1. Цементно-песчаный раствор
|
2а
|
10-15 (20 по гид роизоляции) |
15-30
|
Плиты цементно-песчаные, мозаично-бетонные, мраморные, из природного камня |
то же
|
2а
|
15 (20 по гид роизоляции) |
15-30
|
Плитки керамические, кис лотоупорные, шлакоситалловые, каменные литые |
2. Пементно-песчаный раствор с добавкой латекса
|
2б
|
15 (20 по гид роизоляции)
|
15-30
|
Плитки керамические, кисло тоупорные, шлакоситалловые, каменные литые, кислотоупорный кирпич
|
3. Раствор на основе жидкого стекла с упло тняющей добавкой
|
2в
|
15 (20 по гидроизоляции)
|
20
|
Тоже
|
4. Мастика на основе эпоксидной смолы |
2г |
3 |
- |
“ |
5. Арзамит-замазка
|
2д |
3 |
- |
|
6. Битумная мастика
|
2е
|
2
|
-
|
Плитки керамические, кисло тоупорные, шлакоситалловые, каменные литые, кислотоупорный кирпич, асфальтобетонные плиты, торцовая шашка |
7. Холодная мас тика на водо стойких вяжущих |
2ж
|
1
|
- |
Поливинилхлоридный пластикат, сверхтвердые ДВП, линолеум, рулонное на основе химических волокон, штучный и наборный паркет |
8. Дегтевая мастика
|
2э
|
3
|
–
|
Торцовая шашка
|
9. Мелкозернистый бетон
|
2к |
30 |
В 30 |
Стальные и чугунные плиты |
10. Песок
|
2л
|
60 100 150 220 |
- |
Плиты из жаростойкого бетона, брусчатка, чугунные плиты в условиях нагрева пола, °С: менее 200 200-600 600-1000 1000-1400 |
11. Теплоизоляционные материалы, каменно- угольные шлаки, молотые отходы из кирпича или другие жаростойкие материалы с объемной массой в уплотненном состоянии 1-1,2 т/м3 |
2и |
60 70 100 150 |
|
Плиты из жаростойкого бетона, брусчатка, чугунные плиты в условиях нагрева пола. °С: менее 200 200-600 600-1000 1000-1400 |
