16. Выбор монтажных кранов по техническим параметрам
Подбор монтажных кранов к каждому варианту производится на основании требуемых монтажных характеристик в следующем порядке:
А)
подбираем кран с длиной стрелы
;
Б)
по
устанавливаем соответствующие высоту
подъёма крюка и грузоподъёмность
;
В)
если
и
,
то делается заключение о возможности
принятия данного крана, в противном
случае переходят к рассмотрению более
мощного крана или разрабатываются
мероприятия по улучшению грузо-высотных
характеристик монтажных кранов.
Подбор монтажных самоходных стреловых кранов производится по трём параметрам:
Требуемая грузоподъёмность
, т
,
Где
-
масса монтируемого элемента, т.
-
масса захватного приспособления, т.
Требуемая высота подъёма крюка крана
,м
Где
-
превышение проектного уровня установки
конструкции над уровнем стоянки крана,
м;
-
высота кондуктора( при монтаже колонн,
балок, если монтаж ведётся с применением
кондукторов), м;
=
0,5-1 м- посадочная высота( запас по высоте),
м;
-
монтажная высота элемента;

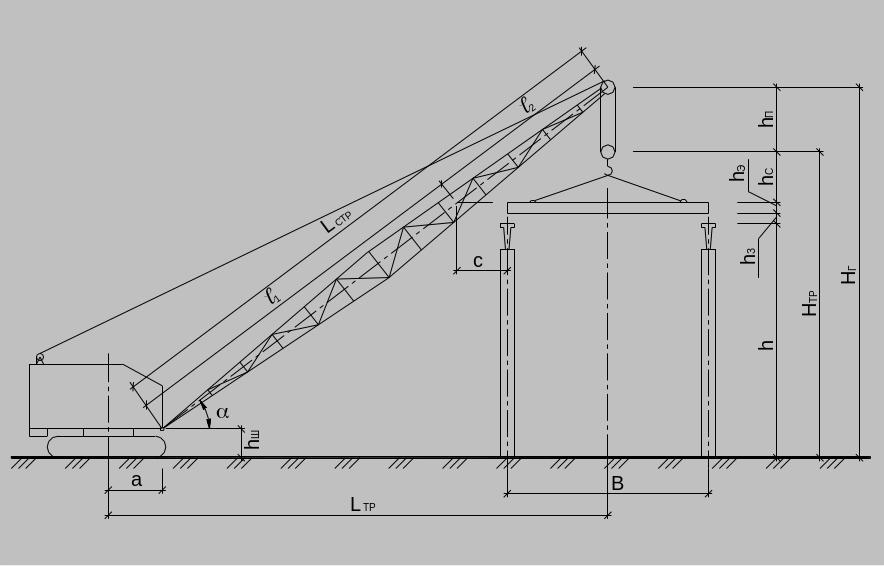

3. Требуемый вылет стрелы крана относительно оси вращения , м
Для стреловых кранов без гуська требуемый вылет определяется по формуле:
,
Где
-
требуемая длина стрелы, м;
-
угол наклона стрелы, град;
а = 1-1,5 м- расстояние от оси вращения крана до пяты стрелы.
Для стреловых кранов с гуськом, который применяется с целью уменьшения основной стрелы, длина гуська определяется из условия возможности монтажа крюком гуська плит покрытия, перекрытия:
,
м
Где
=75…77°-
угол подъёма основной стрелы, град;
=25°…30°- угол между осями основной стрелы
и гуська.
В этом случае требуемый вылет стрелы определяется по выражению:
75…77°)+b/2+a
Выбор захватных и вспомогательных приспособлений осуществляем на основе спецификации сборных элементов, причём предпочтение при выборе следует отдавать приспособлениям с меньшей массой и расчётной высотой строповки.
17. Возведение здания методом подъема перекрытий
Суть: на нулевых отметках бетонируется пакет плит перекрытия и покрытия, которые затем поднимаются в проектное положение.
Преимущества: снижаются затраты на опалубочные работы, расширяются возможности объемно-планировочного решения, основные работы выполняются на нулевых отметках, повышается жесткость и устойчивость зданий, расширяется возможность применения в стесненных условиях.
Сущ-ют 2 типа зданий:
1. каркасно-ствольные – ядра жесткости+колонны, на которые опираются плиты;
2. ствольные.
Порядок работы:
1. Выполняются планировочные и разбивочные работы;
2. Разрабатывается котлован;
3. Устраиваются фундаменты;
4. Возведение ядра жесткости(в скользящей опалубке);
5. Засыпка и уплотнение пазух;
6. Монтируются колонны 1-го яруса, с одетыми на них стальными воротниками (обоймами);
7. Устраивается подготовка под плиты перекрытия;
8. Бетонируется пакет плит перекрытия.
Между плитами устраивается разделительный слой из различных пленок, пропарафинированной бумаги, рубероид, эмульсии, пасты, мраморная крошка; 9. Монтируются подъемники, на головках колонн устанавливаются тяги, производится подъем перекрытия. Подъемники бывают грузоподъемностью до 350 тонн: гидравлические, электромеханические, электрогидравлические;
10.
Выполняется подъем плиты перекрытия:
раздельным способом (каждая плита
отдельно) и пакетным способом ( не менее
3-х плит). После подъема плиты покрытия
на максимальную высоты, она раскрепляется.
После подъема нижерасположенных плит
на проектные отметки, плиты опираются
на упоры и производится их постоянное
закрепление. По высоте временно
раскрепляются плиты через 4-6 м. (расстояние
между плитами
1 м.). демонтируются подъемники и
наращиваются колонны, монтируются
подъемники повторно и производится
дальнейший подъем плит. Для подъема
плиты в проектное положение используется
вспомогательные монт. колонны, которые
после подъема плиты покрытия демонтируют.
Для монтажа подъемников, колонн применяется:
- h до 16 этажей(30*30м.) – башенный кран с кольцевым подкрановым путем или 2 башенных крана с двух сторон;
- h до ?? этажей(40*40м.) – приставной башенный кран;
- применяется самоподъемный кран, который опирается на эл-ты ядра жесткости.
- самоходные краны, располагаем на плите покрытия Q=5-10 тонн.
