2.7 Расчет воздухонагревателей.
Воздухонагреватели предназначены для тепловой обработки воздуха до заданных параметров. Теплоносителем служит горячая или перегретая вода с температурой от 70 до 180 С и давлением до 1,2 МПа.
Для осуществления различных способов регулирования температуры обрабатываемого воздуха воздухонагреватели изготовляют без обводного канала ВН и с обводным каналом или клапаном ВНО. Каждый из этих типов воздухонагревателей (по компоновке трубок) может быть однорядным, полуторорядным и двухрядным. Конструкцию см. на рис. 9. Запылённость воздуха, поступающего на воздухонагреватель, не должна превышать 0,5 мг/м3.
Методика расчёта воздухонагревателей систем
кондиционирования воздуха.
1. Определяется расход тепла ( , Вт) на нагрев воздуха (принимается из расчета процессов).
2. Определяется требуемое живое сечение по воздуху:
, м2, (16)
где – массовый расход воздуха проходящего обработку в теплообменнике, кг/ч;
– задаваемая массовая скорость движения воздуха.
3. Согласно требуемому живому сечению по таблице 7 выбирается воздухонагреватель и его характеристики в соответствии с типоразмером кондиционера.
4. Принимается обвязка воздухонагревателя:
параллельно по воздуху – коэффициент m;
параллельно по воде – коэффициент n.
Для систем СКВ принимается m = 1. Схемы обвязки базовых теплообменников по воде см. рис. 10 и 11.
Определяется действительная массовая скорость:
, кг/(с·м2), (17)
где – значение площади живого сечения по воздуху, м2 , табл.7.
Определяется массовый расход воды:
, кг/ч, (18)
где , – начальная и конечная температуры теплоносителя, С, соответственно.
7. Определяется объёмный расход теплоносителя (воды):
, м3/ч, (19)
где – плотность воды, кг/м3.
8. Определяется скорость движения воды в воздухонагревателе:
, м/с, (20)
где – значение площади живого сечения по воде, м2, табл.7;
Необходимо выполнение условия: ω > 0,15 м/с.
9. В зависимости от рядности теплообменника определяется коэффициент теплопередачи:
1 р : ; (21)
1,5 р : ; (22)
2 р : . (23)
10. Определяется требуемая поверхность нагрева:
, м2, (24)
где ,С – перепад температур между средней температурой теплоносителя и средней температурой воздуха .
– средняя температура теплоносителя, С;
– средняя температура воздуха, С;
, – начальная и конечная температуры нагреваемого воздуха, соответственно, С.
11. Определяется расчетное число воздухонагревателей по ходу воздуха:
, (25)
где – площадь поверхности нагрева одного воздухонагревателя, табл.7, м2;
12. Округляем до ближайшего целого. – принятое число воздухонагревателей, шт.
13. Определяем действительную площадь нагрева воздухонагревателя:
, м2 . (26)
Определяем в процентах запас поверхности нагрева воздухонагревательной установки:
. (27)
15. Определяется гидравлическое сопротивление, Па:
, (28)
где , , – площадь сечения одного хода, коллектора и патрубк, м2;
– число ходов теплоносителя, табл.7;
– длина теплопередающей трубки, м, табл. 7;
– диаметр одного хода, патрубка;
– диаметр одного коллектора.
16. Определяется аэродинамическое сопротивление, Па:
1 р : ; (29)
1,5 р : ; (30)
2 р : . (31)
Необходимо сравнить полученное аэродинамическое сопротивление с максимальным по табл. 8 для соответствующего воздухонагревателя.
В случае превышения невязки допускается:
– принять воздухонагреватель меньшей рядности или воздухонагреватель с обводным каналом (имеет меньшую площадь поверхности нагрева);
– уменьшить параметры теплоносителя, обосновав способ понижения температуры, приняв соответствующую схему обвязки теплообменника по теплоносителю;
– закрыть часть проходного сечения воздухонагревателя по воздуху металлическим листом. Рабочая площадь проходного сечения определяется расчетом. При этом увеличиваются массовая скорость воздуха и аэродинамическое сопротивление воздухонагревателя, эти величины определяются расчетом.
|

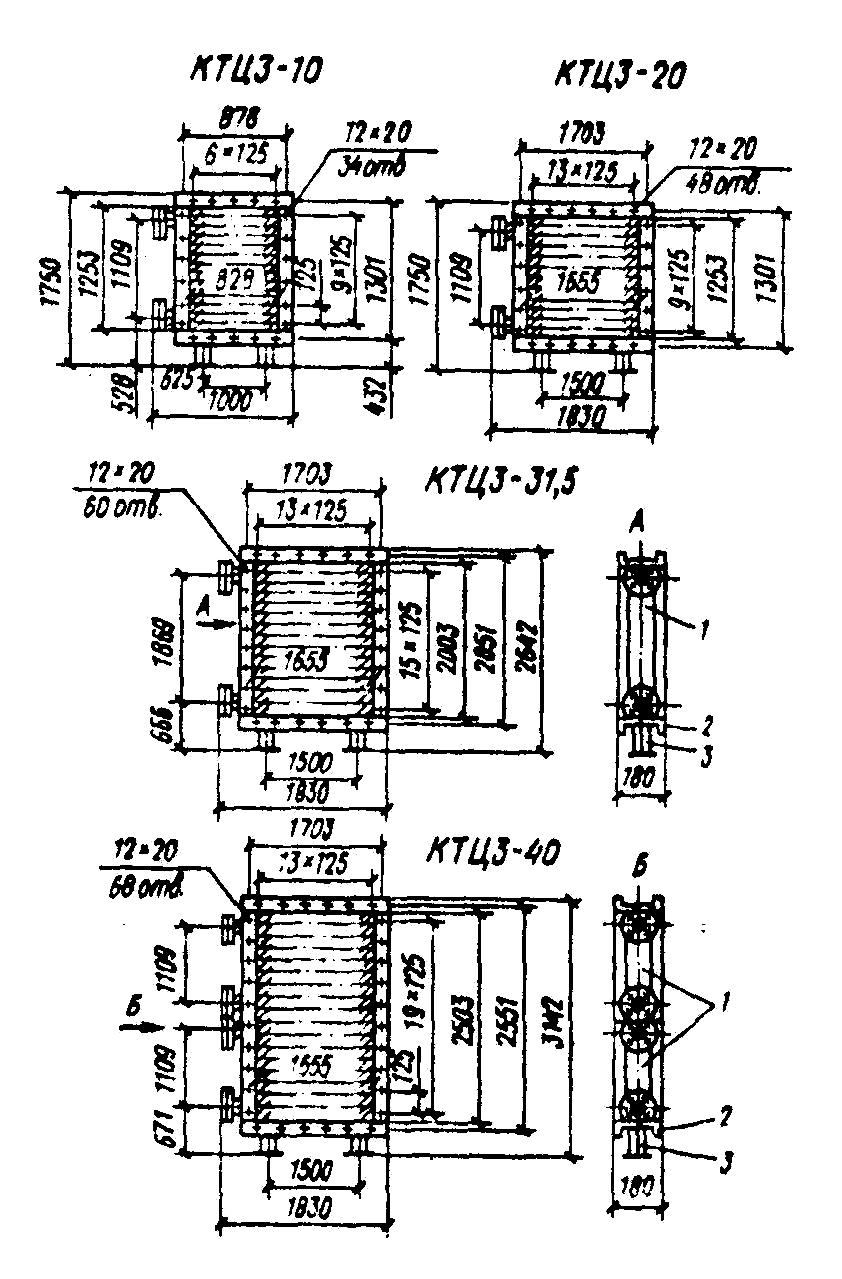

Рисунок 9. Воздухонагреватели без обводного канала ВН1-3, ВН1.5-3 и ВН2-3. 1- базовые теплообменники; 2 – стенки; 3 – опоры. |
|
|

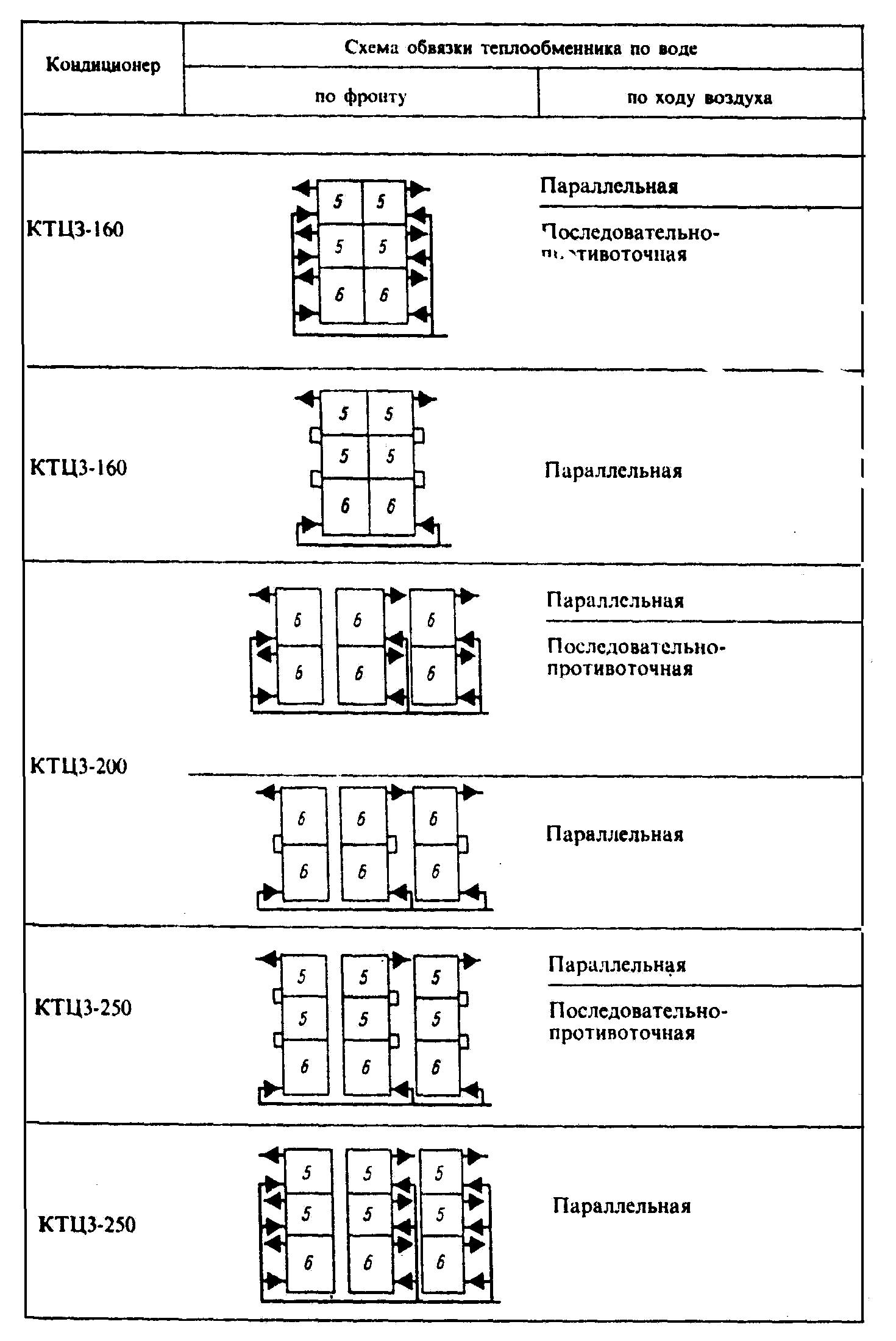

Рисунок 10. Схемы обвязки теплообменников |
|
|
|
Рисунок 11. Схемы обвязки теплообменников |
|
См. отдельным файлом «Продолжение таблицы 7»!!!
