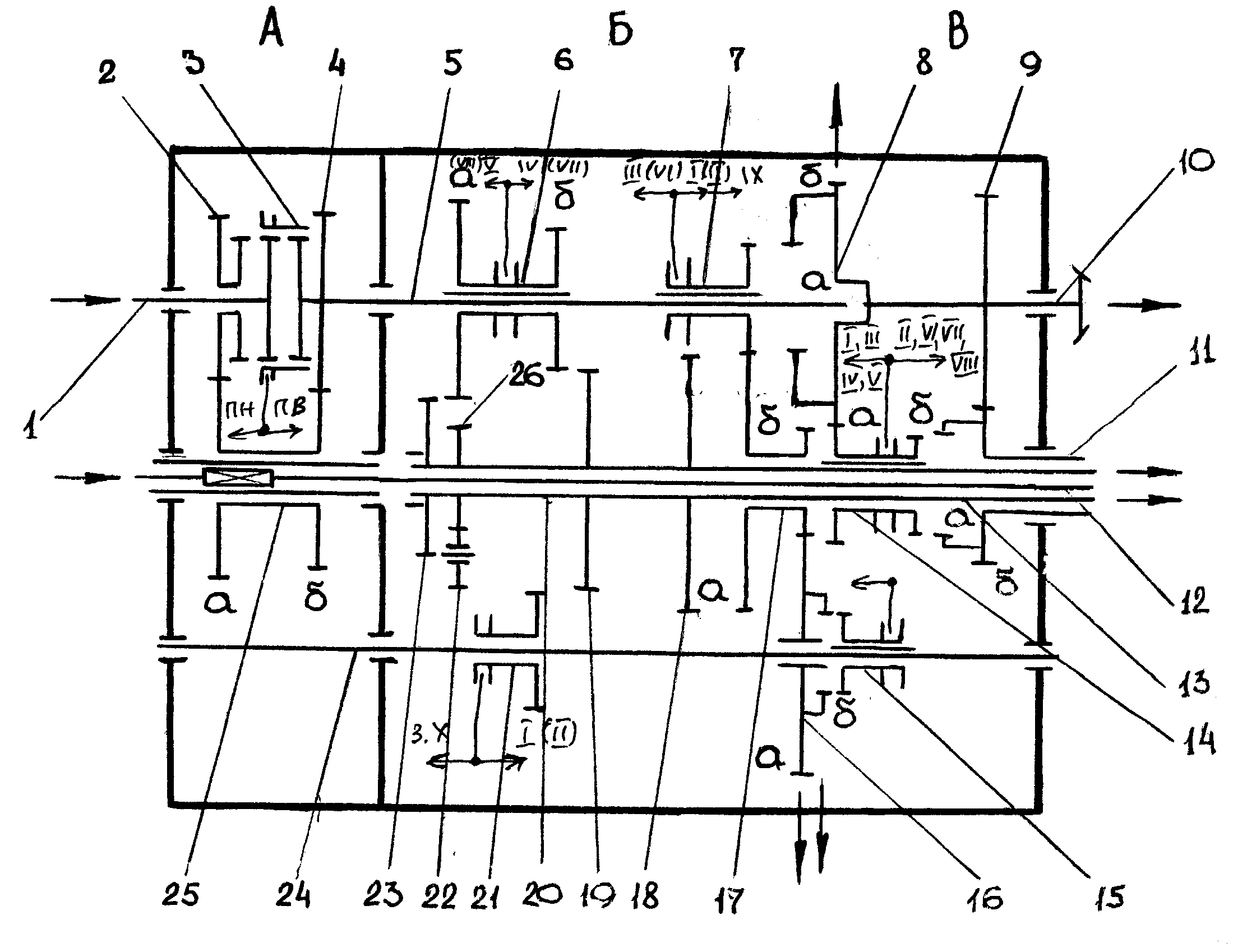

Рис. 1. Схема коробки передач трактора МТЗ–80:

1 – ведучий вал понижуючого редуктора; 2 – ведуча шестерня пониженої ступені; 3 – зубчата муфта ввімкнення пониженої і підвищеної ступені; 4 – ведена шестерня пониженої ступені; 5 – ведучий вал коробки передач; 6 – блок шестерень IV (VII) і V (VIII) передач; 7 – блок шестерень I (II), III (VI), IX і задніх передач; 8 – ведена шестерня I, III, IV, V, IX і першої задньої передач; 9 – ведена шестерня II, VI, VII, VIII і другої задньої передач; 10 – ведений вал коробки передач; 11 – ведуча шестерня ІІ, VI, VII, VIII i II задньої передач; 12 – вал відбору потужності; 13 – проміжний вал; 14 – ведуча шестерня І, ІІІ, IV, V та І задньої передач; 15 – зубчата муфта шестерні приводу вала І, ІІ і задніх передач; 16 – шестерня приводу вала І, ІІ, задніх передач і ходозменшувача; 17 – блок шестерень приводу валу І, ІІ і задніх передач; 18 – ведена шестерня ІІІ (VI) передачі; 19 – ведена шестерня ІV (VIII) передачі; 20 – проміжний вал; 21 – шестерня ввімкнення І (ІІ) і задніх передач; 22 – шестерня заднього ходу; 23 – ведена шестерня V (VIІI) передач; 24 – вал І (ІІ) і задніх передач; 25 – блок шестерень понижуючого редуктора.

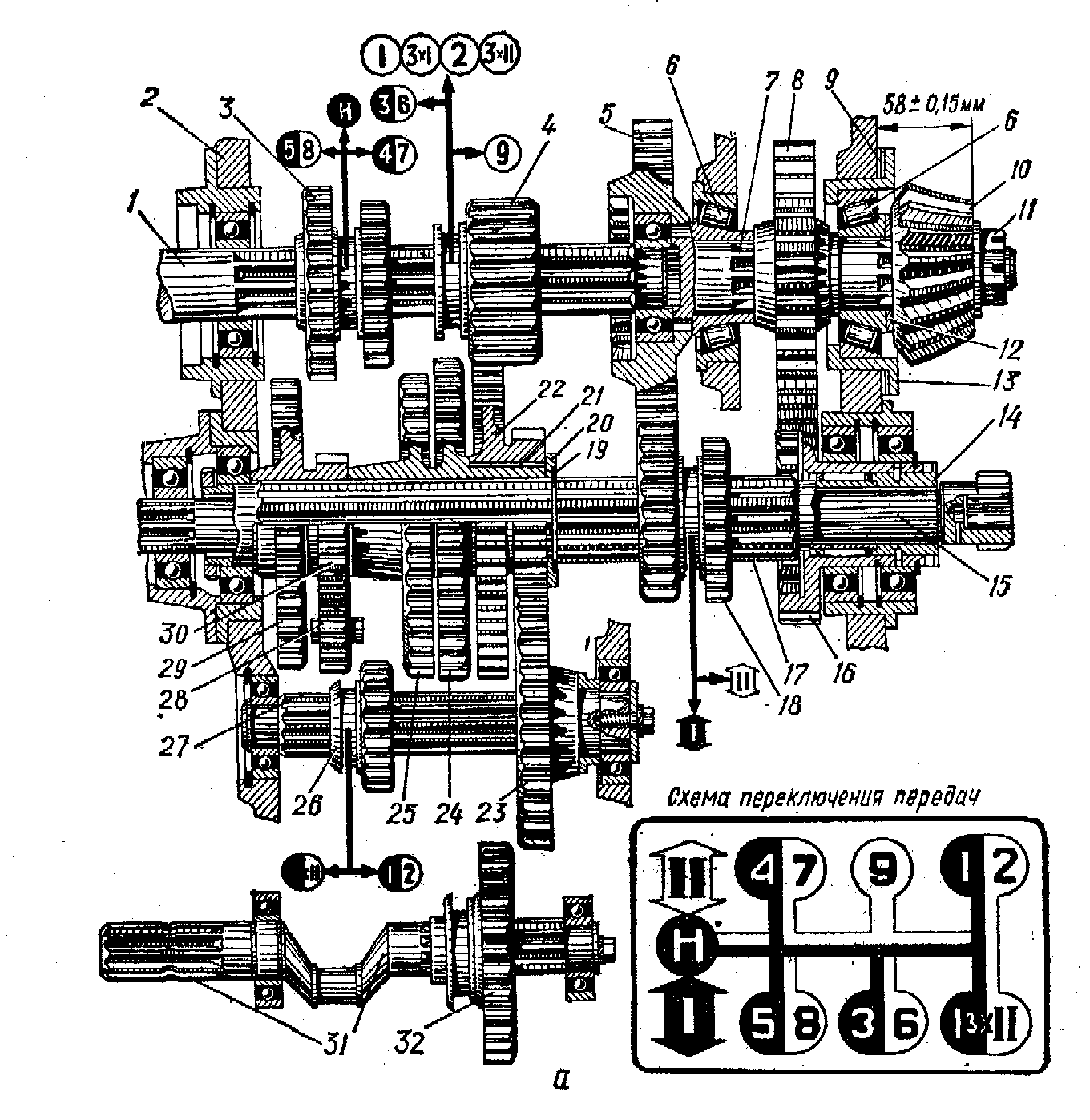

Рис. 2. Схема будови коробки передач трактора МТЗ–80:

1, 7 і 17 – первинний, вторинний і проміжний вали; 2 – корпус коробки передач; 3 і 4 – каретки первинного вала; 5 – ведена шестерня першого ступеня редуктора; 6 – роликопідшипники вторинного вала; 8 – ведена шестерня другої ступені редуктора; 9 – регулювальні прокладки; 10 – ведуча шестерня головної передачі; 11 – гайка; 12 – регулювальна шайба;13 – стакан підшипника; 14 – задня опора незалежного приводу ВВП; 15 – вал незалежного приводу ВВП; 16 – ведуча шестерня другої ступені редуктора і шестерня синхронного приводу заднього ВВП; 18 – каретка редуктор; 19 – стопорне кільце; 20 – упорна шайба; 21 – бронзова втулка; 22 – блок проміжних шестерень; 23 – ведена шестерня першої і другої передач переднього й заднього ходу та ведуча шестерня приводу бокового ВВП; 24, 25, 29 і 30 – нерухомі шестерні проміжного вала; 25 – каретка включення першої й другої передачі переднього й заднього ходу; 27 – вал першої і другої передач переднього й заднього ходу; 28 – проміжна шестерня заднього ходу; 31 – боковий ВВП; 32 – шестерня включення бокового ВВП.

Рис. 3. Схема механізмів приводу заднього ВВП тракторів

МТЗ–80/82 і МТЗ–100/102:

1 – опорний диск зчеплення; 2 і 3 – ведучі шестерні і ведучий вал двошвидкісного незалежного приводу; 4 і 6 – ведені шестерні і ведений вал; 5 – зубчаста муфта; 7 і 8 – проміжний і вторинний вал коробки передач; 9 – шестерня синхронного приводу; 10 – зубчасто–кулачкова муфта перемикання приводів; 11, 12, 13, 14 і 17 – відповідно ведучий вал, коронна шестерня і водило, сателіт і сонячна шестерня планетарного редуктора; 15 – зупинне гальмо; 16 – гальмо сонцевої шестерні; 18 – важіль перемикання приводів; 19 – важіль перемикання частоти обертання; Н – нейтральне положення; n₁ – 540 хв^-1; n₂ –1000 хв^-1 вала відбору потужності.
