Приложение 5 Кольца пружинные упорные плоские наружные эксцентрические (гост 13942) и канавки для них

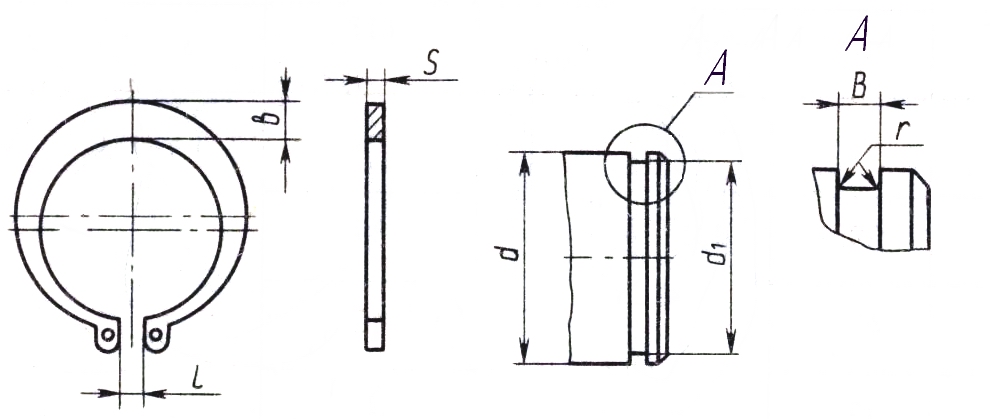

Рис. 1. Конструкция и размеры пружинных упорных колец и канавок для них
Таблица 1
Размеры и параметры упорных колец и канавок
Диаметр вала d |
Канавка, мм |
Допускаемая осевая сила, кН |
Кольцо, мм |
||||
d1 |
B |
r |
b |
S |
l |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
20 |
18,6 |
1,4 |
0,1 |
10 |
3,2 |
1,2 |
3,0 |
22 |
20,6 |
11 |
|||||
23 |
21,5 |
12 |
|||||
24 |
22,5 |
13 |
3,6 |
||||
25 |
23,5 |
1,4 |
0,1 |
14 |
3,6 |
1,2 |
3,0 |
26 |
24,5 |
14 |
4,0 |
||||
28 |
26,5 |
16 |
|||||
29 |
27,5 |
16 |
|||||
30 |
28,5 |
17 |
|||||
32 |
30,2 |
21 |
4,4 |
||||
34 |
32,2 |
22 |
|||||
35 |
33,0 |
1,9 |
0,2 |
26 |
4,9 |
1,7 |
6,0 |
36 |
34,0 |
27 |
|||||
Окончание табл. 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
37 |
35,0 |
1,9 |
0,2 |
28 |
4,9 |
1,7 |
6,0 |
38 |
36,0 |
29 |
|||||
40 |
37,5 |
38 |
5,5 |
||||
42 |
39,5 |
39 |
|||||
45 |
42,5 |
42 |
|||||
46 |
43,5 |
43 |
|||||
48 |
45,5 |
45 |
|||||
50 |
47,0 |
2,2 |
57 |
6,0 |
2,0 |
||
52 |
49,0 |
59 |
|||||
54 |
51,0 |
61 |
|||||
55 |
52,0 |
62 |
Примечание. Пример условного обозначения кольца с отклонением от плоскости по группе А для закрепления подшипника или детали на валу диаметра d =30 мм: Кольцо А30 ГОСТ 13942-80.
Приложение 6 Манжеты резиновые армированные (гост 8752)

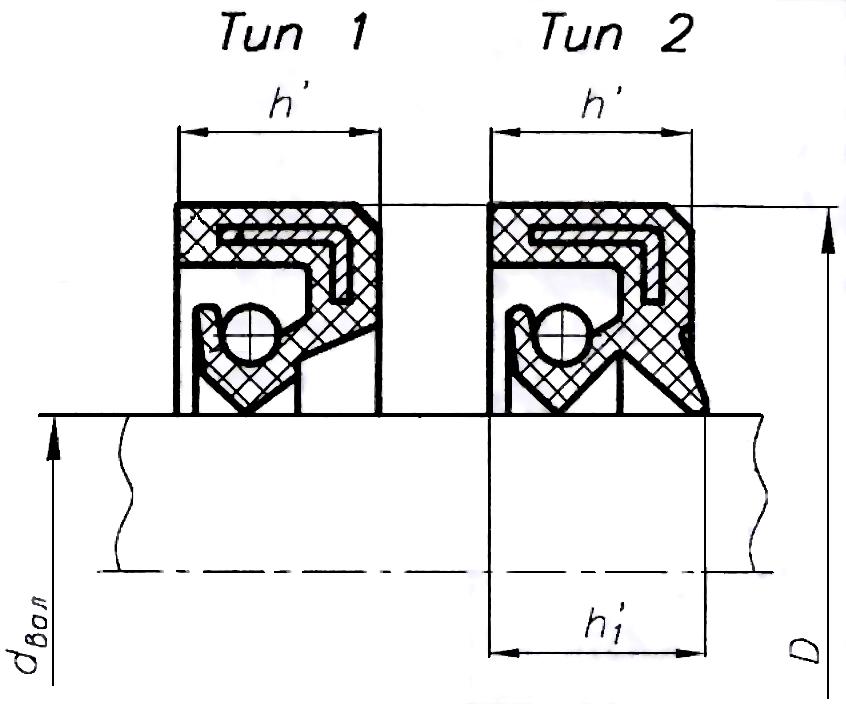

Рис. 1. Основные размеры манжет
Таблица 1
Основные размеры манжет, мм
dвал |
D1 |
h′ |
h′1 max |
dвал |
D1 |
h′ |
h′1 max |
||
1-й ряд |
2-й ряд |
1-й ряд |
2-й ряд |
||||||
10 |
26 |
22, 25 |
7 |
10 |
42 |
- |
58 |
7 |
10 |
11 |
25 |
62 |
75 |
10 |
14 |
||||
12 |
28 |
26, 30 |
44 |
- |
65 |
||||
13 |
26 |
45 |
- |
60 |
7 |
10 |
|||
14 |
30 |
65 |
70 |
10 |
14 |
||||
15 |
30, 32 |
35 |
48 |
70 |
- |
||||
16 |
30, 35 |
36, 40 |
50 |
70 |
80 |
||||
17 |
32 |
30, 35 |
52 |
75 |
80 |
||||
18 |
35 |
32 |
55 |
80 |
75, 82 |
||||
19 |
35 |
35 |
56 |
80 |
- |
||||
20 |
35 |
34 |
58 |
80 |
82 |
||||
40 |
42 |
10 |
14 |
60 |
85 |
80, 82 |
|||
21 |
40 |
- |
62 |
- |
80, 90 |
||||
22 |
- |
36, 36 |
7 |
10 |
63 |
90 |
- |
||
40 |
- |
10 |
14 |
65 |
90 |
- |
|||
Окончание табл. 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
23 |
- |
35 |
7 |
10 |
70 |
95 |
92 |
10 |
14 |
24 |
40 |
- |
71 |
95 |
- |
||||
- |
46 |
10 |
14 |
75 |
100 |
95, 102 |
|||
25 |
- |
38 |
7 |
10 |
- |
105 |
|||
42 |
- |
10 |
14 |
80 |
105 |
110 |
|||
26 |
45 |
- |
85 |
110 |
115 |
12 |
16 |
||
28 |
50 |
45 |
90 |
120 |
115 |
||||
30 |
- |
45 |
7 |
10 |
95 |
- |
130 |
||
52 |
50 |
10 |
14 |
100 |
125 |
- |
|||
32 |
- |
44, 45 |
7 |
10 |
105 |
130 |
- |
||
52 |
- |
10 |
14 |
110 |
135 |
- |
|||
34 |
- |
50 |
7 |
10 |
115 |
145 |
140 |
||
35 |
- |
48, 50 |
120 |
150 |
- |
||||
58 |
52, 55 |
10 |
14 |
125 |
155 |
150 |
|||
36 |
- |
48 |
7 |
10 |
130 |
160 |
155 |
15 |
20 |
58 |
- |
10 |
14 |
135 |
- |
160 |
|||
38 |
52 |
- |
7 |
10 |
140 |
170 |
- |
||
58 |
56, 60 |
10 |
14 |
145 |
- |
175 |
|||
40 |
- |
52, 55 |
7 |
10 |
150 |
180 |
- |
||
60, 62 |
58 |
10 |
14 |
155 |
- |
185 |
Примечание. Пример обозначения манжеты типа 1, исполнения 1 для вала dвал =20 мм с наружным диаметром D=40 мм, из резины группы 1: Манжета 1.1-20х40-1 ГОСТ 8752-79.
