Приложение 4
Шайбы
Стопорные многолапчатые шайбы
(Гост 11872)

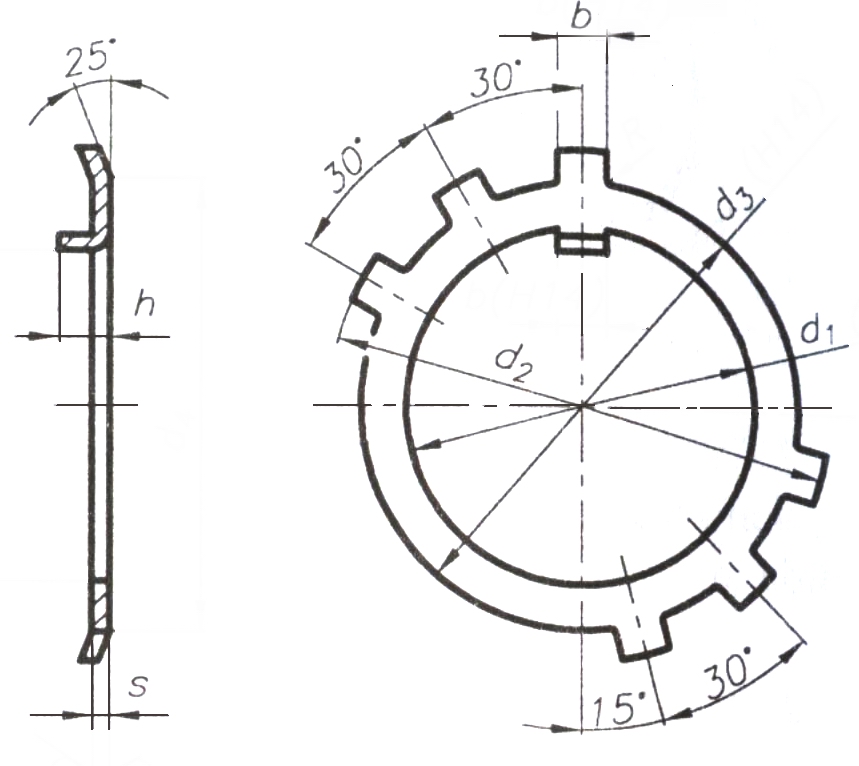

Рис. 1. Конструкция и размеры шайб
Таблица 1
Размеры шайб, мм
Резьба  |
			d1  |
			d2  |
			d3  |
			b  |
			h  |
			s  |

1  |
			2  |
			3  |
			4  |
			5  |
			6  |
			7  |

М20х1,5  |
			20.5  |
			37  |
			27  |
			4,8  |
			4  |
			1,0  |

М22х1,5  |
			22.5  |
			40  |
			30  |
			4,8  |
			4  |
			1,0  |

М24х1,5  |
			24.5  |
			44  |
			33  |
			4,8  |
			4  |
			1,0  |

М27х1,5  |
			27.5  |
			47  |
			36  |
			4,8  |
			5  |
			1,0  |

М30х1,5  |
			30.5  |
			50  |
			39  |
			4,8  |
			5  |
			1,0  |

М33х1,5  |
			33.5  |
			54  |
			42  |
			5,8  |
			5  |
			1,6  |

М36х1,5  |
			36.5  |
			58  |
			45  |
			5,8  |
			5  |
			1,6  |

М39х1,5  |
			39.5  |
			62  |
			48  |
			5,8  |
			5  |
			1,6  |

М42х1,5  |
			42.5  |
			67  |
			52  |
			5,8  |
			5  |
			1,6  |

М45х1,5  |
			45.5  |
			72  |
			56  |
			5,8  |
			5  |
			1,6  |

М48х1,5  |
			48.5  |
			77  |
			60  |
			7,8  |
			5  |
			1,6  |

М52х1,5  |
			52.5  |
			82  |
			65  |
			7,8  |
			6  |
			1,6  |

М56х2,0  |
			57.5  |
			87  |
			70  |
			7,8  |
			6  |
			1,6  |

М60х2,0  |
			61.0  |
			92  |
			75  |
			7,8  |
			6  |
			1,6  |

М64х2,0  |
			65,0  |
			97  |
			80  |
			7,8  |
			10  |
			1,6  |

Окончание табл. 1
1  |
			2  |
			3  |
			4  |
			5  |
			6  |
			7  |

М68х2,0  |
			69,0  |
			102  |
			85  |
			9,5  |
			10  |
			1,6  |

М72х2,0  |
			73,0  |
			107  |
			90  |
			9,5  |
			13  |
			1,6  |

М76х2,0  |
			77,0  |
			112  |
			95  |
			9,5  |
			13  |
			1,6  |

М80х2,0  |
			81,0  |
			117  |
			100  |
			9,5  |
			13  |
			1,6  |

Примечание. Пример условного обозначения шайбы для круглой шлицевой гайки с диаметром резьбы 20 мм, из материала группы 21 без покрытия: Шайба 20.21 ГОСТ 11872–80.
Шайбы торцевые с креплением одним болтом (винтом) (гост 14734-69)
Рис. 2. Закрепление подшипника на валу с использованием торцевой шайбы: а) исполнение I; б) исполнение II.
1 – шайба концевая; 2 – болт (винт); 3 – штифт; 4 – шайба пружинная
Рис. 3. Шайба торцевая: а) исполнение I; б) исполнение II.
Таблица 2
Размеры концевых шайб с креплением одним болтом (винтом)
Обозначение шайб  |
			Исполне-ние  |
			Основные размеры, мм  |
			Болт  |
			Штифт цилиндр.  |
		|||||||
dвал  |
			D  |
			g  |
			a ±0,2  |
			d1  |
			d2  |
			l  |
			l1  |
		||||
1  |
			2  |
			3  |
			4  |
			5  |
			6  |
			7  |
			8  |
			9  |
			10  |
			11  |
			12  |

7019-0621  |
			1  |
			20÷24  |
			28  |
			4  |
			7,5  |
			5,5  |
			3,5  |
			16  |
			10  |
			М5х12  |
			3m6х10  |

7019-0622  |
			24÷28  |
			32  |
			5  |
			9,0  |
			6,6  |
			4,5  |
			18  |
			12  |
			М6х16  |
			4m6х12  |
		|
7019-0623  |
			2  |
		||||||||||
7019-0624  |
			1  |
			28÷32  |
			36  |
			10  |
		|||||||
7019-0625  |
			2  |
		||||||||||
7019-0626  |
			1  |
			32÷36  |
			40  |
		||||||||
7019-0627  |
			2  |
		||||||||||
7019-0628  |
			1  |
			36÷40  |
			45  |
			12  |
		|||||||
7019-0629  |
			2  |
		||||||||||
7019-0630  |
			1  |
			40÷45  |
			50  |
			16  |
		|||||||
7019-0631  |
			2  |
		||||||||||
7019-0632  |
			1  |
			45÷50  |
			56  |
			5  |
			16  |
			6,6  |
			4,5  |
			18  |
			12  |
			М6х16  |
			4m6х12  |

7019-0633  |
			2  |
		||||||||||
7019-0634  |
			1  |
			50÷55  |
			63  |
			6  |
			20  |
			9,0  |
			5,5  |
			22  |
			16  |
			М8х20  |
			5m6х16  |

7019-0635  |
			2  |
		||||||||||
7019-0636  |
			1  |
			55÷60  |
			67  |
		||||||||
7019-0637  |
			2  |
		||||||||||
7019-0638  |
			1  |
			60÷65  |
			71  |
			25  |
		|||||||
7019-0639  |
			2  |
		||||||||||
7019-0640  |
			1  |
			65÷70  |
			75  |
			6  |
			25  |
			9,0  |
			5,5  |
			22  |
			16  |
			М8х20  |
			5m6х16  |

7019-0641  |
			2  |
		||||||||||
7019-0642  |
			1  |
			70÷75  |
			85  |
			28  |
		|||||||
7019-0643  |
			2  |
		||||||||||
7019-0644  |
			1  |
			75÷80  |
			90  |
		||||||||
Примечание. Пример условного обозначения шайбы исполнения I, D=40 мм: Шайба 7019-0627 ГОСТ 14734-69.
