Приложение 3 Гайки круглые шлицевые класса точности а (гост 11871)

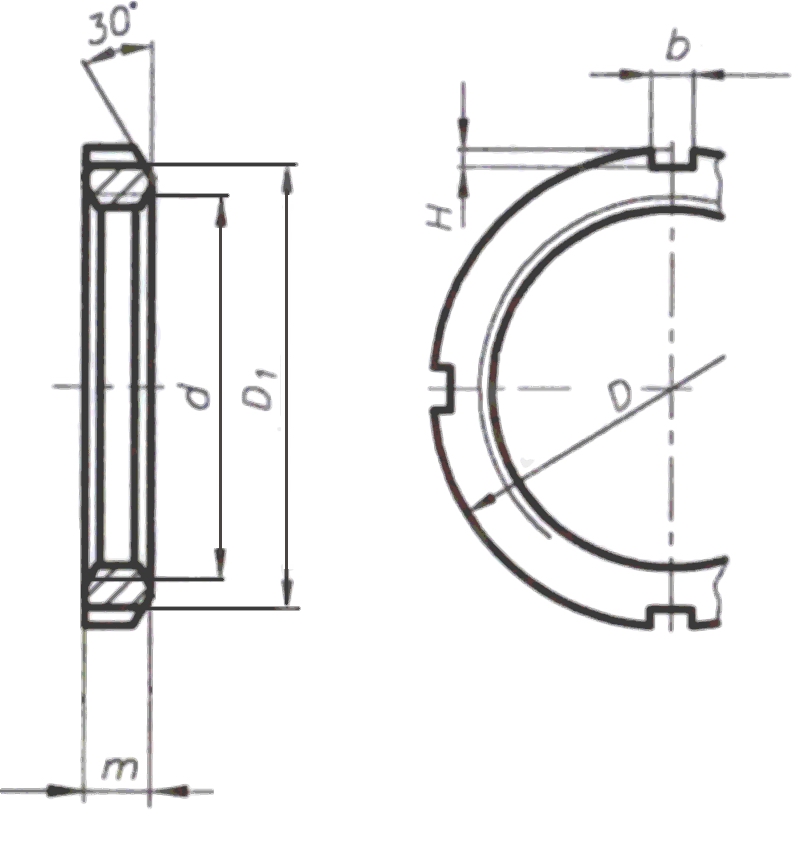

Рис. 1. Конструкция и размеры гаек
Таблица 1
Размеры гаек, мм
Резьба |
D |
D1 |
m |
b |
Н |
1 |
2 |
3 |
4 |
5 |
6 |
М20х1,5* |
34 |
27 |
8 |
5 |
2,5 |
М22х1,5 |
38 |
30 |
10 |
5 |
2,5 |
М24х1,5* |
42 |
33 |
10 |
5 |
2,5 |
М27х1,5 |
45 |
36 |
10 |
5 |
2,5 |
М30х1,5 |
48 |
39 |
10 |
5 |
2,5 |
М33х1,5 |
52 |
42 |
10 |
6 |
3,0 |
М36х1,5* |
55 |
45 |
10 |
6 |
3,0 |
М39х1,5 |
60 |
48 |
10 |
6 |
3,0 |
М42х1,5* |
65 |
52 |
10 |
6 |
3,0 |
М45х1,5 |
70 |
56 |
10 |
6 |
3,6 |
М48х1,5* |
75 |
60 |
12 |
8 |
4,0 |
М52х1,5 |
80 |
65 |
12 |
8 |
4,0 |
М56х2,0* |
85 |
70 |
12 |
8 |
4,0 |
М60х2,0 |
90 |
75 |
12 |
8 |
4,0 |
М64х2,0* |
95 |
80 |
12 |
10 |
4,0 |
М68х2,0 |
100 |
85 |
15 |
10 |
4,0 |
Окончание табл. 1 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
М72х2,0 |
105 |
85 |
15 |
10 |
4,0 |
М76х2,0 |
110 |
90 |
15 |
10 |
4,0 |
М80х2,0* |
115 |
98 |
15 |
10 |
4,0 |
Примечания: 1. Предпочтительные размеры обозначены звездочкой. 2. Пример условного обозначения с диаметром резьбы d=20 мм, с шагом резьбы 1,5 мм, с полем допуска 6Н: Гайка М20х1,5-6Н ГОСТ 11871–88.
