14.2. Нормирование отклонений формы взаимного расположения поверхностей и обозначение их параметров на чертежах

При изготовлении деталей неизбежно возникают погрешности не только линейных размеров, но и геометрической формы, а также в относительном расположении осей, поверхностей и конструктивных элементов деталей. Эти погрешности могут оказывать вредное влияние на работоспособности деталей машин. Например, цилиндрически цапфа вала в процессе ее обработки может получить овальную форму в поперечном сечении и (или) седлообразную – в продольном. После монтажа подшипника качения на эту поверхность его внутреннее кольцо может деформироваться, что приведет к нарушению нормальных условий работы подшипника. Чтобы ограничить подобные отклонения, на чертежах задают допуски формы и взаимного расположения поверхностей.

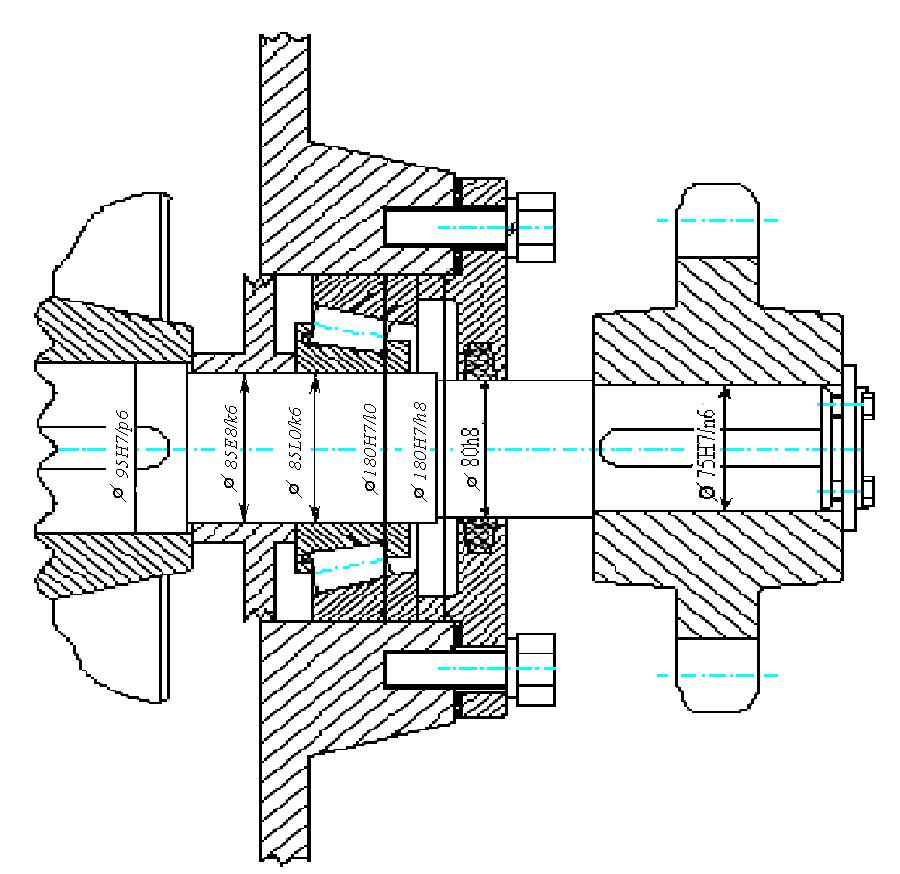

Рис. 14.4. Пример обозначения посадок на чертежах

За величину отклонений формы или расположения принимают наибольшее расстояние от точек реальной поверхности (профиля, оси) до прилегающей (номинальной).

Данные о допусках формы или расположения поверхностей указывают в прямоугольной рамке, разделенной на две или три части.

При указании допусков (отклонений) формы рамку разделяют на две части, в который помещают: в первой – знак допуска, во второй – числовое значение допуска (отклонения) в мм. Рамку соединяют с контурной линией элемента (или ее продолжением), к которому относится допуск, прямой или ломаной линией, заканчивающейся стрелкой (табл. 14.2, п.1).

При указании допуска расположения рамку разделяют на две или три части. В том случае, когда рамку возможно соединить с кон-

Таблица 14.2.

Примеры обозначения условных знаков допусков формы и расположения поверхностей на чертежах (ГОСТ 2.308)

Вид допуска	Пример обозначения условных знаков	Вид допуска	Пример обозначения условных знаков
1	2	3	4

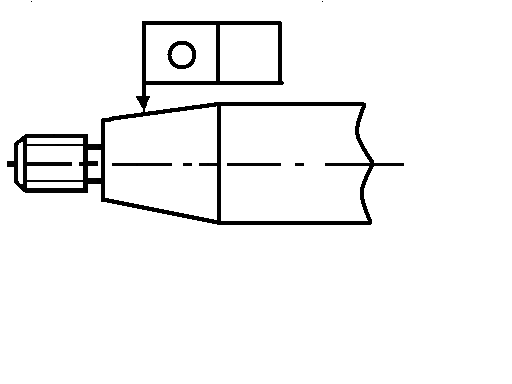

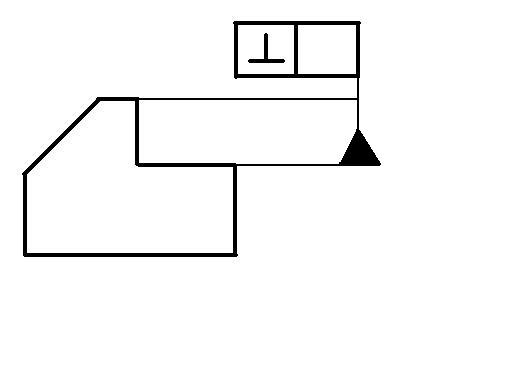

1. Допуск круглости		6. Допуск перпендикулярности

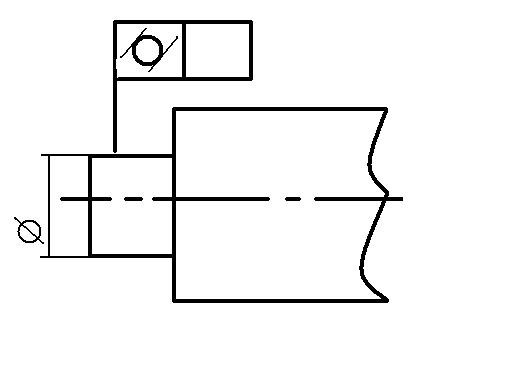

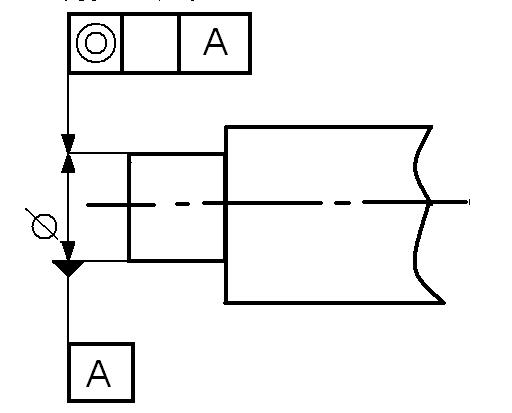

2. Допуск о цилиндричности		7. Допуск соосности

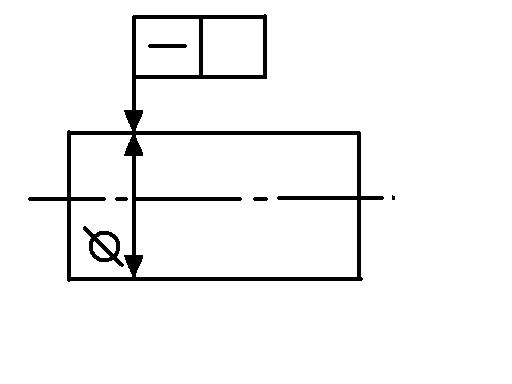

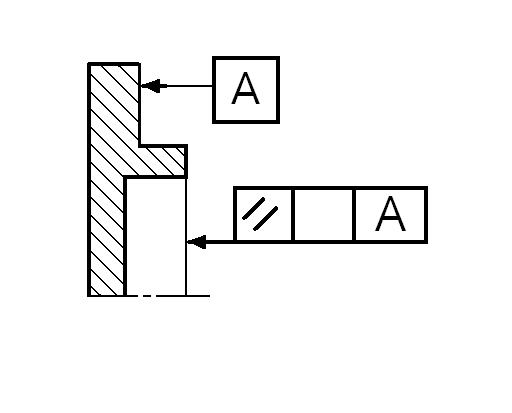

3. Допуск прямолинейности		8. Допуск параллельности

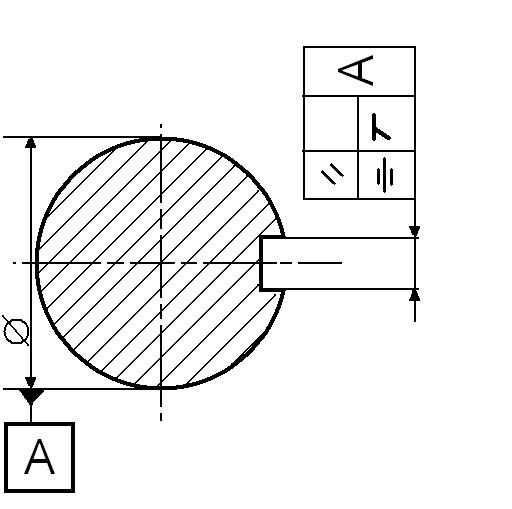

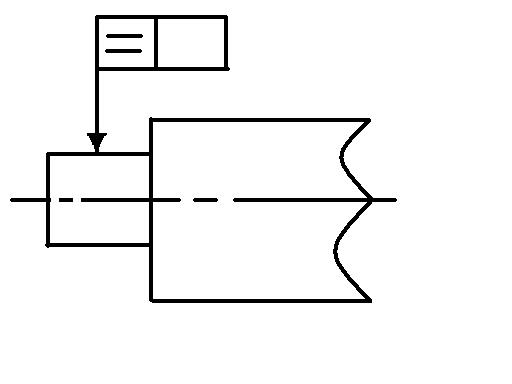

4. Допуск профиля продольного сечения цилиндрической поверхности		9. Допуск параллельности (/ /) и симметричности ( )

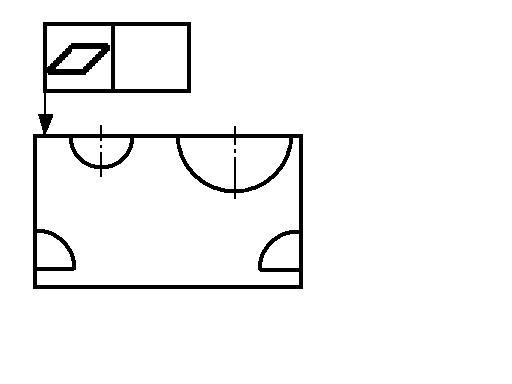

5. Допуск плоскостности		10. Допуск радиального и торцевого биения

ПРИМЕЧАНИЕ: на чертежах деталей вращения (валы, червяки, колеса и т.д.) следует располагать условные обозначения баз под изображением деталей, условные обозначения допусков формы и расположения над изображением детали на минимальном числе уровней

турными линиями элемента, к которому относится отклонение и базового элемента рамка делится на две части. Линия, соединяющая рамку с базовым элементом, заканчивается знаком (зачерченный треугольник), расположенным основанием на контурной линии базового элемента (табл. 14.2, п. 6). Если невозможно базовый элемент соединить с рамкой допуска, то базу обозначают прописной буквой, заключенной в квадратную рамку, и эту же букву вписывают в третью часть рамки допуска (табл. 14.2, п.п. 7, 8, 9).

Числовые значения допусков формы и взаимного расположения в основном определяется в зависимости от принятой степени точности изготовления, геометрического размера, величины его допуска, вида сопрягаемых деталей.

Если базой является поверхность, то зачерченный треугольник, расположенный на ней не должен совпадать с продолжением размерной линии (табл. 14.2, п. 10). Если базой является ось или плоскость симметрии, то зачерченный треугольник должен совпадать с продолжением размерной линии (табл. 14.2, п.п. 7, 9). Если нет необходимости выделять один из элементов в качестве базового, то зачерченный треугольник заменяют стрелкой (табл. 14.2, п.8).

Если допуск относится к поверхности, а не к ее оси или плоскости симметрии, то соединительная линия не должна совпадать с продолжением размерной линии этой поверхности (табл. 14.2. п. п. 2, 10).

Если допуск относится к оси или плоскости симметрии, то стрелка соединительной линии должна совпадать с продолжением размерной линии (табл. 14.2. п. п. 3.7).

Если необходимо задать для элемента два разные виды допусков, то рамку можно объединить (табл. 14.2. п.9).

Повторяющиеся виды допусков, обозначаемые одним и тем же символом, имеющие одно и то же числовое значение и относящиеся к одним и тем же базам, но к разным элементам, можно указывать один раз в рамке, от которой отходит одна соединительная линия, разветвляемая затем ко всем нормируемым элементам (табл. 14.2. п.10).
