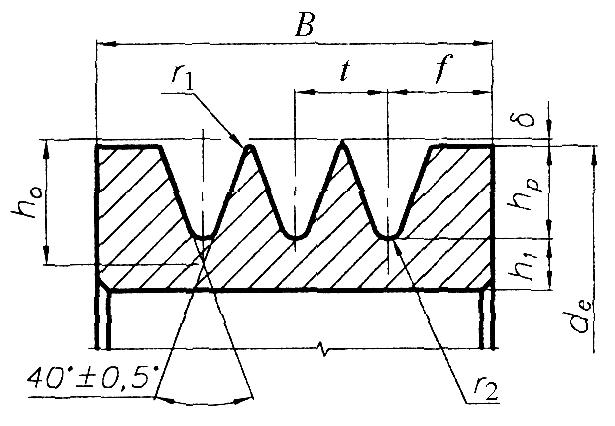

Основные параметры шкивов поликлиновых передач
Сечение ремня |
Размеры профиля канавок шкива, мм |
||||||
t |
h0 |
h1 |
δ |
f |
r1 |
r2 |
|
К |
2,4±0,03 |
3,30 |
5,5 |
1,0 |
3,5 |
0,3 |
0,2 |
Л |
4,8±0,04 |
6,60 |
6,0 |
2,4 |
5,5 |
0,5 |
0,4 |
М |
9,5±0,05 |
13,05 |
7,5 |
3,5 |
10,0 |
0,8 |
0,6 |

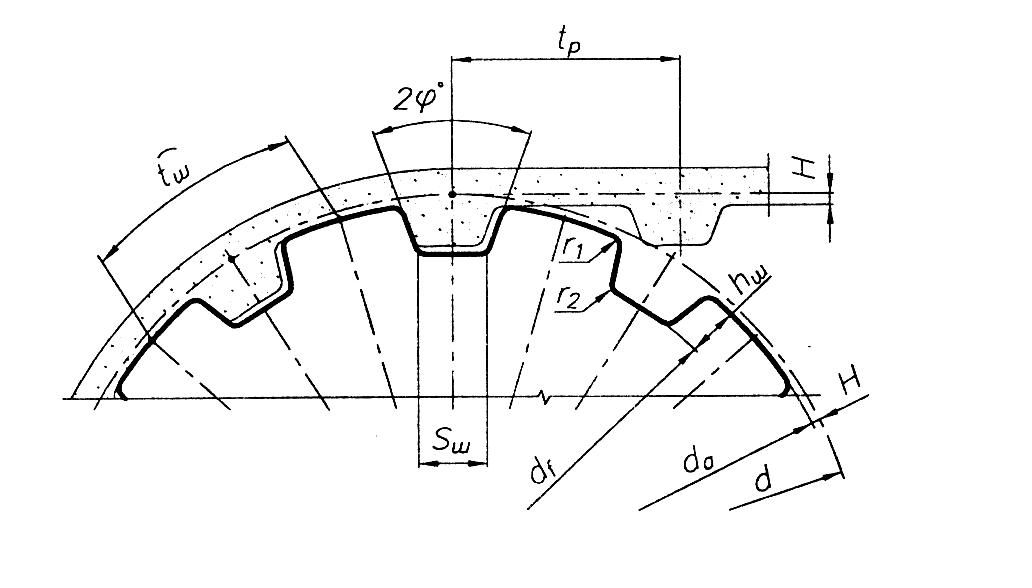

Для шкивов зубчато-ременных передач размеры профиля межзубной впадины представлены в табл. 8.13.
Делительный диаметр зубьев d, мм, по оси кордшнура равен
.
где m – модуль ремня, мм; Z – число зубьев на шкиве.
Диаметр вершин зубьев шкива d0, мм, равен
,
где H – расстояние от нейтральной линии ремня до вершины зуба (табл. 8.13); k – поправка на диаметр вершин зубьев для более равномерного нагружения зубьев (табл. 8.14).
Таблица 8.13
Основные параметры шкивов зубчато-ременных передач
m, мм |
tр, мм |
Размеры профиля межзубной впадины шкивов зубчато-ременных передач, мм |
|||||
Sш |
hш |
H |
r1 |
r2 |
2φ0 |
||
1,0 |
3,14 |
1.0±0.10 |
1,3±0,10 |
0,6 |
0,3±0,10 |
0,3±0,10 |
500±20 |
1,5 |
4,71 |
1.5±0.15 |
1,8±0,15 |
0,6 |
0,4±0,10 |
0,4±0,10 |
500±20 |
2,0 |
6,28 |
1.8±0.15 |
2,2±0,15 |
0,6 |
0,5±0,10 |
0,5±0,10 |
500±20 |
3,0 |
9,42 |
3.2±0.20 |
3,0±0,20 |
0,6 |
0,7±0,10 |
1,0±0,10 |
400±20 |
4,0 |
12,56 |
4.0±0.20 |
4,0±0,20 |
0,8 |
1,0±0,15 |
1,3±0,15 |
400±20 |
5,0 |
15,71 |
4.8±0.20 |
5,0±0,20 |
0,8 |
1,5±0,15 |
2,0±0,15 |
400±20 |
7,0 |
21,98 |
7.5±0.30 |
8,5±0,30 |
0,8 |
2,5±0,20 |
3,0±0,20 |
400±20 |
10,0 |
31,42 |
11.5±0.30 |
12,5±0,03 |
0,8 |
3,0±0,30 |
3,5±0,30 |
400±20 |
Таблица 8.14
Значение вспомогательного коэффициента k
d, мм |
до 50 |
до 78 |
до 118 |
до 198 |
До 318 |
до 500 |
k, мм |
0,08 |
0,10 |
0,12 |
0,13 |
0,15 |
0,18 |
Диаметр впадин зубьев шкива df, мм равен
где hш – высота зуба шкива, мм (табл. 8.13).
Шаг по диаметру вершин зубьев tш, мм, равен
.
Ширину обода шкива Bш, мм, определим по формуле
где Вр – ширина ремня, мм.
Толщину обода шкива δш, мм, определим по формуле
.
Если δш<6 мм, то δш=6 мм.
Для предотвращения осевого сползания ремня шкивы изготавливают с ребордами. При межосевом расстоянии a>8d1 и U<3 оба шкива выполняют с ребордами высотой a=m (для m≤7 мм) и a=8 мм (для m>7 мм) (рис.8.12). При меньших значениях a реборды выполняют на одном из шкивов, чаще меньшего диаметра.

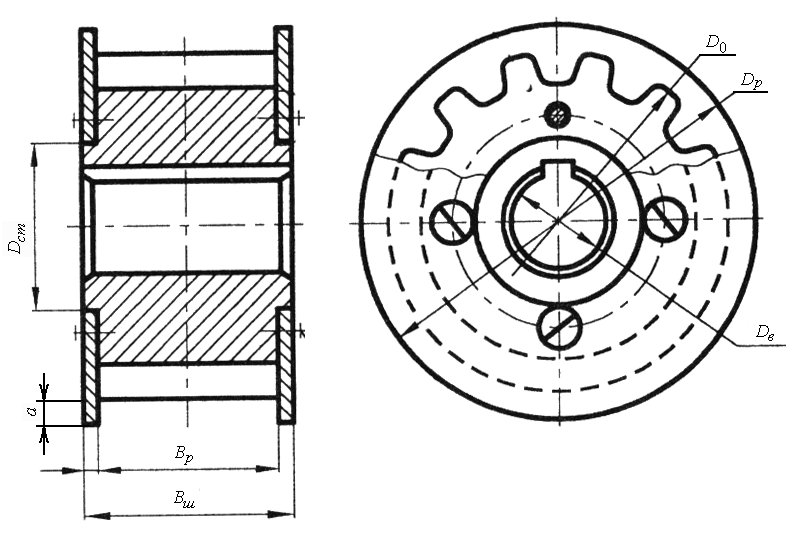

Рис. 8.12. Конструкция шкива зубчато-ременной передачи с ребордами
