Геометрические параметры червячного колеса
Параметр |
Расчетная формула |
Диаметр делительной окружности d, мм |
|
Диаметр окружности выступов da, мм |
|
Диаметр окружности впадин df, мм |
|
Ширина венца колеса b2, мм, при числе заходов |
|
Z1=1 и Z1=2 |
|
Z1=4 |
|
Наружный диаметр червячного колеса dam2, мм, при числе заходов |
|
Z1=1 |
|
Z1=2 |
|
Z1=4 |
|
Толщина обода (венца) и диска а, мм |
|
Толщина диска c, связывающего ступицу и обод, мм |
|
Диаметр отверстий в диске Dотв, мм |
|
Диаметр вала под ступицей dв колеса, мм |
см. п.9.1 |
Диаметр ступицы dст, мм |
dст=(1,6-1,8)dв |
Длина ступицы lст, мм |
lст≤(1,6-1,8)dв |
Крепежный винт или болт: |
|
диаметр винта (болта) dвинта, мм |
|
длина винта (болта) lвинта, мм |
|
На
торцах зубьев выполняют фаски размером
с округлением до стандартного значения
по табл. 8.2. Угол фаски αф=450.
8.4. Определение параметров звездочек цепных передач
Звездочки для втулочных и роликовых цепей имеют небольшую ширину. Поэтому их изготавливают цельными (рис. 8.7, в) или составными (рис. 8.7, а, б) из двух частей – диска с зубьями и ступицы, которые в зависимости от материалов и назначения звездочки свариваются (рис. 8.7, а) или соединяются заклепками (болтами) (рис. 8.7, б). Звездочки для зубчатых цепей (рис. 8.8) широкие, их выполняют целыми.

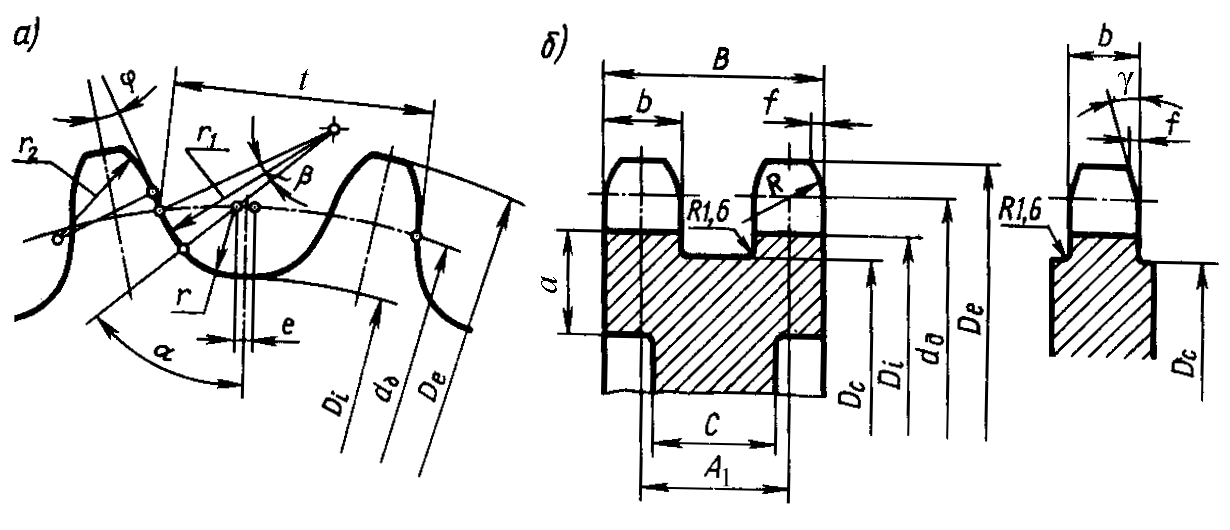

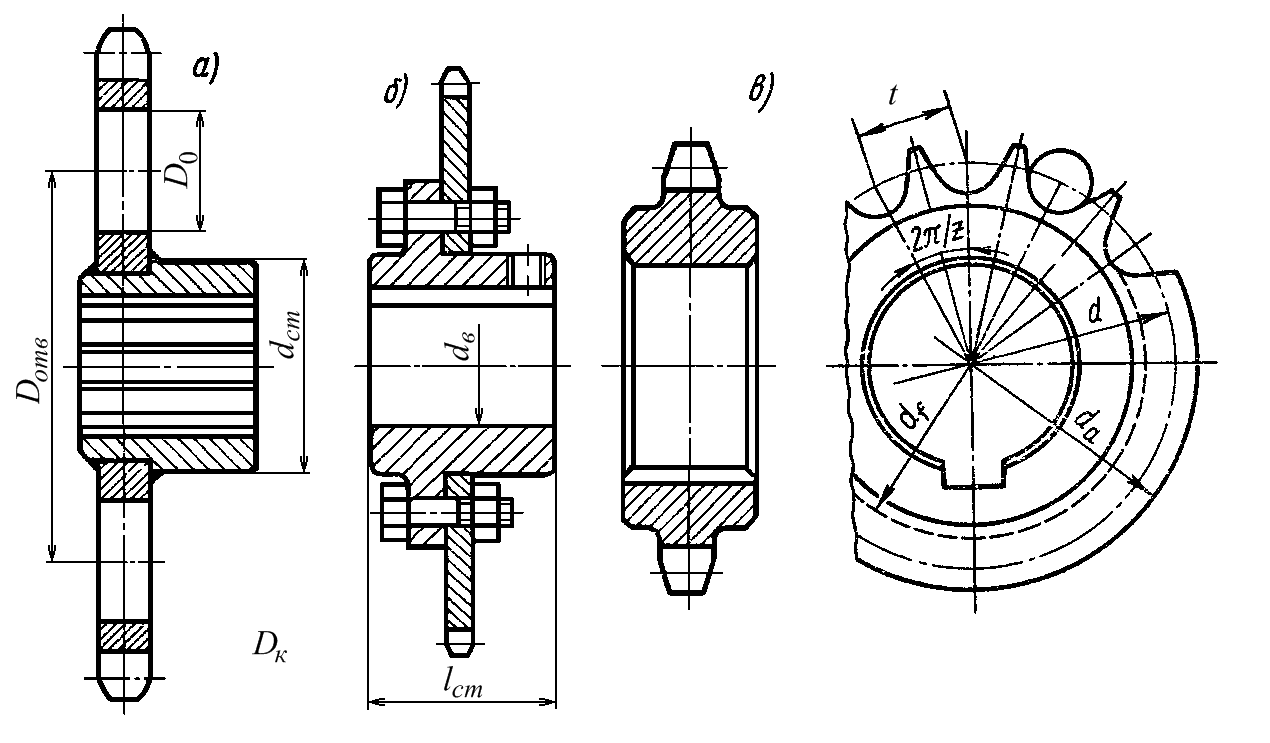

Рис. 8.7. Конструкция звездочек роликовых и втулочных цепей

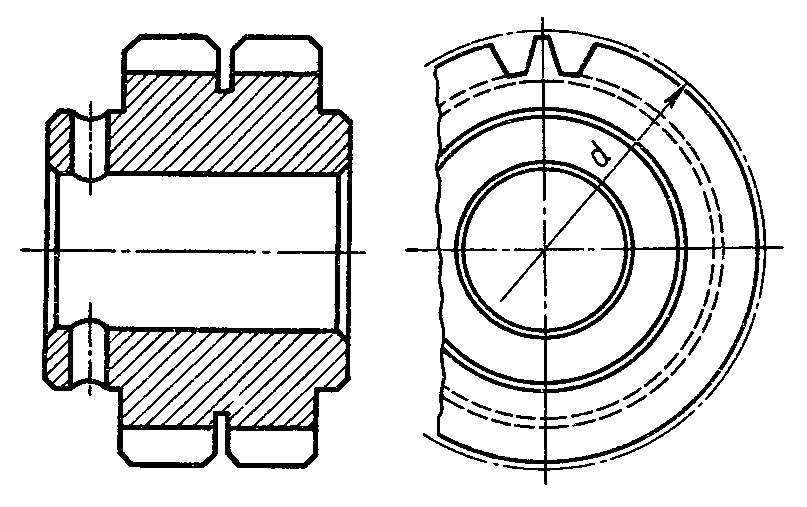

Рис. 8.8. Конструкция звездочек зубчатых цепей
Монолитные звездочки и диски составных в основном изготавливают из среднеуглеродистой или легированной стали 40, 45, 40Х, 50Г2, 35ХГСА, 40ХН с закалкой до твердости 40–50HRC или цементируемой стали 15, 20, 15Х, 20Х, 12ХН2 с термообработкой до твердости 50–60HRC.
Звездочки тихоходных передач при скорости цепи V≤3 м/с и отсутствии динамических нагрузок изготавливают также из серого или модифицированного чугуна СЧ15, СЧ18, СЧ20, СЧ30 с твердостью поверхности до 260–300HB.
Конструирование звездочек для роликовых и втулочных цепей
Соотношения основных параметров звездочек роликовых и втулочных цепей представлены в табл. 8.6.
Таблица 8.6
Основные параметры звездочек роликовых и втулочных цепей
Параметр |
Расчетная формула |
Шаг цепи t, мм |
Приложение 2, табл. 1, 2 |
Диаметр ролика d1, мм |
Приложение 2, табл. 1, 2 |
Ширина пластины цепи h, мм |
Приложение 2, табл. 1, 2 |
Расстояние между внутренними пластинами b1, мм |
Приложение 2, табл. 1, 2 |
Расстояние между рядами цепи A1, мм (определяется для многорядных цепей) |
Приложение 2, табл. 2 |
Количество зубьев звездочки Z* |
См. п. 6 |
Радиус впадин r, мм |
|
Радиус закругления зуба r1, мм |
|
Окончание табл. 8.6
Параметр |
Расчетная формула |
Расстояние от вершин зубьев до линии центров дуг закругления h1, мм |
|
Ширина зуба звездочек b, мм |
|
Размер фаски f, мм |
|
Делительный диаметр dd звездочки, мм* |
|
Диаметр окружности выступов De1 звездочки, мм* |
|
Диаметр окружности впадин Di звездочки, мм* |
|
Наибольший диаметр обода DC звездочки, мм* |
|
Количество рядов цепи Zр |
См. п. 6.1 |
Ширина венца звездочки B, мм |
|
Диаметр вала dв под звездочкой, мм* |
См. п. 9 |
Диаметр ступицы dст, мм* |
dст=(1,6–1,8)dв |
Длина ступицы lст, мм* |
lст=(1,6–1,8)dв |
Толщина диска с, мм** |
с=(1,2–1,3)t |
Толщина обода a, мм |
|
Внутренний диаметр обода Dк, мм** |
|
Диаметр отверстий в диске D0, мм** |
|
Диаметр окружности центров отверстий Dотв, мм** |
|
Примечание. 1. * – вычисляются для ведущей и ведомой звездочки. 2. ** – Рассчитывают если обод соединяют со ступицей диском.
