Основные параметры цилиндрических зубчатых колес
Параметры |
Расчетная формула |
Количество зубьев Z |
|
Угол делительного конуса шестерни δ1, град. |
|
Угол делительного конуса колеса δ2, град. |
|
Внешний окружной модуль mte, мм |
|
Внешнее конусное расстояние Re, мм |
|
Продолжение табл. 8.3
Параметры |
Расчетная формула |
Среднее конусное расстояние Rm, мм |
|
Средний модуль зацепления mm, мм |
|
Средний делительный диаметр dm, мм |
|
Радиальный зазор в зацеплении C, мм |
|
Внешняя высота головки зуба hae, мм |
|
Внешняя высота ножки зуба hfe, мм |
|
Внешняя высота зуба he, мм |
|
Внешний диаметр делительной окружности de, мм* |
|
Внешний диаметр окружности вершин зубьев dаe, мм* |
|
Внешний диаметр окружности впадин зубьев dfe, мм* |
|
Толщина обода a, мм |
|
Диаметр ступицы dст, мм** |
|
Длина ступицы lст, мм** |
|
Диаметр вала dв под ступицей колеса, мм** |
Расчет dв представлен в п. 9. |
Толщина диска c, связывающего ступицу и обод, мм** |
|
Внутренний диаметр обода Dк, мм** |
|
Диаметр отверстий в диске D0**, мм |
|
Диаметр окружности центров отверстий Dотв, мм |
|
Примечание.
1. *
– размеры определяются для шестерни и
колеса. 2. **
–
Если
,
то зубчатое колесо имеет обод, диск и
ступицу (рис. 8.5). Расчет ведется для
шестерни и колеса.
8.3. Определение параметров червяка и червячного колеса

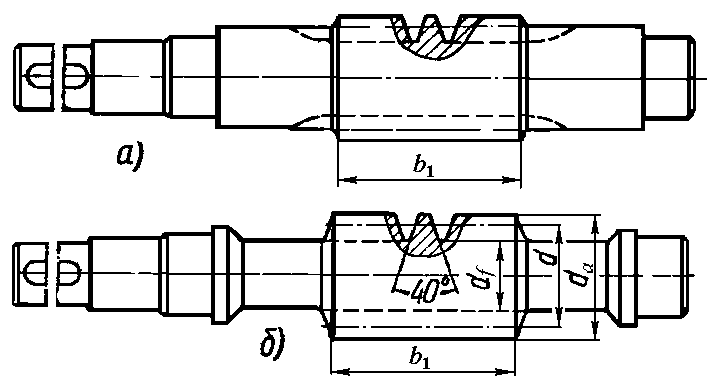

Червяк в большинстве случаев изготавливают заодно с валом, при этом резьба может быть получена фрезерованием (табл. 8.4, рис а) или нарезана на токарном станке (табл. 8.4, рис. б). Геометрические соотношения параметров червяка приведены в табл. 8.4.
Таблица 8.4
Геометрические параметры червяка
Параметр |
Расчетная формула |
Диаметр делительной окружности d, мм |
|
Диаметр окружности выступов da, мм |
|
Диаметр окружности впадин df, мм |
|
Длина нарезной части червяка b1, мм, при числе заходов |
|
Z1=1 и Z1=2 |
|
Z1=4 |
|
Примечание. Для шлифуемых и фрезеруемых червяков длину b1 следует увеличить на 25 мм при m<10 мм; на 35–40 мм при m=10–16 мм; на 50 мм при m>16 мм.
Червячное колесо по экономическим соображениям выполняется составным. Оно состоит из бронзового венца и чугунного либо стального центра (рис. 8.6).
Венец и центр получают путем отливки. Соединение венца и центра осуществляется либо при помощи глухой посадки с натягом (рис. 8.6, а и б), либо при помощи болтов, поставленных без зазора (рис. 8.6, в).

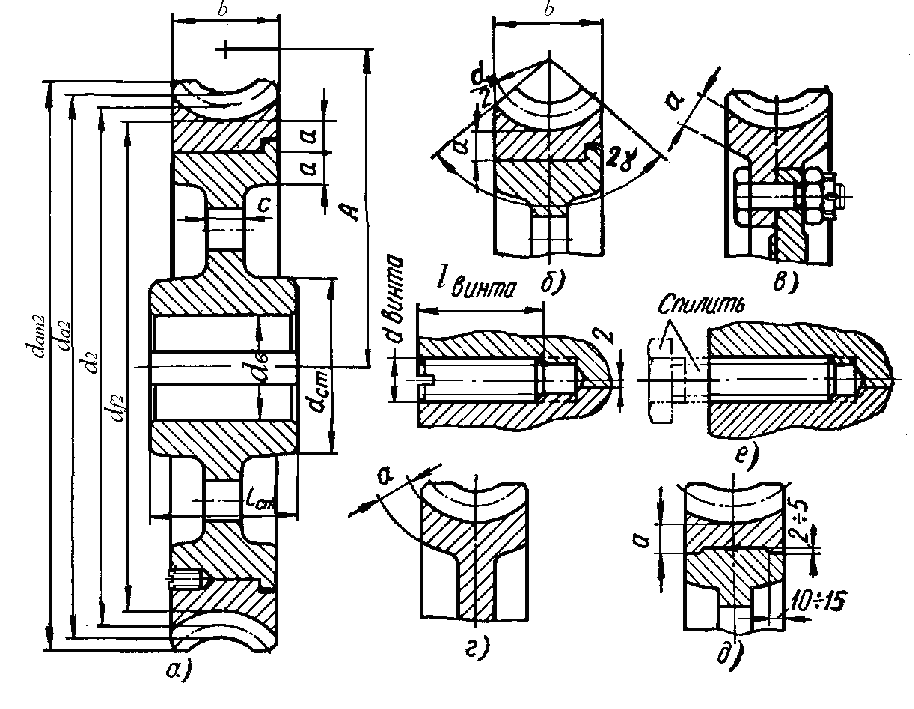

Рис. 8.6. Конструкция червячного колеса и способы крепления венца
Во время работы происходит уменьшение натяга, так как бронзовый венец больше нагревается, чем чугунный центр, а также вследствие большего значения коэффициента линейного расширения бронзы, чем чугуна (стали).
Для гарантии неподвижности в плоскости стыка обычно устанавливают четыре–шесть винтов, как показано на рис. 8.6, а или болты, при этом выступающую часть болта спиливают (рис. 8.6, е). Винты и болты проверяются на смятие.
В последнее время находит применение отливка бронзового венца на ранее изготовленный чугунный центр. При этом способе соединения венца с центром (рис. 8.6, д) не требуется дополнительного крепления винтами или болтами.
В некоторых случаях червячные колеса изготавливают сплошными (рис. 8.6, г).
Соотношения геометрических параметров червячного колеса представлены в табл. 8.5.
Таблица 8.5
