Основные параметры цилиндрических зубчатых колес
Параметры |
Расчетная формула |
Высота головки зуба ha, мм |
|
для прямозубых колес |
|
для косозубых и шевронных |
|
Высота зуба h, мм |
|
Высота ножки зуба hf, мм |
|
для прямозубых колес |
|
для косозубых и шевронных колес |
|
Диаметр окружности вершин dа зубьев, мм* |
|
Диаметр окружности впадин df зубьев, мм* |
|
Толщина обода a, мм |
|
Диаметр ступицы dст, мм** |
|
Длина ступицы lст, мм** |
|
Диаметр вала dв под ступицей колеса, мм** |
Методика расчета dв представлена в п. 9.1. |
Окончание табл. 8.1
Параметры |
Расчетная формула |
Толщина диска c, связывающего ступицу и обод, мм** |
|
Внутренний диаметр обода Dк, мм** |
|
Диаметр отверстий в диске D0**, мм |
|
Диаметр окружности центров отверстий Dотв, мм |
|
Ширина уклона s, мм |
|
Вписанная дуга окружности R, мм |
Принимается конструктивно |
Толщина выступа e, мм |
|
Максимальная ширина спицы h, мм |
|
Минимальная ширина спицы h1, мм |
|
Примечание.
1. *
– размеры определяются для шестерни и
колеса. 2. **
–
Если
,
то зубчатое колесо экономически
целесообразно выполнять с ободом,
диском и ступицей (рис. 8.2, 8.3).
На
торцах зубьев выполняют фаски размером
с округлением до стандартного значения
по табл. 8.2. Угол фаски αф:
на прямозубых колёсах αф=450;
на косозубых колесах при твердости
рабочих поверхностей НВ<350 αф=450,
а при НВ > 350 αф=150.
Таблица 8.2
Стандартные размеры фасок f, мм
Диаметр ступицы или обода, мм |
f, мм |
Диаметр ступицы или обода, мм |
f, мм |
св. 20 до 30 |
1,0 |
св. 80 до 120 |
2,5 |
св. 30 до 40 |
1,2 |
св. 120 до 150 |
3,0 |
св. 40 до 50 |
1,6 |
св. 150 до 250 |
4,0 |
св. 50 до 80 |
2,0 |
св. 250 до 500 |
5,0 |
8.2. Определение параметров конических зубчатых колес
Конические зубчатые колеса изготавливают из тех же материалов, что и цилиндрические. Колеса изготавливают кованными или литыми. Конструкция кованого колеса приведена на рис. 8.5. Для колес из чугунного литья наружная поверхность ступицы должна иметь литейные уклоны (1:20) аналогично цилиндрическим колесам.

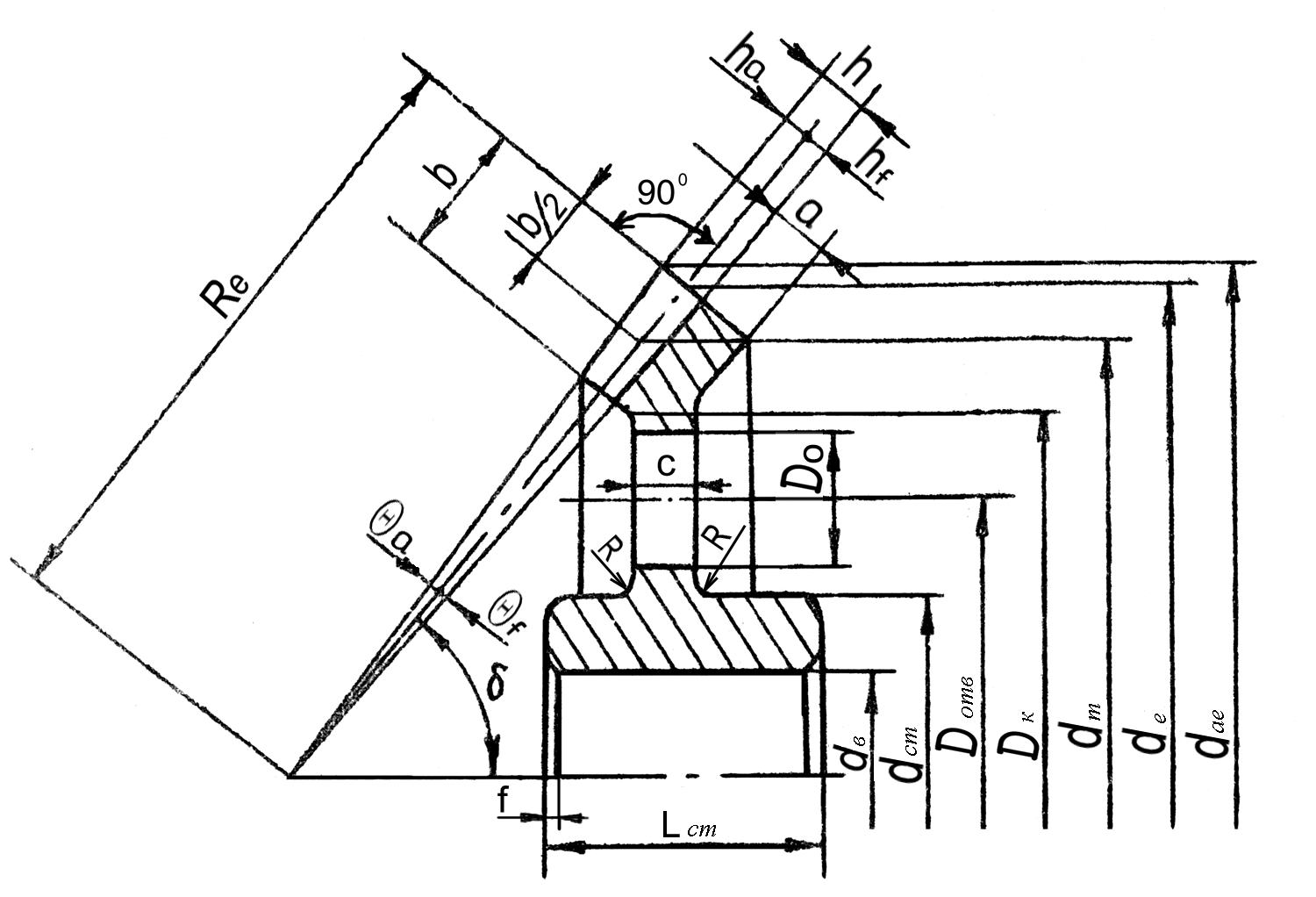

Рис. 8.5. Конструкция и основные геометрические параметры конического колеса
Конические зубчатые колеса малого диаметра (шестерни), как и цилиндрические, при небольшой разнице их диаметра и диаметра вала делают как одно целое с валом.
Основные соотношения геометрических параметров конических колес представлены в табл. 8.3.
Таблица 8.3
