3. Методика и порядок испытаний.
Перед поверкой градуировки милливольтметр подвергают внешнему осмотру. При наличии дефектов (разбитое стекло, загрязненная шкала, отсутствие клейма и др.) согласно инструкции прибор не может быть допущен к поверке. Проверяют отсутствие обрыва в цепи милливольтметра и плавность движения стрелки. Проверяется надежность соединения, полярность подключения прибора и подготавливается к работе потенциометр (корректором устанавливается механический нуль).
Поверку градуировки производят в следующем порядке:
1. Милливольтметр включают по схеме рис.3.1

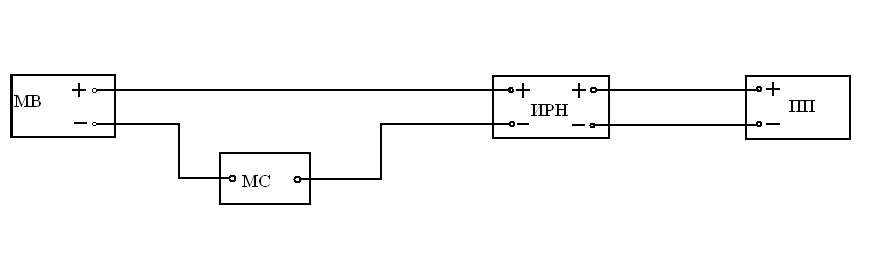

Рис.3.1. Схема поверки пирометрического милливольтметра.
МВ - пирометрический милливольтметр,
ИРН - источник регулируемого напряжения,
МС - магазин сопротивлений,
ПП - потенциометрический прибор.
2. Устанавливают стрелку поверяемого прибора корректором на нуль.
3. Согласовывают вход-выход потенциометра и милливольтметра.
4. Устанавливают стрелку “нуль-прибора” потенциометра корректором на нуль.
5. Переводят потенциометр в режим "контроль" и производят установку рабочего тока потенциометра.
6. Плавным вращением рукояток "напряжение" изменяют подаваемое на милливольтметр напряжение и устанавливают стрелку на первой оцифрованной отметке шкалы.
Уравновешивая ток через гальванометр, определяют значение поданного напряжения.
Пункты 6 и 7 повторяют для всех оцифрованных отметок градусной шкалы милливольтметра, делая, таким образом, поверку по прямому ходу. При этом производят запись показаний.
9. Повторяют пункты 6 ... 7 для поверки градусной шкалы милливольтметра по обратному ходу.
4. Протокол поверки.
Милливольтметра типа ____________________№_____________________ со шкалой ______________°С и ________________ мВ.
Прибор предназначен для работы с термопарой градуировки_________ при сопротивлении внешней цепи _____________ Ом. Сопротивление прибора (указано на шкале) равно ___________________ Ом. Класс точности ________. Поверка производилась при помощи потенциометра типа_____________ №_____________ при температуре окружающей среды _____°С.
-
Поверяемые отметки
Показания
милливольтметра
Абсолютная
погрешность
Относительная
погрешность
Приведенная
относительная погрешность
Вариация
по шкале
по градуи
ровке
прям. ход
обр. ход
прям
ход
обр. ход
прям ход
обр
ход
прям
ход
обр ход
абсолютная
Относ. привед
0С
mB
mB
mB
mB
mB
%
%
%
%
mB
%
0
…
1100
