1.2 Методика параметризации системы управления привода
Пример кодирования физических параметров двигателя приведен на рис. 7. Данные для параметрирования берутся с паспортных данных двигателя лабораторного стенда. Параметры системы управления вводятся с помощью клавиатуры панели управления. Функции клавиш панели управления показаны на рис. 1.8.
Для быстрого ввода привода Micromaster 440 в работу используют алгоритм, приведенный на рис. 1.9.
Данные двигателя для параметрирования
NT.ED510 3053 «Р54 Rot KL16;:
60 Нг 440VY
0.34А - 0.14 kW. Cos срО.81;
• 3310/mln
Р0308
Р0310
2301400V
t
2800/mln
P0305 PQ311 P0307

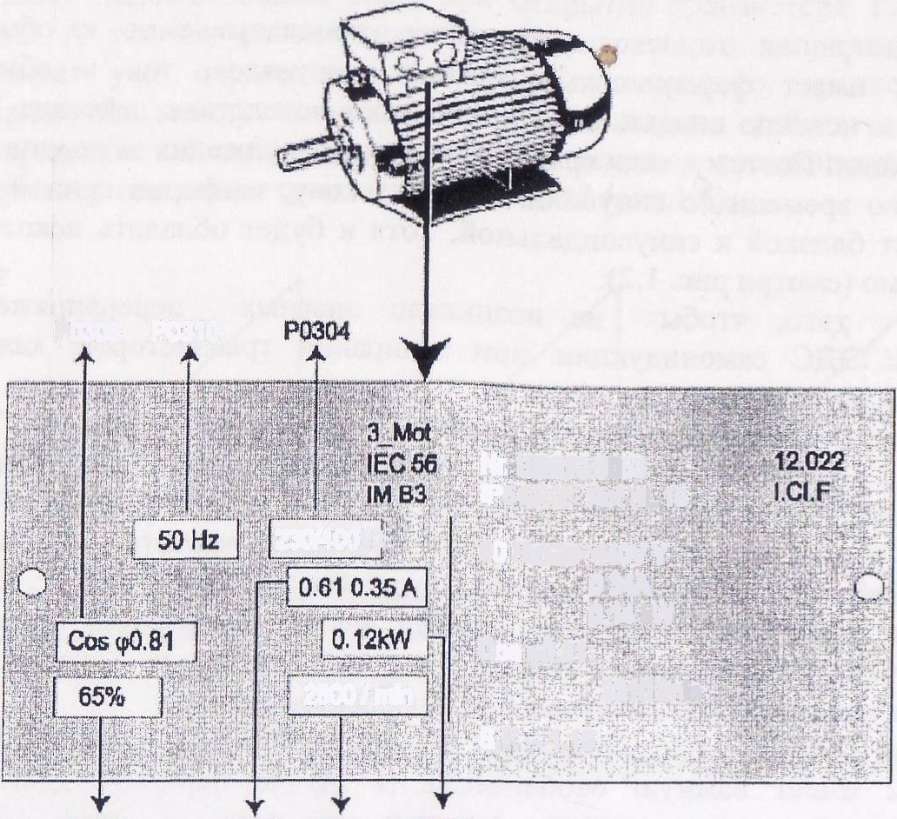

Рисунок 1.7 — Пример кодирования физических параметров асинхронного двигателя
1.3 Порядок выполнения работы
I Определить параметры привода.
Произвести параметризацию для быстрого ввода привода Micromaster 440 в работу.
P0309
Исследовать графики переходных процессов пуска привода для различных параметров времени разгона и торможения.
Клавиши базовой панели управления
Клавиша |
Функция |
Назначение |
шн 'ШНшШ |
Индикатор состояния |
LCD показывает установку или параметр, с которой преобразователь работает в данный момент. |
ш |
Пуск двигателя |
При нажатии клавиши преобразователь пускается. Эта клавиша является по умолчанию пассивной. Клавишу активизируют установкой Р0700 =1 |
|
Стол двигателя |
OFF1 - Нажатие клавиши приводит к остановке преобразователя по выбранной рампе скорости. По умолчанию клавиша пассивна, активизируется установкой Р0700 = 1. OFF 2 - Двойное нажатие (или длительное удержание) вызывает свободный выбег электродвигателя до остановки. |
п |
Реверс вращения |
Нажатие этой клавиши вызывает реверсирование (изменение направления вращения) электродвигателя. Обратное вращение отображается знаком минус (-) или мигающей десятичной точкой. По умолчанию клавиша пассивна, активизируется установкой Р0700 = 1. |
ш |
Толчковый рёжим |
Нажатие этой клавиши при остановленном преобразователе обеспечивает пуск электродвигателя с заданной JOG-частотой. После отпускания клавиши преобразователь останавливает двигатель. Нажатие клавиши при работающем преобразователе с электродвигателем. не приводит ни к каким действиям. |
|
Функции |
Эта клавиша может использоваться для отображения дополнительной информации. Клавиша должна нажиматься и удерживаться в течение 2 секунд. Она указывает при работе следующее:
4. Величину (выбранную в Р0005) Повторные нажатия возвращают показания дисплея к текущему значению. |
ш |
Доступ к параметрам |
Нажатие этой клавиши обеспечивает доступ к параметрам и настройкам привода |
LJ |
Увеличить значение |
Нажатие этой клавиши увеличивает отображаемое значение. Для изменения задания частоты с помощью ВОР необходимо установить Р1000 = 1 |
iQl |
Уменьшить значение |
Нажатие этой клавиши уменьшает отображаемое значение. Для изменения задания частоты с помощью ВОР нужно установить Р1000 = 1. |
Рисунок 1.8- Функции клавиш панели управления

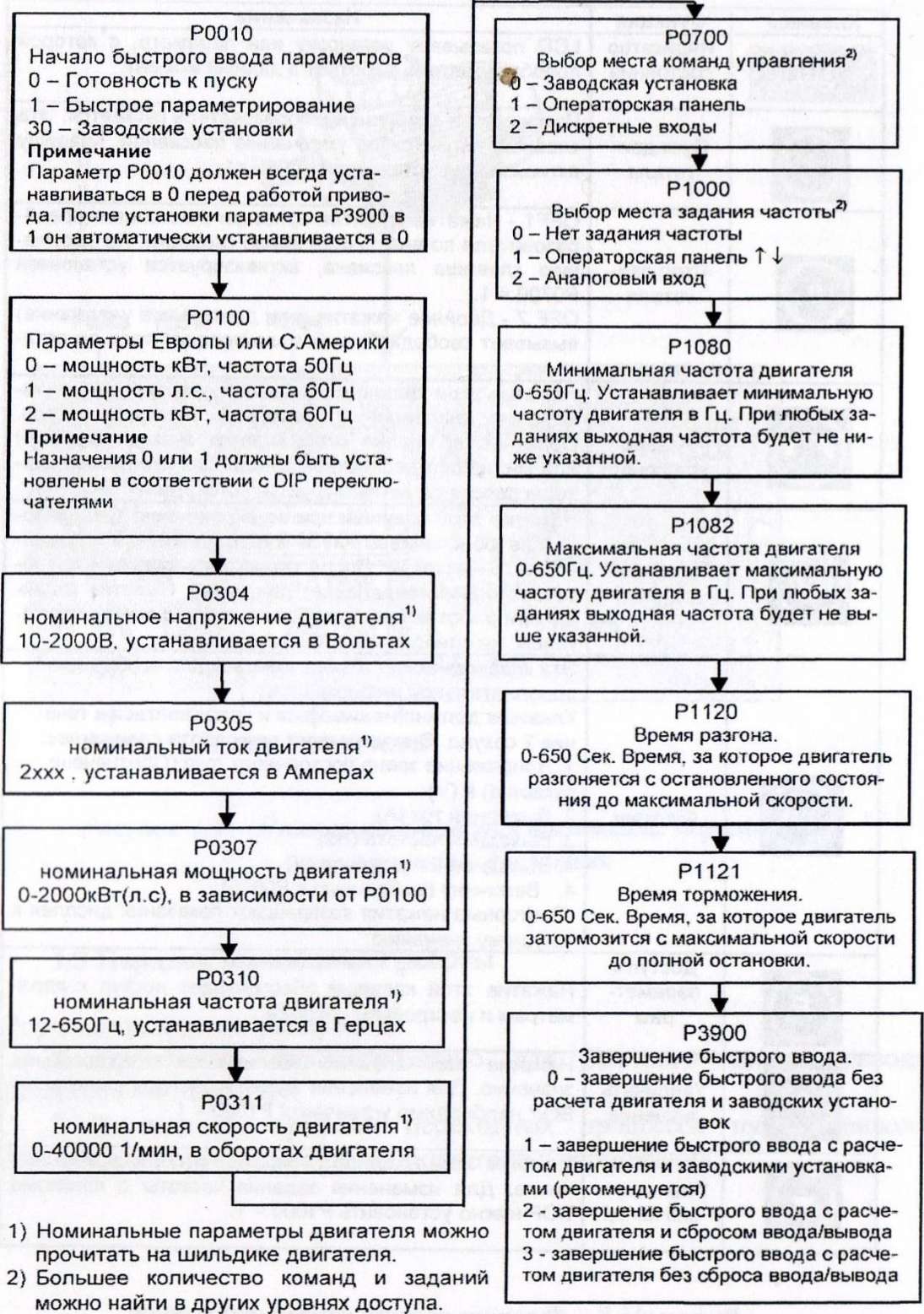

Диаграмма пути быстрого ввода в работу (параметры только 1 уровня)
Рисунок
1.9 —Диаграмма быстрого ввода привода
Micromaster 440 в работу
