1. Принцип работы реактивного двигателя Основные понятия и определения
1.1.Принцип создания реактивной силы
Возьмем замкнутый сосуд и создадим в нем избыточное давление Рк. Насосуд будет также действовать сила атмосферного давления Рн окружаю-шея среды, рис. 1.
Рис.1
Если силы давления Рк и Рн уравновешены жесткостью стенок сосуда, то оностанется в покое.
Выполним в сосуде отверстие, рис.2, при этом равновесие сил Рк и Рн
нарушится и сосуд придет в движение (трение между наружной поверхностью
в и окружающей средой не учитывается). В результате этого возникнет
реактивная сила R, величина которой пропорциональна скорости и массе рабо-
Рис.2
чего тела истекающего потока.
Потенциальная энергия избыточного давления будет преобразована в кинетическую энергию (Ек) истекающей струи. Реактивная сила R направлена в сторону, противоположную истечению реактивной струи.
На поверхность сосуда также действует сила, зависящая от величины давлений, воздействующих на его внутреннюю и наружную поверхности, т.е.
Р' = Рк - Рн.
Тяга двигателяявляется результирующей реактивной силыR и сил давлений Р', воздействующих на поверхность сосуда без учета сил внешнего аэродинамического сопротивления
Для создания реактивной силы необходимо наличие 3х элементов:
первичного источника энергии;
рабочего тела;
собственно двигателя, в котором происходят преобразования.
Реактивный двигатель - устройство, обеспечивающее перемещение летательного аппарата ЛА в пространстве, путем преобразования первичного источника энергии в кинетическую энергию реактивной струи.
Различают реактивные двигатели прямой инепрямой реакции.
Для двигателя непрямой реакции характерно наличие движителя -устройства, обеспечивающего реактивную силу, например, винт в турбовинтовом двигателе.
Для создания реактивной силы движитель и двигатель используют разные рабочие тела. В качестве рабочего тела могут использоваться:
жидкая или газообразная окружающая среда;
топливо;
окружающая среда и топливо.
1.2. Классификация ракетных двигателей (РД) На рис. 3 представлена классификация ракетных двигателей.
Если в качестве первичного источника энергии используется химическая реакция, то такой двигатель называется химическим.
Термическим РД называется двигатель, у которого энергия первичного источника преобразуется в тепло, а затем в кинетическую энергию истекающей струи. Химические РД являются термическими.

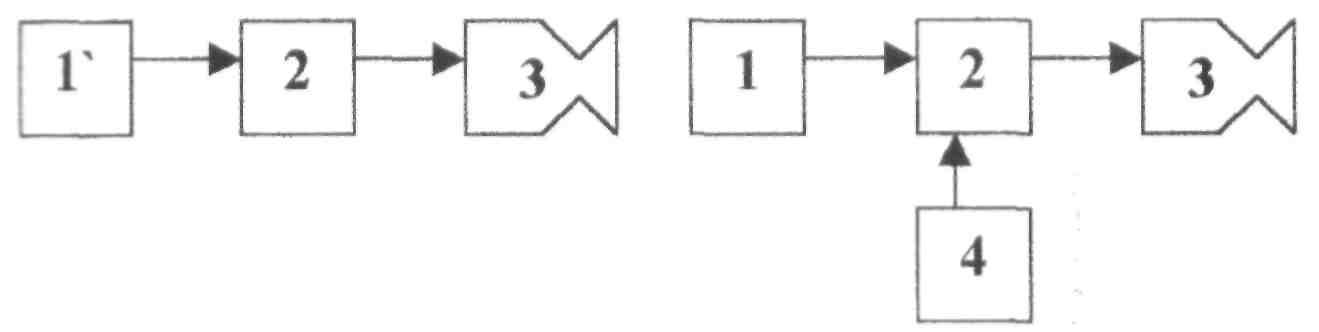

Структурные схемы ХРД и НХРД приведены на рис. 4
ХРД
(химический ракетный двигатель)
НХРД
(нехимический ракетный двигатель)
1-
2-3-4-
Рис.4
совмещённый источник первичной энергии и рабочего тела;
источник первичной энергии;
камера энергопреобразователь;
ускоритель;
источник рабочего тела.
1.3. Тяга ракетного двигателя
Вывод формулы тяги ракетного двигателя базируется на Ш-м законе Ньютона, при условии, что поток рабочего тела по тракту рассматривается стадион арным.
Стационарным называется движение, при котором расход газа во всех поперечных сечениях канала одинаков и не зависит от времени, а параметры газа в указанных сечениях, включая входное, постоянны и также не являются функцией времени.
Тяга реактивного двигателя является равнодействующей сил давления газов на внутренние и наружные поверхности камеры двигателя. Она возникает в результате преобразования химической энергии топлива в кинетическую энергию, истекающих из камеры, продуктов сгорания.
Тяга в пустоте -=0, рис.5
Рис.5
Определим результирующую силу, воздействующую на стенки
где Fa - площадь среза сопла, м2.
камеры двигателя:
Воспользуемся теоремой импульсов - импульс силы равен изменению количества движения:
где: - масса израсходованного топлива, тн- начальная масса
двигательной установки, тк- конечная масса двигательной установки; - время работы двигательной установки;AWc, Wa - скорости газового потока на входе в сопло и на его срезе, соответственно, так какWa>>Wс.
где т - массовый секундный расход, кг/с;
где:- тяга ракетного двигателя в пустоте, Н;
Wэ.п.- эффективная скорость истечения в пустоте, м/с;
Рис.6
2.Мощность первичного источника энергии,
Вт.
где:-
коэффициент полезного действия
двигательной установки.
Удельный импульс является основным параметром, характеризующим совершенство конструкции и эффективность преобразования энергии в нём. Величина удельного импульса не зависит от тяги, создаваемой двигателем. Для химических ракетных двигателей величина удельного импульса лежит в диапазоне 2000/4000
Вышеприведённый вывод формулы тяги осуществлялся при условии её постоянства во время работы двигательной установки. Однако на практике это не соответствует действительности. На рис.7 приведена зависимость тяги двигательной установки от времени её полёта. (Iвзл, Iпол, Iпд - значения импульса ДУ на режимах взлёта, полёта и выключения, Iпд- импульс последействия).
Рис7
Суммарный импульс двигательной установки 1^, \н ■ с] можно оп-ршишь по следующим зависимостям:
Величину IПД стараются уменьшить, т.к. это обеспечивает точность доставки полезного груза к цели.
2) Удельный расход топлива, кг/Н • с .
Для химических ракетных двигателей величина удельного расхода топлива, существенно выше аналогичного параметра для воздушно-реактивных двигателей (ВРД). Поэтому время работы ВРД существенно больше, чем ХРД.
3) Удельная мощность реактивной струи, Вт/Н.
4) Удельная масса ДУ, кг/Н, кг/Т.
где: М - масса ДУ без учёта топлива.
Величины удельной массы двигателей различных типов приведены
ниже:
1т=104Н.
Дополнительные параметры, характеризующие работу ракетного двигателя
Тип рабочего тела - выбирается в зависимости от области применения.
Время работы двигателя.
ЖРД - 1000с РДТТ - 200 - 300с Если двигатель обладает системой многократного включения, то задаётся количество включений и интервал времени между ними.
Отклонение величины тяги от её номинального значенияном-
Значения давлений в камере Рк и на срезе сопла Ра.
Величина суммарного импульса
Величина импульса последействия
