Министерство образования и науки Республики Казахстан
КАЗАХСКАЯ ГОСУДАРСТВЕННАЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ АКАДЕМИЯ
ПРОМЫШЛЕННОЕ И ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО
Задание на курсовое проектирование по возведению подземной части здания для специальности 29.03
Алматы 1995
Общие указания
В данном методическом указании представлены задания к курсовому проекту «Технология возведения подземной части здания ,» выполняемые студентами специальности 2903-ПГС строительного факультета.
Согласно учебному шифру зачетной книжки студент выбирает по заданию исходные данные для разработки курсового проекта:
- конструктивную схему здания, отметки подошвы фундамента, уровень грунтовых вод – по последней цифре номера зачетной книжки;
- группу грунта, дальность возки грунта, среднюю зимнюю температуру наружного воздуха – по предпоследней цифре номера зачетной книжки;
- геометрические размеры земляного сооружения, количество блок-секций – по первой букве фамилии.
Исходные данные о конструкциях (стеновые блоки, фундаментные плиты, фундаменты стаканного типа, фундаментные балки, плиты перекрытия, цокольные панели, колонны) см. в приложениях.
Здания разделяются на блоки температурными швами в неотапливаемых каркасных зданиях – 48 м, в отапливаемых – 60 м.
Фундаменты в температурных швах под каждую пару колонн делают общие. В случаях, когда части здания разделены осадочными швами (неодинаковые условия резко различающиеся нагрузки и др.), фундаменты делают независимые, при высоте здания или сооружения до 5 м ширина осадочного шва должна быть не менее 30 мм. Для здания большей высоты ширину шва следует увеличивать на 20 мм на каждые 5 м высоты.
Исходные данные для разработки курсового проекта |
||||||||||
Предпоследняя цифра шифра |
Группа грунта (км) |
Дальность перевозки грунта |
Последняя цифра шифра |
Средняя зимняя температура наружного воздуха (°С) |

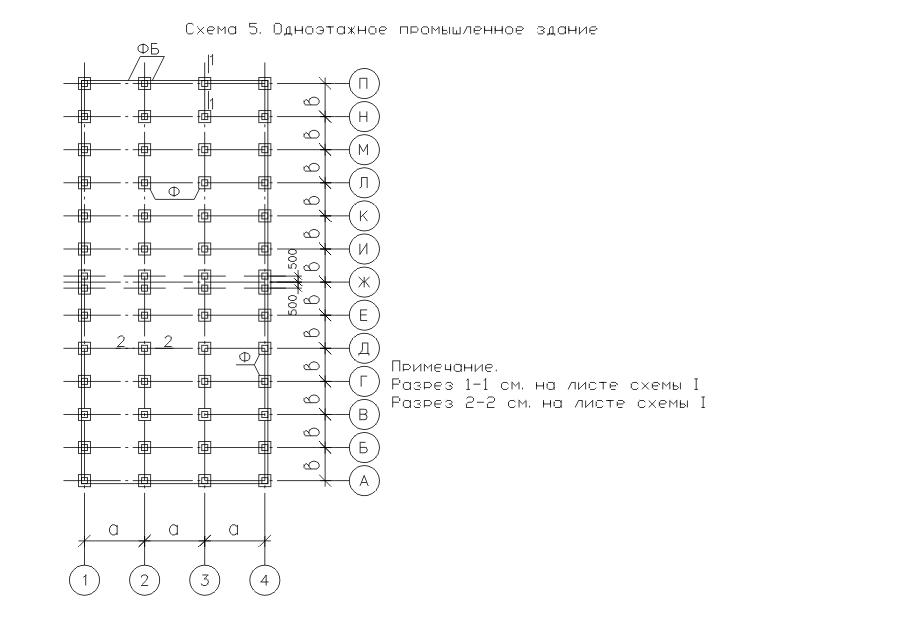

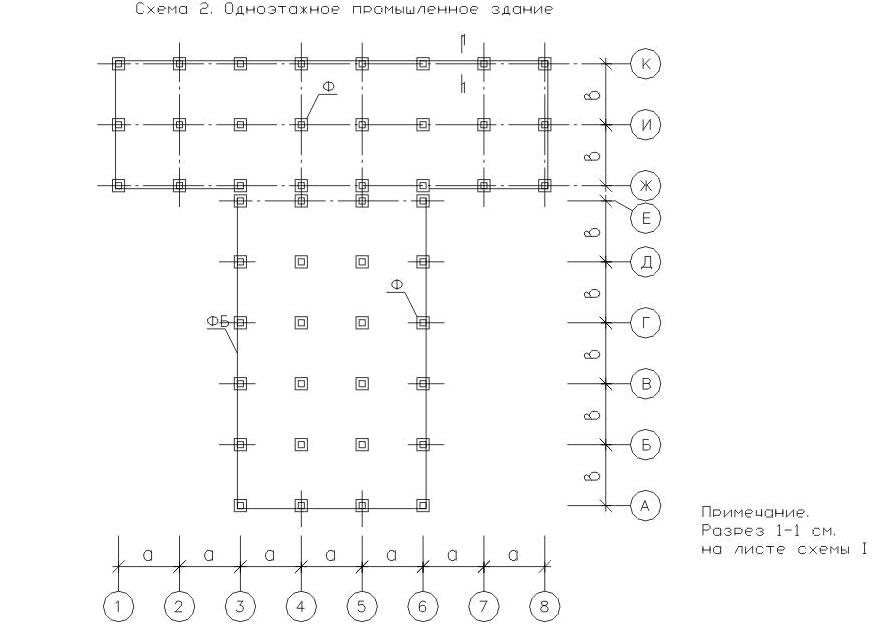

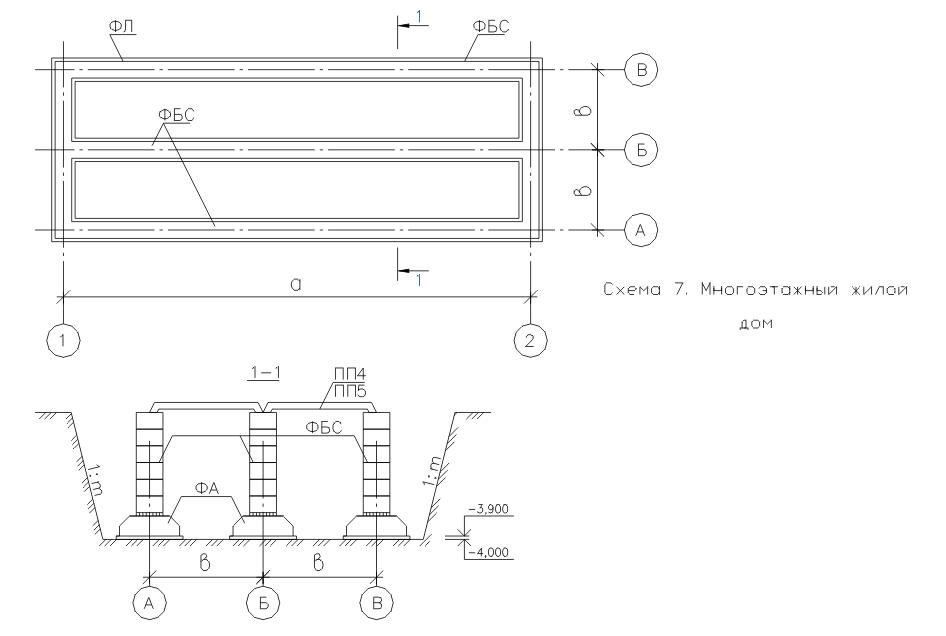

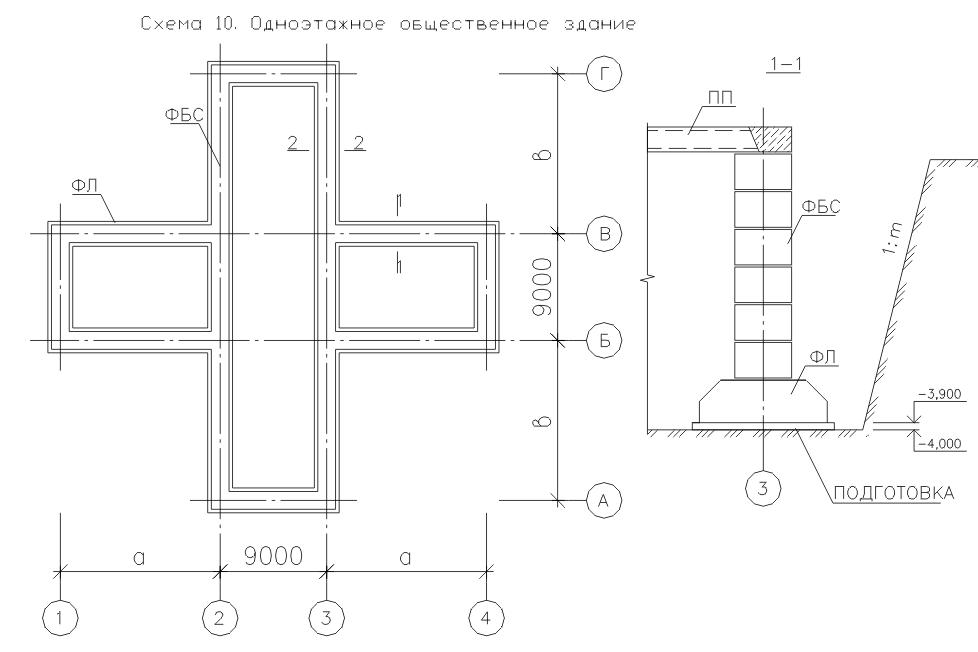

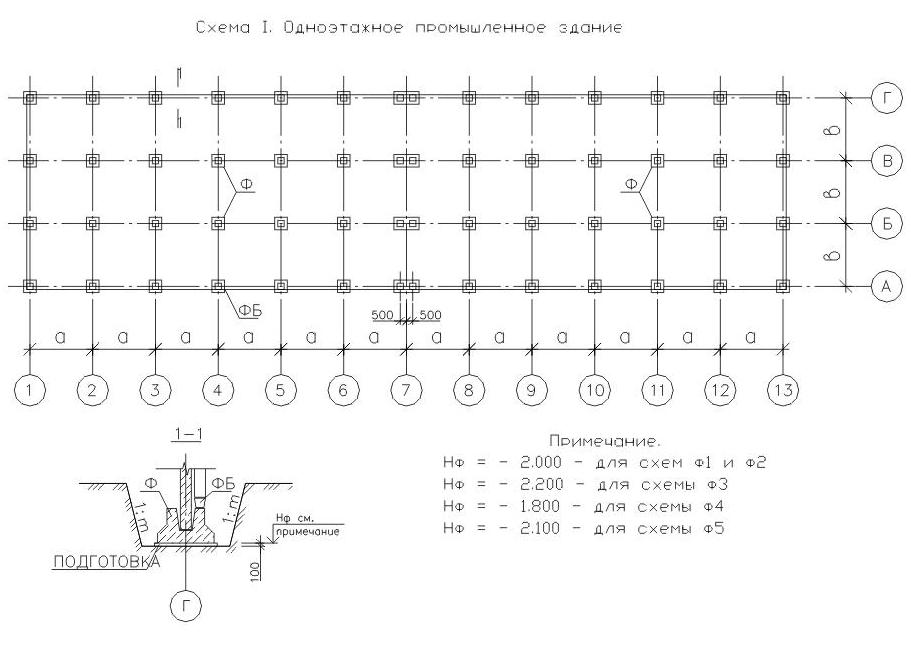

№ схемы |
Отметка подошвы фундамента (м) |
Уровень грунтовых вод (м) |
Размеры по первой букве фамилии |
||
А-И А,Б,В,Г,Д,Е, Ж,З,И |
К,Л,М,Н, О,П,Р,С |
Т,У,Ф,Х,Ц,Ш, Щ,Э,Ю,Я |
||||||||
0 |
IX |
1 |
0 |
-10 |
1 |
-2.00 |
-1.50 |
A=6m; b=12m |
A=12m; b=18m |
A=6m; b=24m |
1 |
III |
1.5 |
1 |
-20 |
2 |
-2.00 |
-2.50 |
A=6m; b=12m |
A=6m; b=6m |
A=12m; b=6m |
2 |
II |
2.0 |
2 |
-13 |

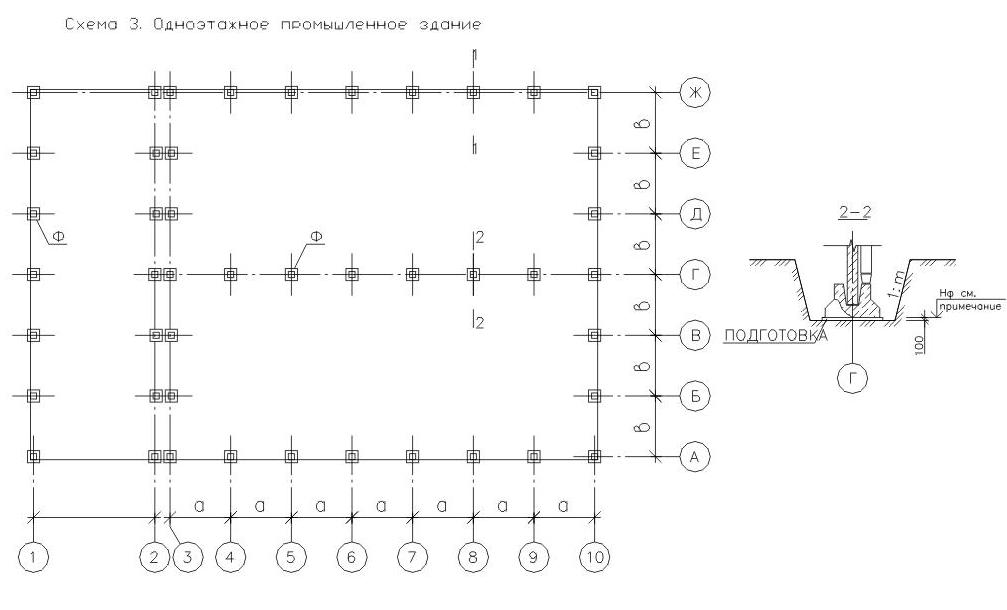

3 |
-2.20 |
-1.50 |
A=6m; b=12m в осях 1-2 – 12m |
A=6m; b=6m в осях 1-2 – 18m |
A=12m; b=6m в осях 1-2 – 24m |
3 |
I |
3.0 |
3 |
-12 |
4 |
-1.80 |
-1.30 |
A=6m; b=12m в осях 1-2 – 12m |
A=6m; b=6m в осях 1-2 – 18m |
A=12m; b=6m в осях 1-2 – 24m |
4 |
IX |
4.0 |
4 |
-15 |
5 |
-2.10 |
-2.50 |
A=12m; b=12m |
A=18m; b=6m |
A=24m; b=6m |
5 |
III |
5.0 |
5 |
-15 |

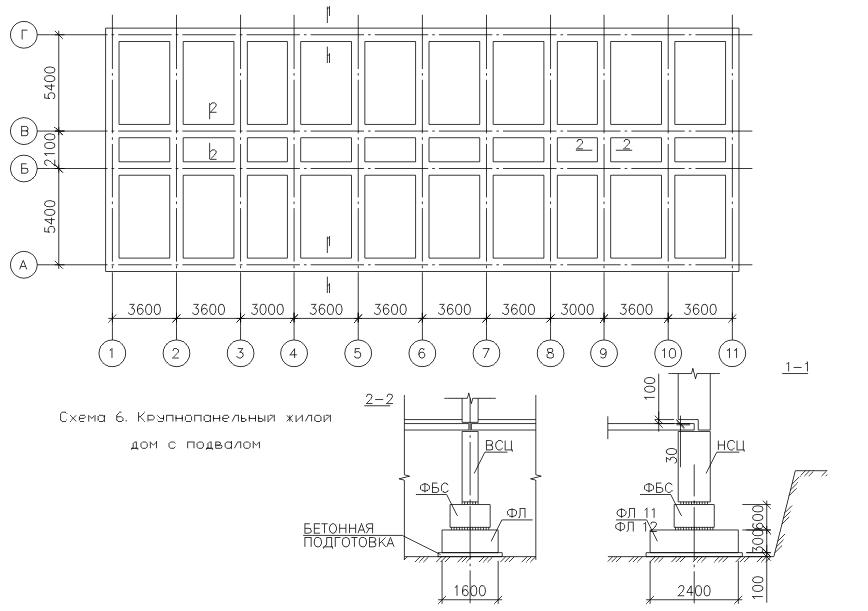

6 |
-3.90 |
-3.40 |
1 блок сессии |
2 блок сессии |
3 блок сессии |
6 |
II |
1.5 |
6 |
-20 |
7 |
-3.90 |
-3.60 |
A=66m; b=9m |
A=72m; b=6m |
A=84m; b=6m |
7 |
I |
2.0 |
7 |
-13 |
8 |
-3.90 |
-3.20 |
1 блок сессии |
2 блок сессии |
3 блок сессии |
8 |
IX |
3.0 |
8 |
-10 |
9 |
-4.20 |
-4.00 |
A=6m; b=7,2m |
A=6m; b=6m |
A=6m; b=24m |
9 |
III |
4.0 |
9 |
-18 |
10 |
-3.90 |
-3.50 |
A=18m; b=18m |
A=24m; b=24m |
A=30m; b=30m |
Примечание: При уровне грунтовых вод выше отметки подошвы фундамента – необходимо делать водопонижение /летние условия/. При уровне грунтовых вод ниже отметки подошвы фундамента – необходимо производить разработку грунта в зимних условиях. |
||||||||||
ПЛИТЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ И БЕТОННЫЕ БЛОКИ СТЕН ПОДВАЛА
Спецификация сборных железобетонных конструкций

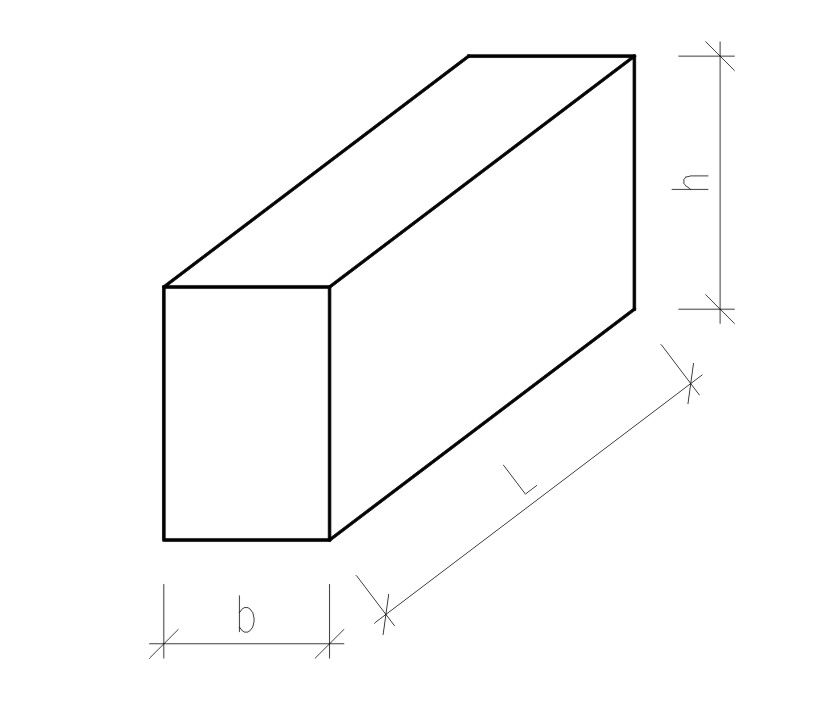

Бетонные блоки стен подвала
-
Марка блока
Размеры, мм
Расход материалов
Масса
Услов-
ные обозна-
чения
l
b
b1
h1
h2
бетона, м3
стали, кг
1
2
3
4
5
6
7
8
9
10
ФБС 24.3.6-Т
2380
300
-
580
-
0,41
-
1
ФБС-1
ФБС 24.4.6-Т
2380
400
-
580
-
0,54
-
1,3
ФБС-2
ФБС 9.3.6-Т
880
300
-
580
-
0,13
-
0,3
ФБС-3
ФБС 9.4.6-Т
880
400
-
580
-
0,17
-
0,4
ФБС-4
ФБС 24.5.6-Т
2380
500
-
580
-
0,68
-
1,6
ФБС-5
ФБС 24.6.6-Т
2380
600
-
580
-
0,32
-
2
ФБС-6
ФБС 9.5.6-Т
880
500
-
580
-
0,22
-
0,5
ФБС-7
ФБС 9.6.6-Т
880
600
-
580
-
0,26
-
0,5
ФБС-8
ФБС 12.3.6-Т
1180
300
-
580
-
0,127
-
0,31
ФБС-9
ФБС 2.4.6-Т
1180
400
-
580
-
0,265
-
0,64
ФБС-10
ФБС 2.5.6-Т
1180
500
-
580
-
0,331
-
0,79
ФБС-11

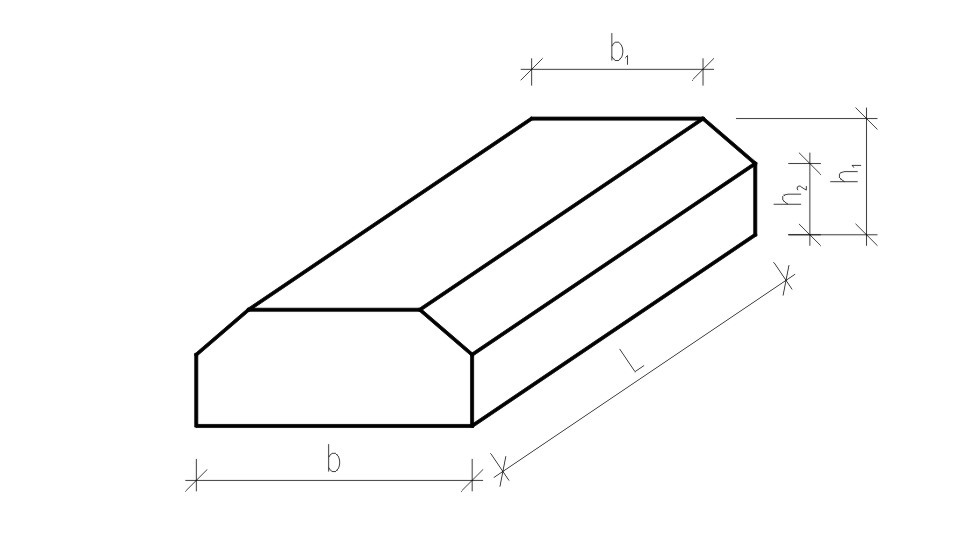

2. Плиты ленточных фундаментов
-
Марка изделий
Размеры, мм
Расход материалов
Масса, т
Услов-
ные обозна-
чения
l
b
b1
h1
h2
бетона, м3
стали, кг
ФЛ24.8.8.
2380
800
800
300
300
0,56
6
1,4
ФЛ-1
ФЛ12.8.8.
1180
800
800
300
300
0,27
4
0,7
ФЛ-2
ФЛ24.10.6.
2380
1000
600
300
300
0,61
8
1,5
ФЛ-3
ФЛ12.10.6.
1180
1000
600
300
100
0,3
4
0,8
ФЛ-4
ФЛ24.12.6.
2380
1200
600
300
100
0,7
10
1,8
ФЛ-5
ФЛ12.12.6.
1180
1200
600
300
100
0,35
5
0,9
ФЛ-6
ФЛ24.14.8.
2380
1400
800
300
100
0,84
12
2,1
ФЛ-7
ФЛ12.14.8.
1180
1400
800
300
100
0,42
7
1
ФЛ-8
ФЛ24.16.10.
2380
1600
1000
300
100
0,99
18
2,5
ФЛ-9
ФЛ12.16.10
1180
1600
1000
300
100
0,49
9
1,2
ФЛ-10
ФЛ24.12-3
1180
2400
-
300
-
1,130
21,15
2,845
ФЛ-11
ФЛ24.8-3
780
2400
-
300
-
0,745
14,07
1,865
ФЛ-12

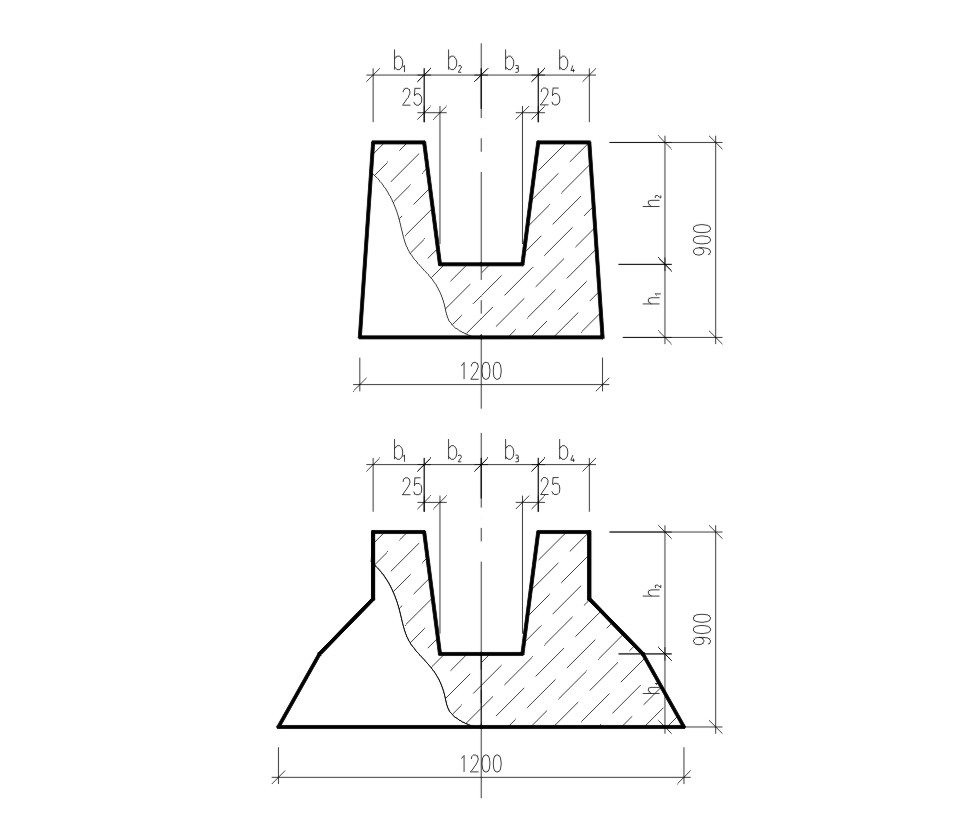

Ф
УНДАМЕНТЫ
СТАКАННОГО ТИПА
Номенклатура и технико-экономические
данные фундаментов стаканного типа
Марка фундамента |
Размеры, мм |
Расход материалов |
Масса, т |
Услов- ные обозна- чения |
|||||||||
l |
b |
b1 |
h1 |
h2 |
h3 |
бетона, м3 |
стали, кг |
||||||
Ф12.9-1 |
1200 |
175 |
275 |
250 |
650 |
- |
0.63 |
22.8 |
2.1 |
Ф-1 |
|||
Ф15.9-1 |
1500 |
175 |
275 |
300 |
300 |
300 |
1.1 |
29.7 |
3 |
Ф-2 |
|||
Ф18.9-1 |
1800 |
175 |
275 |
300 |
300 |
300 |
1.6 |
36.9 |
4 |
Ф-3 |
|||
Ф21.9-1 |
2100 |
175 |
275 |
300 |
300 |
300 |
2.1 |
47.3 |
5.3 |
Ф-4 |
|||
