2.2.2 Интерфейсная программа.

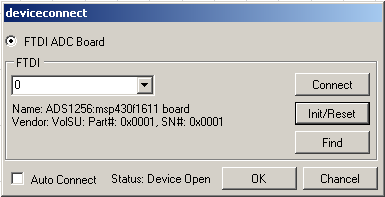

Подключение и инициализация устройства осуществляется формой deviceconnect. Она же следит за наличием устройства на шине и при необходимости заново осуществляет подключение и инициализацию устройства.

Настройка АЦП, просмотр потока данных осуществляется в форме adcconfig. Внешний вид формы показан на рисунке ниже.

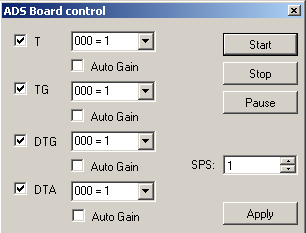

Управление проведением термопрогона осуществляется с помощью формы adstoolbar. Форма позволяет задать возможность использования канала, вручную задать кожэффециент усиления или выбрать автоподбор коэффециента усиления, количество выборок в секунду, запустить, остановить или приостановить тест.

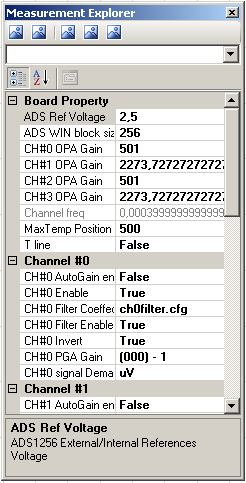

Настройки проведения теста термопрогона задаются в форме testform. Имеется возможность задать коэффециент усиления, подключение алгоритма автовыбора коэффециента усиления, подключение канала, использование цифрового фильтра, кожффециенты фильтра, подключение мультиплексора, масштаб сигнала, количество выборок в секунду, развер буфера отображения, размер выборки, коэффециенты усиления каналов и т.д.

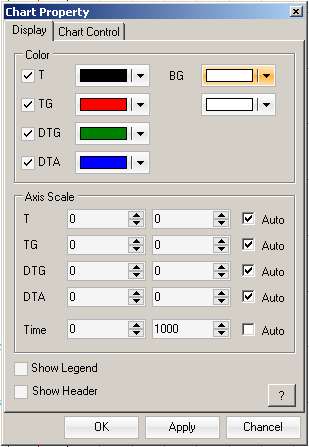

Форма ChartProperty позволяет выбрать настройки отображения для графика, линий, масштабы шкал, отображения легенды и заголовок, а так же стили отображения для каждой линии, контрола графика, графика и осей. Форма имеет две вкладки. Вкладка Chart Control позволяет выбрать расширенные настройки.

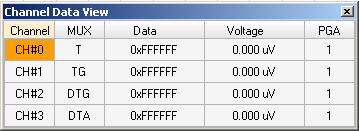

Форма channelviewform отображает текущие значения выборок каналов АЦП, коэффециент усиления PGA на канале и соответствие каналу дериватографической кривой. Внешний вид формы показан на рисунке ниже.

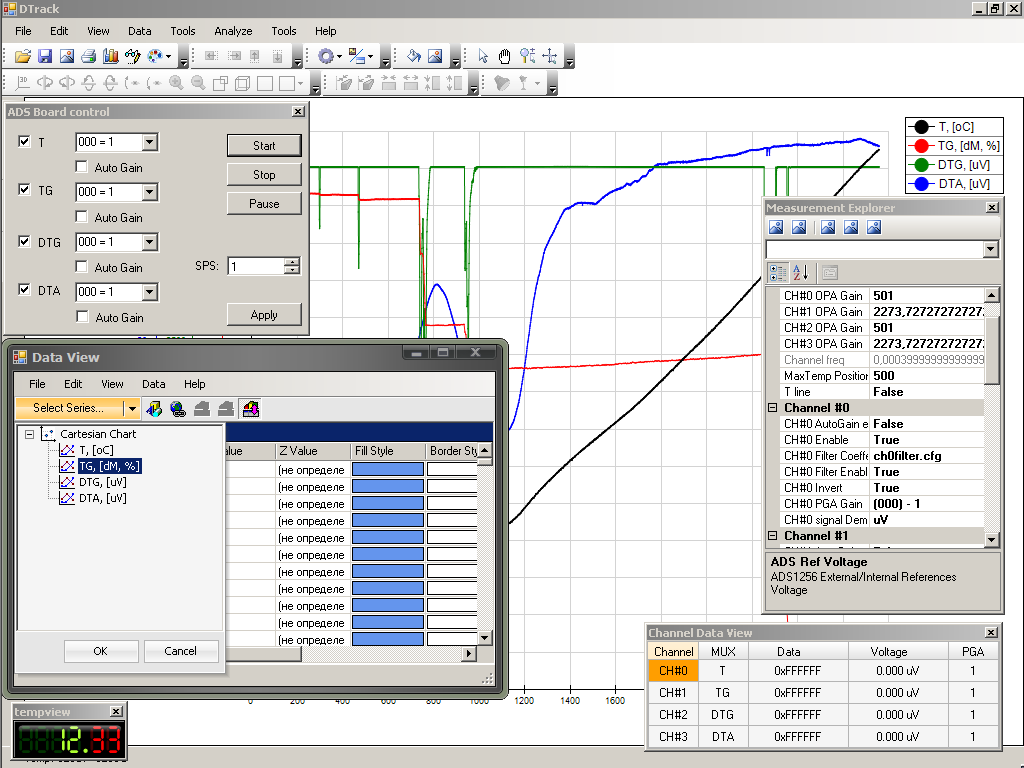

. Главное окно интерфейсной программы.

. Главное окно лабораторной версии интерфейсной программы.

1.6.Калибровка установки в целом.

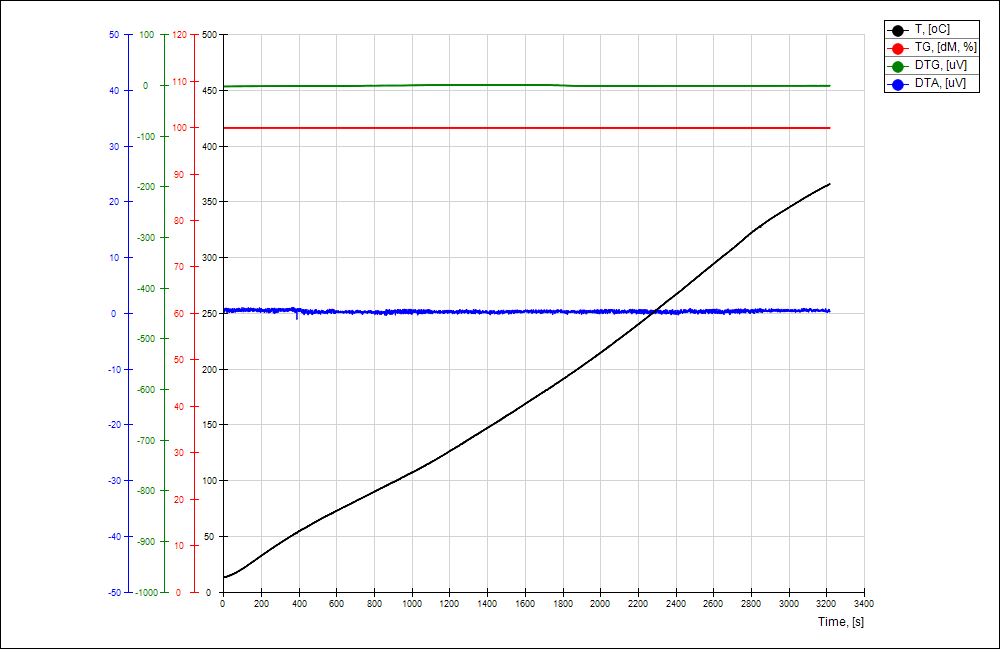

Кривые термопрогона пустой большой и малой печей показаны на Рисунке 2-4, 2-5. Режим разогрева был задан динамическим, кривые достаточно линейны. Отклонение от линейной зависимости кривой Т наблюдается при низких температурах (в начале разогрева печи). На кривых TG, DTG, DTA не наблюдается изменение массы или эндоэффекты.

Термогравиметрические кривые термопрогона оксида алюминия (инертное вещество), показаны на Рисунке 2-2, 2-3. Ход кривых TG, DTG, DTA и относительная линейность кривой Т позволяет судить о том, что отсутствовали физические или химические превращения данного вещества на данном исследуемом интервале температур и оно может использоваться в качестве инертного для схожих по структуре веществ, например карбонат кальция, пентагидрат сульфата меди, цемент и т.д., и был использован мной в качестве такового в ходе проверки работоспособности прибора при тестовых исследованиях данных веществ.

Термопара тигля была прокалибрована с помощью термопары и вольтметра APPA-106. Калибровичная кривая приведена на Рисунке 4.7. Мультиметр обеспечивает характеристики измерения температуры:

Температура	Диапазон измерений	-20 °С…800 °С; -4 °F…1472 °F
	Погрешность	± (1,0 % + 3 °С); ± (1,0 % + 6 °F)
	Разрешение	1 °С; 1 °F
	Защита входа	600 В

Погрешность определялась по максимальному отклонению от ряда тренда с учетом погрешности прибора (±1%).
