Вращающийся центробежный разбрызгиватель

а – звездочка; 2 – вал; 3 – направляющий конус для жидкости; 4 – крышка биофильтра.

Спринклеры - специальные насадки для разбрызгивания воды. Спринклерные головки располагают таким обра­зом, чтобы площадь, орошаемая одним разбрыз­гивателем, час-тично перекрывала площади со­седних разбрызгивателей. Поэтому расстояние между разбрызгивателями равно 1,73·R, а между их рядами - 1,57·R (R - радиус орошения).

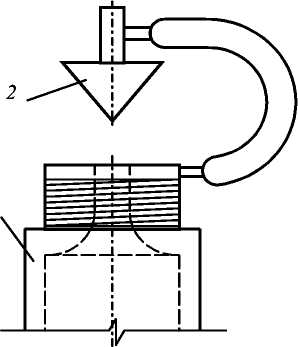

Спринклерная голов­ка

1 - корпус; 2 - отражательный зонтик

При проектировании разбрызгивателей следует принимать: начальный свободный напор - около 1,5 м, конечный - не менее 0,5 м; диаметр отверстий - 13-40 мм; высоту расположения головки над поверхностью загрузочного материала - 0,15-0,2 м; продолжительность орошения на капельных биофильтрах при максимальном притоке воды <- 5 - 6 мин. При проектировании реактивных оросителей следует принимать: число и диаметр распреде-лительных труб - по расчету при условии движения жидкости в начале труб со скоро-стью 0,5-1 м/с; число и диаметр отверстий в распределительных трубах - по расчету при условии истечения жидкости из отверстий со скоростью не менее 0,5 м/с, диаметры отверстий - не менее 10 мм; напор у оросителя - по расчету, но не менее 0,5 м; располо-жение распределительных труб - выше поверхности загрузочного материала на 0,2 м.

Число секций или биофильтров должно быть не менее двух и не более восьми, причем все они должны быть рабочими. Расчет распределительной и отводящей сетей биофильтров должен производиться по максимальному расходу воды с учетом рециркуляционного расхода.В конструкции оборудования фильтров должны быть предусмотрены устройства для опорожнения на случай кратковременного прекращения подачи сточной воды зимой, а также устройства для промывки днища биофильтров. В зависимости от климатических условий района строительства, производительности очистных сооружений, режима притока сточных вод, их температуры биофильтры надлежит размещать либо в помещениях (отапливаемых или неотапливаемых), либо на открытом воздухе. Возмож-ность размещения биофильтров вне помещения или в неотапливаемом помещении должна быть обоснована теплотехническим расчетом, при этом необходимо учитывать опыт эксплуатации сооружений, работающих в аналогичных условиях.

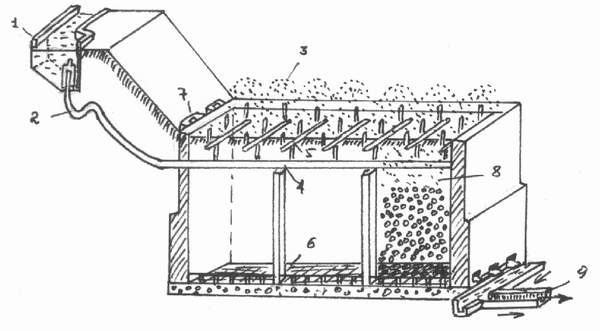

20.Капельные биологические фильтры

1. Дозирующий бак 2. сифон 3. спринклер 4. магистральная труба 5. распределительные трубы 6. дренаж из плиток 7. каналы для входа воздуха в дренаж 8. загрузка фильтра (щебень) 9. канал для отвода очищенной воды.

При БПК_полн сточных вод L_en>220 мг/л, подаваемых на капельные биофильтры, надлежит предусматривать рециркуляцию очищенных сточных вод; при БПК_полн 220 мг/л и менее необходимость рециркуляции устанавливается расчетом. Для капельных биофильтров надлежит принимать: рабочую высоту H_bf = 1,5-2 м; гидравлическую нагрузку q_bf = 1 -3 м³ / (м² -сут) ; БПК_полн очищенной воды L_ex = 15 мг/л. При расчете капельных биофильтров величину q_bf при заданных L_en и L_ex , мг/л.

Количество избыточной биопленки, выносимой из капельных биофильтров, следует принимать 8 г/чел·сут по сухому веществу, влажность пленки - 06 %.
