Примеры нанесения обозначений шероховатостей на чертежах

Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

Структура обозначения шероховатости поверхности на чертежах. При применении знака без указания параметра и способа обработки его изображают без полки

Примеры обозначений

В обозначении шероховатости поверхности, способ обработки которой конструктором не устанавливается, применяют знак   В обозначении шероховатости поверхности, которая должна быть образована только удалением слоя материала, применяют знак   В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак   с указанием значения параметра шероховатости.

Обозначение шероховатости. одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа вместе с условным обозначением . Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением . (см. рис.2)

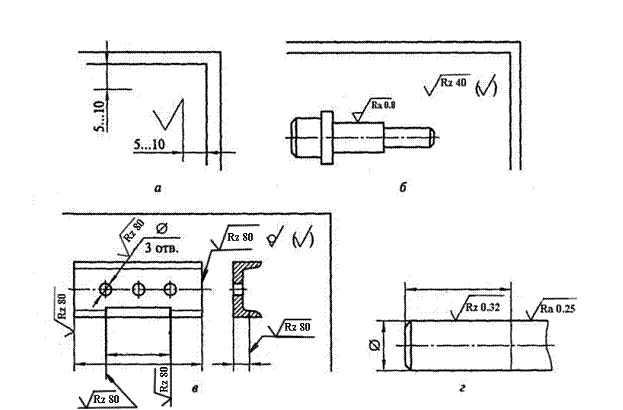

Рис. 2. Шероховатости указываются выносными линиями. Все поверхности не обозначенные выносными линиями , имеют одинаковую шероховатость , согласно указания в правом верхнем углу чертежа

5 Техническое регулирование и стандартизация

Техническое регулирование – это «правовое регулирование отношений в области установления, применения и исполнения обязательных требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации, в области установления и применения на добровольной основе требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнению или оказанию услуг, а также правовое регулирование отношений в области оценки соответствия».

Т.о разделяются обязательные требования и требования, выполняемые добровольно.

1 Основные принципы технического регулирования

Закон РФ «О техническом регулировании» формулирует и основные принципы технического регулирования. К ним относятся следующее:

1) принцип использования единых правил и установление требований к товарам, процессам их производства, хранения, перевозки, использования, реализации и утилизации, в том числе выполнение различных работ и оказание услуг населению.

2) принцип соответствия технического регулирования степени развитости национальной экономики, а также степени становления материально—технической базы и развития науки и техники;

3) принцип независимости от продавцов, производителей, приобретателей и исполнителей. Иными словами органы по аккредитации и сертификации должны быть независимы в административном, организационном, финансовом, экономическом смыслах;

4) должна быть установлена единообразная система правил получения аккредитации;

5) должна иметься единая система правил и методов исследований, измерений и испытаний при реализации процедур оценки соответствия;

6) должен осуществляться принцип единства использования требований различных технических регламентов в условиях независимости, технический регламент имеет статус обязательного для всех юридических и физических лиц на территории РФ,. Основным направлением использования технических регламентов являются договорные взаимоотношения;

7) принцип неприемлемости какого—либо ограничения конкуренции при проведении мероприятий, связанных с получением аккредитации и сертификатов.

8) принцип недопустимости совмещения в одном лице исполнителя полномочий сертификационного органа и надзорного или контрольного Государственного органа;
