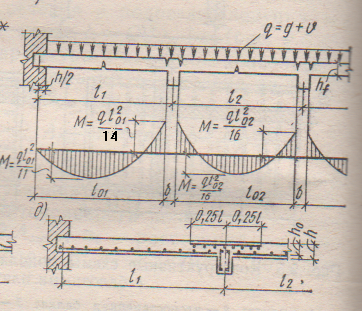

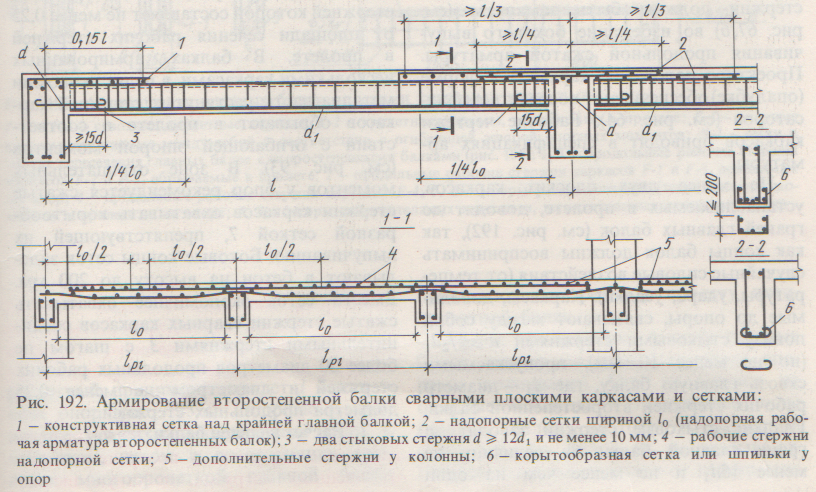

103. Нарисуйте расчетную схему и схему армирования второстепенной балки монолитного перекрытия. Поясните назначение арматуры.
Армирование
производят согласно эпюрам изгибающих
моментов. Плоские каркасы, устанавливаемые
в пролете, доводят до граней главных
балок (воспринимают растягивающие
напряжения, обеспечивают прочность
нормальных(продольные стержни) и
наклонных(поперечные стержни) сечений,
воспринимают температурные, усадочные
деформации). На опорах Вт. Б. армируют
рулонными сетками с поперечным
расположением рабочих стержней(раскатывают
вдоль главных балок), распределительная
арматура сварных сеток одновременно
является рабочей надопорной арматурой
плиты. При значительных пролетах
второстепенных балок в целях экономии
металла над опорами устанавливают 2
сетки, смещенные м/д собой на величину,
определяемую огибающей эпюрой
отрицательных моментов. Отрицательные
моменты в пролете за местом обрыва сеток
воспринимаются верхней арматурой
каркасов балки. Плоские каркасы объединяют
в пространственный каркас установкой
горизонтальных поперечных стержней.
Каркасы соседних пролетов связываются
понизу стыковыми стержнями, которые
совместно с верхними сетками обеспечивают
неразрезность конструкции.
104. Расчет таврового сечения с полкой в сжатой зоне.

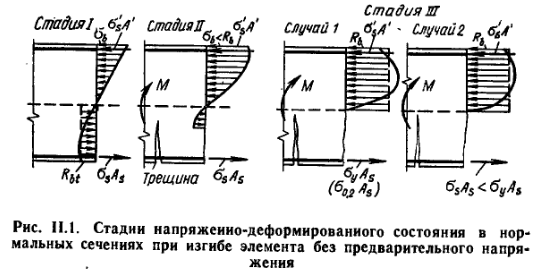

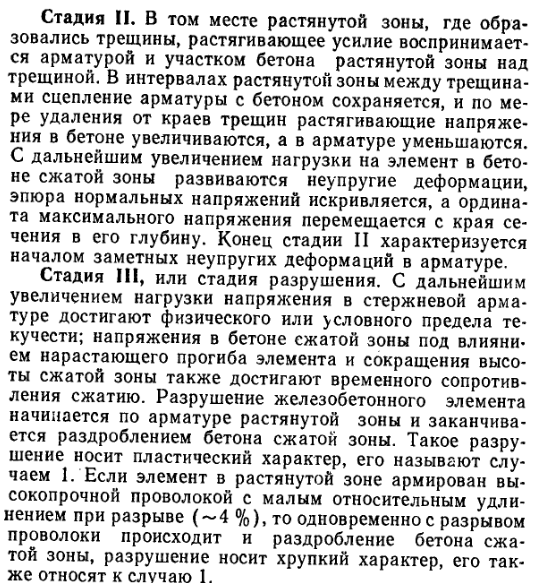

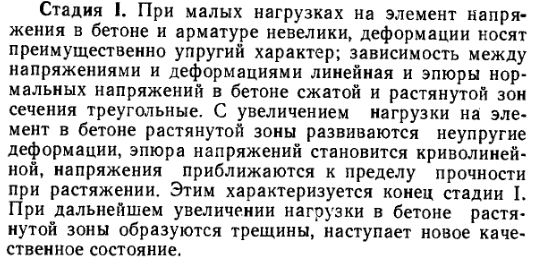

105. Стадии напряженно деформированного состояния изгибаемых ж.б. конструкций.

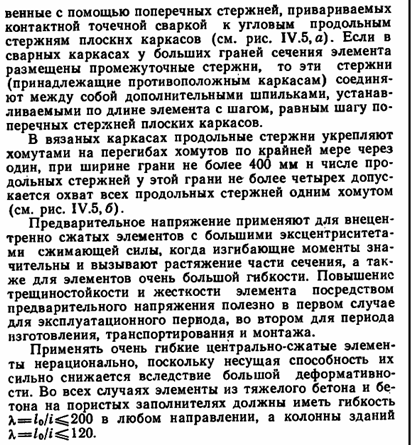

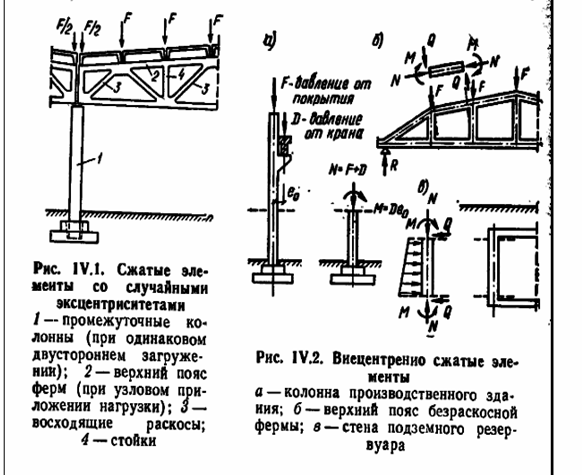

106. Расчет и конструирование сжатых ж.б. элементов
107. Структура бетона и её влияние на напряженное состояние бетонного образца.
Структура бетона. Важнейшими физико-механическими свойствами бетона с точки зрения его работы в железобетонных конструкциях являются прочность и деформативность, определяемые, главным образом, его структурой.
При затворении бетонной смеси водой начинается химическая реакция (гидратация), в результате которой образуется гель - студенистое вещество, а часть соединений выделяется в виде кристаллов.
С
течением времени гель твердеет,
кристаллы объединяются в кристаллический
сросток, пронизывающий все тело бетона
и скрепляющий зерна заполнителей.
Таким образом, структуру бетона можно
представить в виде пространственной
решетки из цементного камня (включающего
кристаллический сросток, гель и
большое количество пор и капилляров,
содержащих воздух и воду), в котором
хаотично расположены зерна песка и

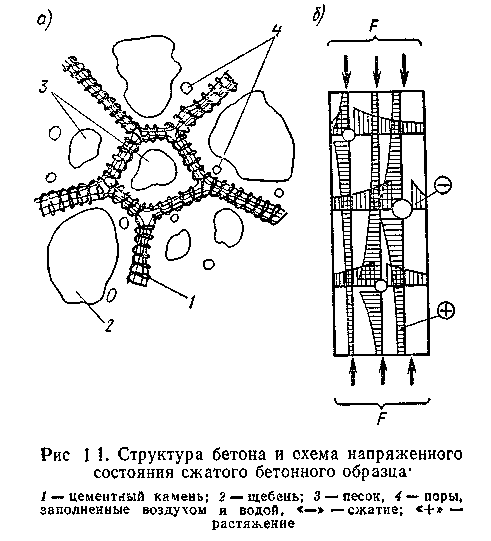

щебня (рис. 1.1,а).
В таком неоднородном теле нагрузка создает сложное напряженное состояние. Напряжения концентрируются на более твердых частицах заполнителей и в местах, ослабленных порами. При действии сжимающей нагрузки в области, примыкающей к отверстию, создаются сжимающие и растягивающие напряжения (рис. 1.1,б). Растягивающие напряжения, суммируясь, достигают значительных величин, вызывая разрушение образца от разрыва бетона в поперечном направлении, так как прочность бетона при растяжении значительно ниже, чем при сжатии.
К бетону не применимы классические теории прочности, поскольку они относятся к материалам с идеализированными свойствами: суждение о его прочности и деформативности основывается на большом числе опытов. Сложность исследований напряженного состояния бетона также в том, что помимо напряжений от нагрузки в теле бетона возникают так называемые «собственные» напряжения, вызванные усадкой и другими причинами.
