26.Особенности расчета и армирования опорного узла предварительно-напряженной стропильной балки.
27. Поясните графически деформативные свойства различных видов арматурных сталей. Принципы назначения расчетных характеристик.
28. Как обеспечить пространственную жесткость одноэтажного промышленного здания каркасного типа.
Обеспечение пространственной жесткости одноэтажного пространственного здания.
К элементам конструкции одноэтажного каркасного здания с балочным покрытием относятся: колонны (стойки), заделанные в фундаментах; ригели покрытия (балки, фермы, арки), опирающиеся на колонны, плиты покрытия, уложенные по ригелям; подкрановые балки; световые или аэрационные фонари. Основная конструкция каркаса — поперечная рама, образованная колоннами и ригелями.
конструктивный поперечный разрез
|
Рис. Схемы связей покрытий а – вертикальные связи, б – горизонтальные связи по нижнему поясу, в – то же по верхнему поясу. 1 – вертик. связевые фермы, 2 – распорка по верху колонн, 3 – вертик. связи по колоннам, 4 – ригель поперечной рамы, 5 – распорка по оси верхнего пояса фермы. |
Пространственная жесткость и устойчивость одноэтажного каркасного здания достигаются защемлением колонн в фундаментах. В поперечном направлении пространственная жесткость здания обеспечивается поперечными рамами, в продольном — продольными рамами, образованными теми же колоннами, элементами покрытия, подкрановыми балками и вертикальными связями
Система вертикальных и горизонтальных связей имеет следующие назначения: обеспечить жесткость покрытия в целом; придать устойчивость сжатым поясам ригелей поперечных рам; воспринимать ветровые нагрузки, действующие на торец здания; воспринимать тормозные усилия от мостовых кранов. Система связей работает совместно с основными элементами каркаса и повышает пространственную жесткость здания.

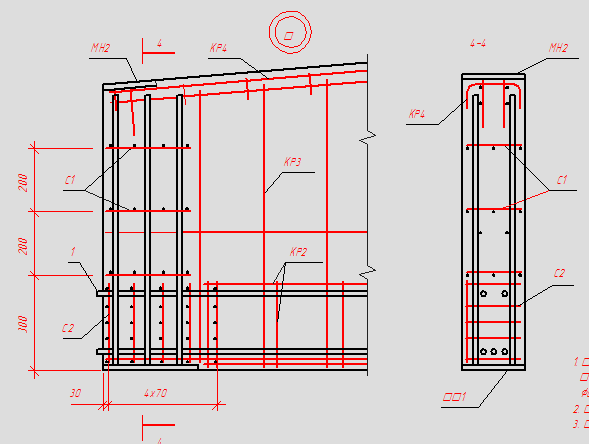

Вертикальные связи. При действии горизонтальных нагрузок в продольном направлении здания (ветер на торец, торможение кранов и т.д.) усилия воспринимаются продольной рамой, ригелем которой является покрытие. Сопряжение между плитами покрытия и колоннами осуществляется через балки или фермы, обладающие малой жесткостью из своей плоскости. Систему вертикальных связей по линии колонн здания предусматривают для того, чтобы создать жесткое, геометрически неизменяемое в продольном направлении покрытие.
Вертикальные связевые фермы из стальных уголков устанавливают в крайних пролетах блока между колоннами и связывают железобетонными распорками или распорками из стальных уголков по верху колонн. Решетка вертикальных связевых ферм для восприятия горизонтальных сил, действующих слева или справа, проектируется как крестовая система. При небольшой высоте ригеля на опоре (до 800 мм) и наличии опорного ребра, способного воспринять горизонтальную силу, продольные связи выполняют только в виде распорок по верху колонн.
Горизонтальные связи по нижнему поясу ригелей.
Ветровая нагрузка, действующая на торец здания, вызывает изгиб колонн торцовой стены. В зданиях большой высоты и со значительными пролетами рационально создать горизонтальную опору для торцовой стены и в уровне нижнего пояса ригеля устройством горизонтальной связевой фермы. Такая дополнительная опора возможна также в виде горизонтальной фермы в уровне верха подкрановых балок. Горизонтальные связи по нижнему поясу выполняют из стальных уголков, образующих вместе с нижним поясом крайнего ригеля связевую ферму с крестовой решеткой. Опорное давление горизонтальной связевой фермы передается через вертикальные связи на все колонны температурного блока и дальше на фундаменты и грунты основания.
Горизонтальные связи по верхнему поясу ригелей. Устойчивость сжатого пояса ригеля поперечной рамы из своей плоскости обеспечивается плитами покрытия, приваренными закладными деталями к ригелям. При наличии фонарей расчетная длина сжатого пояса ригеля из плоскости равна ширине фонаря.

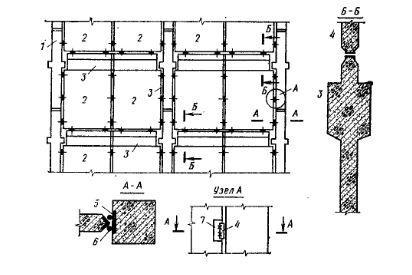

29. Назначение диафрагм жесткости в каркасных многоэтажных зданиях, их конструктивное решение.
Назначение: при действии горизонтальных нагрузок усилия воспринимаются вертикальной связевой диафрагмой. Вертикальная связевая диафрагма обеспечивает жесткость и геометрическую неизменяемость конструкции в своей плоскости.

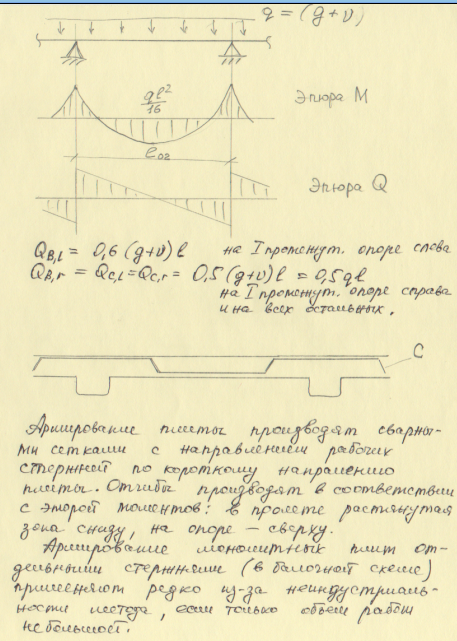

30. Назовите усилия, возникающие в монолитной плите перекрытия, жестко защемленной по контуру, при действии равномерно распределенной нагрузки. Нарисуйте эпюры этих усилий и схему армирования плиты.
31. Деформативные свойства бетона и влияние их на работу железобетонных конструкций.

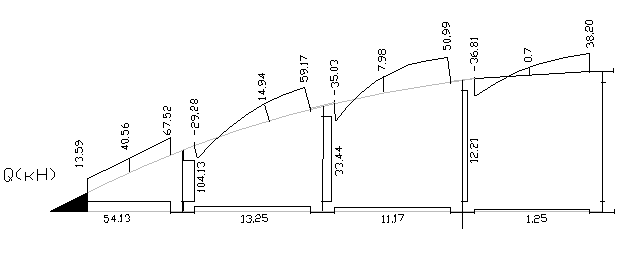

32.(73) Представьте расчетную схему и усилия, возникающие в безраскосной стропильной ферме. Укажите схему армирования этой конструкции с пояснением всех видов арматуры.
Армирование нижнего пояса: продольная рабочая арматура (преднапряженная) + сетки (смотри разрез 2-2).
Армирование верхнего пояса: продольная рабочая арматура (ненапрягаемая), объединенная в пространственные каркасы при помощи поперечной арматуры.
Армирование стоек: продольная рабочая арматура (ненапрягаемая), объединенная в пространственные каркасы при помощи поперечной арматуры.
