1.1.3. Информация о взаимоиндукции между ветвями нулевой
последовательности
приведен на рис. 3 Информация о сопротивлениях взаимоиндукции нулевой последовательности начинается символом "в". Вид этой информации
Номер записи |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Обозначение |
код |
i |
j |
k |
1 |
Rb |
Xb |
NP1 |
NP2 |
Содержание |
b |
X |
X |
X |
X |
х.х |
х.х |
X |
X |
Размерность |
|
|
|
|
|
Ом |
Ом |
|
|
Рис.3. Содержание строки с информацией о сопротивлениях взаимоиндукции
Пояснение:
i, j - номера узлов, ограничивающих первую ветвь; к, 1 - номера узлов, ограничивающих вторую ветвь; Rb, Xb - активное и реактивное сопротивления взаимоиндукции между первой и второй ветвями; NP1,NP2 -номера параллельных ветвей(по умолчанию 0).
2. Расчет токов при движении точки к.З. Вдоль линии
Расчет токов при движении точки вдоль линии выполняется после нажатия соответствующей функциональной клавиши. На экране дисплея появляется таблица, состоящая из цепочки десяти ветвей. В нее нужно занести номера граничных узлов ветвей, вдоль которых движется точка к.з., и признак параллельности(номер параллельной ветви), если он есть. Таким образом, для одной ветви задаются :
N1 N2 NP,
где N1,N2 -номера узлов, ограничивающих ветвь; NP - номер параллельной ветви(по умолчанию 0).
Максимальное число ветвей в цепочке - десять. После задания номеров узлов ветвей и нажатия клавиши «Enter» появляется таблица, в которую необходимо занести число точек, где будут моделироваться к.з., и название расчета(необязательный параметр). Расчет выполняется для однофазного к.з. Токи и напряжения нулевой последовательности(утроенные) вычисляются вначале первой ветви и в конце последней. Результаты расчета в зависимости от пожелания пользователя могут быть выведены в виде таблицы на экран, печать, диск или в виде графиков.
3. Вывод результатов расчета
Результаты расчета токов могут выводится либо в табличной форме, либо в графическом виде. В последнем случае предварительно с помощью редактора схем необходимо подготовить схему, на которую выводятся результаты, и зарегистрировать ее в специальном файле. В случае табличного вывода информации данные расчета можно выводить на экран, диск или на бумагу. Выбор осуществляется нажатием соответствующей функциональной клавиши. В программе предусмотрен при расчете токов при "бегущей" точке к.з. вывод результатов в форме таблицы, в которой записаны утроенные величины токов и напряжений нулевой последовательности в начале и конце линии, где моделируется короткое замыкание.
Пример составления исходной информации для расчета ТКЗ

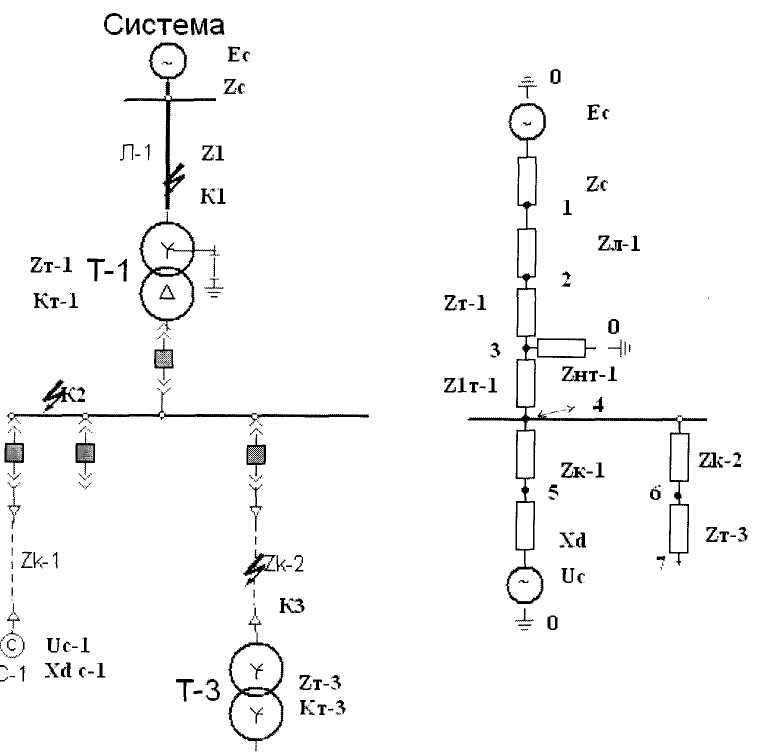

В качестве примера составления исходной информации рассмотрим схему, приведенную на рис.4. Для нее составляется схема замещения, показанная на рис.5 и формируется текстовый файл (рис.6), в котором кодируется схема замещения.
Рис.4, Схема 1. Рис 5, Схема чамещения,
C-l 1 0 0.8 6.4 0.2 3 1 115.0 Л-1 12 1.9 2.1 5.7 6.3 Т-1 2 3 2.53 55.9 2.54 53.10.091 Н-Т-1 3 0 999. 999. 0.01 0.01
РисЛ
Однолинейная схема сети.
Таблица 1 (начало)
|
|
', '3 ■ |
|
|
С |
|
|
|
|
7' |
|
|
f?( - ^ |
/"3-.. |
|
|
|
|
|
с |
*"" |
||||||||||
Номер варианта |
Ее |
Ucl |
Uc2 |
Zc |
|
Zt-1 = |
Zt-2 |
|
Kt-1 |
Xdcl |
Xdc2 |
Z1=Z2 |
Zt-3 |
|
|||||||||||||||||
Rl |
XI |
RO |
XO |
Rl |
XI |
RO |
XO |
Rl |
XI |
RO |
XO |
Rl |
XI |
Кт-3 |
|||||||||||||||||
1 |
115 |
10.5 |
10.5 |
0.8 |
6.4 |
0.2 |
3. |
2.54 |
55.9 |
2.41 |
53.1 |
0.091 |
2.52 |
2.52 |
1.7 |
2 |
5.1 |
6.0 |
1.22 |
5.36 |
0.04 |
||||||||||
2 |
115 |
11 |
11 |
0.8 |
6.4 |
0.2 |
3 |
2.54 |
55.9 |
2.4 |
53 |
0.091 |
3.2 |
3.2 |
1.9 |
2.1 |
5.7 |
6.3 |
1.22 |
5.36 |
0.04 |
||||||||||
3 |
112 |
10.8 |
10.8 |
0.8 |
6.4 |
0.2 |
3. |
8 |
140 |
7.5 |
132 |
0.091 |
3.5 |
3.5 |
7 |
8.6 |
21 |
28 |
^.44 |
11 |
0.04 |
||||||||||
4 |
ПО |
11 |
11 |
0.8 |
6.4 |
0.2 |
3. |
7.95 |
139 |
7.5 |
132 |
0.091 |
2.6 |
2.6 |
5 |
7 |
15 |
21 |
1.22 |
5.36 |
0.04 |
||||||||||
5 |
111 |
10.5 |
10.5 |
0.8 |
6.4 |
0.2 |
3. |
4 |
70 |
3.5 |
67 |
0.091 |
2.5 |
2.5 |
3 |
4 |
9 |
12 |
2.6 |
12 |
0.04 |
||||||||||
6 |
115 |
11 |
11 |
0.8 |
6.4 |
0.2 |
3 |
8 |
140 |
7.5 |
132 |
0.091 |
3.2 |
3.2 |
6 |
8 |
18 |
24 |
1.3 |
5.4 |
0.04 |
||||||||||
7 |
112 |
11 |
11 |
0.8 |
6.4 |
0.2 |
3.3 |
2.54 |
55.9 |
2.41 |
53.1 |
0.091 |
3.2 |
3.2 |
3 |
4 |
9 |
12 |
1.22 |
5.4 |
0.04 |
||||||||||
8 |
113 |
10.6 |
10.6 |
0.8 |
6.4 |
0.2 |
3. |
7.95 |
139 |
7.5 |
132 |
0.091 |
2.52 |
2,52-^ |
-IS-- |
2.1 |
5.7 |
6.3 |
4. |
21 |
0.04 |
||||||||||
9 |
ПО |
11 |
11 |
0.8 |
6.4 |
0.2 |
3. |
8 |
140 |
7.5 |
132 |
0.091 |
2.1 |
2.1 |
3 |
5 |
9 |
15 |
2.6 |
12 |
0.04 |
||||||||||
10 |
115 |
10.4 |
10.4 |
0.8 |
6.4 |
0.2 |
3. |
2.54 |
55.9 |
2.41 |
53.1 |
0.091 |
2.52 |
2.52 |
1.7 |
2 |
5.1 |
6.0 |
1.3 |
5.4 |
0.04 |
||||||||||
11 |
116 |
10.7 |
10.7 |
0.8 |
6.4 |
0.2 |
3. |
6 |
85 |
5.7 |
81 |
0.091 |
3.2 |
3.2 |
6 |
8 |
18 |
24 |
1.22 |
5.36 |
0.04 |
||||||||||
12 |
112 |
10.9 |
10.9 |
0.8 |
6.4 |
0.2 |
3. |
8 |
140 |
7.5 |
132 |
0.091 |
2.52 |
2.52 |
7 |
8.6 |
21 |
28 |
2.44 |
11 |
0.04 |
||||||||||
13 |
111 |
11 |
11 |
0.8 |
6.4 |
0.2 |
3. |
6 |
85 |
5.7 |
81 |
0.091 |
3.5 |
3.5 |
1.7 |
2 |
5.1 |
6.0 |
1.22 |
5.36 |
0.04 |
||||||||||
14 |
114 |
11 |
11 |
0.8 |
6.4 |
0.2 |
3 |
2.5 |
56 |
2.4 |
53 |
0.091 |
3.2 |
3.2 |
3 |
5 |
9 |
15 |
1.3 |
5.4 |
0.04 |
||||||||||
Примечание: Кт-1=Кт-2
11
Таблица 1 (окончание)
Номер варианта |
Zkl |
Zk2 |
Zk3 |
Zk4 |
|||||||
R1 |
XI |
Rl |
XI |
Rl |
XI |
Rl |
XI |
||||
1 |
0.265 |
0.028 |
0.16 |
0.017 |
0.35 |
0.037 |
0.2 |
0.021 |
|||
2 |
0.265 |
0.028 |
0.2 |
0.024 |
0.1 |
0.013 |
0.3 |
0.032 |
|||
3 |
0.3 |
0.036 |
0.32 |
0.036 |
0.3 |
0.036 |
0.2 |
0.024 |
|||
4 |
0.3 |
0.033 |
0.18 |
0.022 |
0.32 |
0.036 |
0.1 |
0.014 |
|||
5 |
0.32 |
0.036 |
0.1 |
0.013 |
0.35 |
0.037 |
0.3 |
0.036 |
|||
6 |
0.1 |
0.013 |
0.3 |
0.036 |
0.1 |
0.013 |
0.22 |
0.028 |
|||
7 |
0.17 |
0.022 |
0.2 |
0.024 |
0.3 |
0.036 |
0.15 |
0.018 |
|||
8 |
0.1 |
0.013 |
0.18 |
0.022 |
0.35 |
0.037 |
0.32 |
0.036 |
|||
9 |
0.18 |
0.022 |
0.265 |
0.028 |
0.1 |
0.013 |
0.18 |
0.022 |
|||
10 |
0.2 |
0.024 |
0.3 |
0.036 |
0.3 |
0.036 |
0.265 |
0.028 |
|||
11 |
0.32 |
0.036 |
0.265 |
0.028 |
0.35 |
0.037 |
0.3 |
0.036 |
|||
12 |
0.2 |
0.024 |
0.17 |
0.022 |
0.1 |
0.013 |
0.265 |
0.028 |
|||
13 |
0.3 |
0.036 |
0.1 |
0.013 |
0.3 |
0.036 |
0.2 |
0.024 |
|||
14 |
0.12 |
0.016 |
0.18 |
0.022 |
0.2 |
0.024 |
0.11 |
0.015 |
|||
12
Контрольные вопросы
Для каких целей используется программный комплекс TKZ?
Каким образом вводится информация о схеме замещения в программный комплекс TKZ?
Как задается место повреждения и вид несимметрии в программном комплексе?
Какие имеются возможности по выводу результатов расчетов несимметричных режимов.
Каким образом можно вызвать помощь?
Какие виды несимметричных режимов можно рассчитывать с помощью TKZ?
