3. Методика исследования и обработка результатов эксперимента
3.1. Описание лабораторной установки
В лабораторную установку входят:
1. Воздуходувка (вентилятор).
2. Электродвигатель вентилятора.
3. Трубопровод с заслонкой.
4. Диафрагма.
5. Приборный щит.

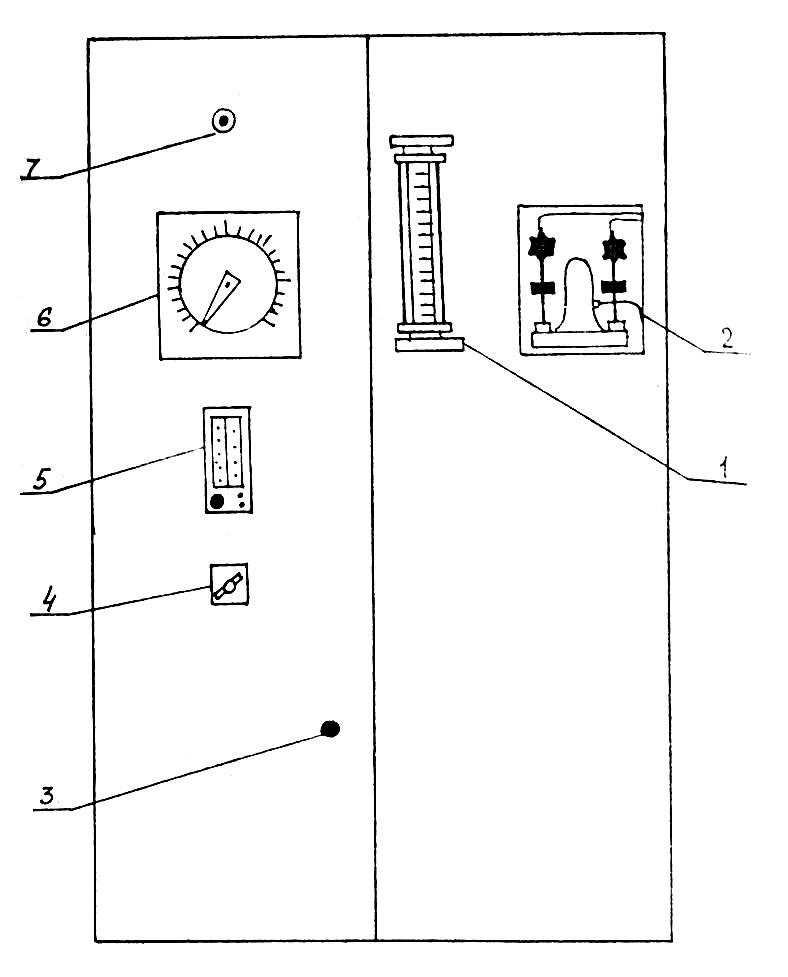

На щите ( рис.7) расположены:
1 - ротаметр РС-5;
2 - дифманометр ДМИ-1И;
3 – ручка перемещения заслонки;
4 - выключатель питания установки;
5 – регулятор Р.25. 2.1 (не исп.);
6 –вторичный прибор КСД-3;
7
– сигнальная лампа.
Рис. 7 Общий вид щита
3.2.Порядок выполнения работы
1. Ознакомиться с методами измерения расхода, изучаемыми в данной работе.
2. Ознакомиться с общим видом щита.
3. Включить в присутствии преподавателя питание установки.
4. При полностью закрытой заслонке проверить нуль приборов.
5. Постепенно увеличивая расход при помощи заслонки произвести 5-6 измерений расхода.
3.3. Обработка результатов эксперимента
Показания приборов занести в таблицу 2.1.
Построить градуировочную кривую ротаметра, считая измерение расхода методом переменного перепада давления эталонным:
,
где Q% - показания ротаметра, %;
Q м3/ч – показания КСД-3, м3/ч.
3.4. Требования к отчету
Отчет должен содержать:
- цельработы;
- краткое описание теоретического материала;
- протокол работы и таблицы результатов;
- обработку результатов измерений;
- выводы по результатам исследований.
4. КОНТРОЛЬНЫЕ ВОПРОСЫ
Какие методы измерения расхода веществ используют?
Какие особенности имеют эти методы?
Измерение расхода методом постоянного перепада давления. Ротаметр.
Измерение расхода методом переменного перепада давления.
Какие разновидности дифманометров используют для измерения перепада давления?
Дифманометр мембранный типа ДМИ.
Типы сужающих устройств, их сравнителиная характеристика.
Таблица 2.1.
№ измерения |
Ротаметр, % |
КСД-3, м3/ч |
1 2 3 … |
|
|
Литература
1. Преображенский В.П. Технологические измерения и приборы. М., «Энергия», 1978.
2. Кулаков М.В. Технологические измерения и приборы для химических производств. М., «Машиностроение», 1974.
