3.2.2 Ферромагнитные тела
У ферромагнитных тел, типичным представителем которых является железо, ϰ также положительно, но несравненно больше, чем у парамагнетиков. Кроме того, ϰ у них зависит от Н. Помимо железа в эту группу входят никель, кобальт, гадолиний, диспрозий, гольмий, эрбий и ряд сплавов.
Закономерности намагничивания ферромагнетиков были впервые исследованы А. Г. Столетовым [4].

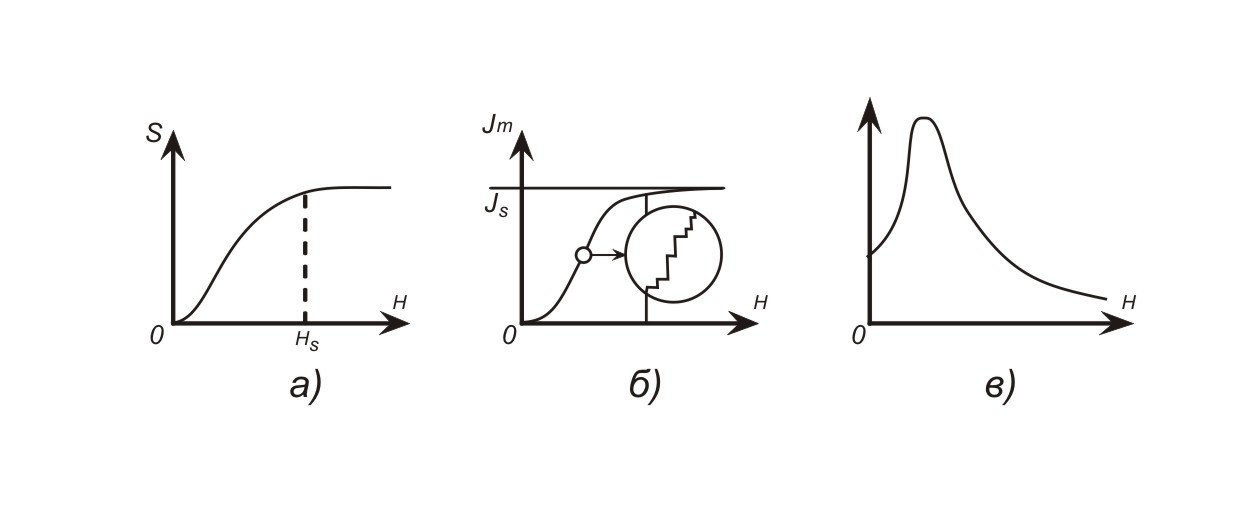

Рис. 3.2 Зависимость индукции В (а), намагниченности Im (б) и восприимчивости ϰ (в) от Н для мягкого железа
C увеличением намагничивающего поля В и Im растут вначале быстро, затем рост замедляется, а начиная с некоторого значения Hs намагниченность достигает практически предельного значения Is; дальнейшее медленное увеличение индукции происходит почти исключительно за счет роста Н. Это состояние соответствует техническому насыщению ферромагнетика; при приближении к нему ϰ → 0.
Тщательное изучение кривой намагничивания показывает, что с увеличением Н рост Im происходит не плавно, а скачкообразно. Особенно хорошо это проявляется на участке крутого подъема кривой намагничивания. На
рис. 3.2, б представлен в увеличенном масштабе небольшой отрезок кривой намагничивания, обведенный окружностью. Этот отрезок состоит из большого числа ступенек, отвечающих отдельным скачкам в изменении Im при плавном увеличении Н. Скачкообразный характер протекания процесса намагничивания был установлен Баркгаузеном и назван эффектом Баркгаузена [4].

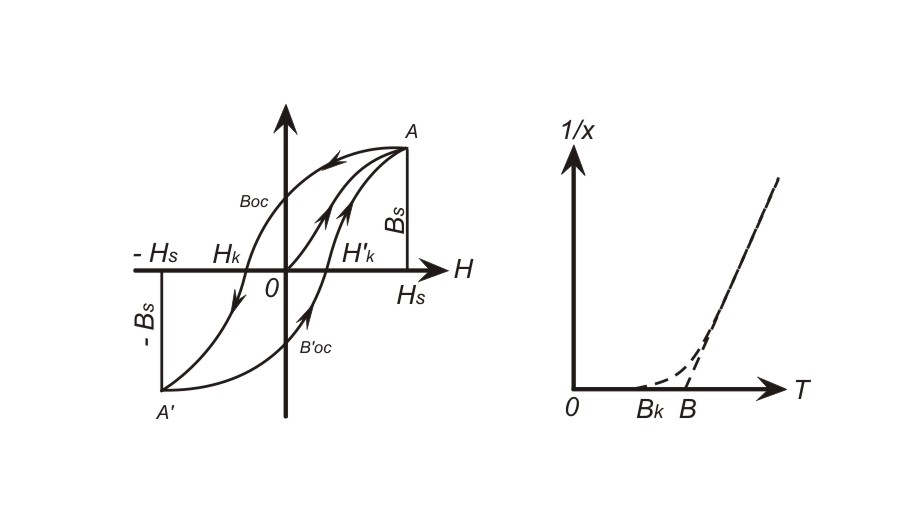

Рис. 3.3 Кривая полного цикла перемагничивания ферромагнетика
Из рис. 3.3 видно, что при перемагничивании изменение В отстает от изменения Н и при Н = 0 равно не нулю, а Вос. Явление такого отставания В от Н получило название магнитного гистерезиса, а индукция Вос — остаточной индукции или остаточного магнетизма. Для ее уничтожения требуется приложение размагничивающего поля Нк, которое называют удерживающей силой. Замкнутую кривую АВосНк А'В'осН'кА, описывающую цикл перемагничивания, называют петлей гистерезиса. Площадь петли пропорциональна работе перемагничивания единицы объема ферромагнетика. В процессе перемагничивания эта работа полностью переходит в теплоту. Поэтому при многократном перемагничивании ферромагнетик нагревается и тем интенсивнее, чем большей петлей гистерезиса он обладает [4].
В зависимости от формы и площади петли гистерезиса ферромагнитные материалы разделяют на «мягкие» и «жесткие», или высококоэрцитивные. Магнитномягкие материалы, применяемые для изготовления сердечников электрических машин и приборов, обладают низкой коэрцитивной силой и высокой проницаемостью. У лучших сплавов этого типа (супермаллой) μ достигает значения ≈105, индукция при насыщении Вs ≈1 Тл, а коэрцитивная сила Нк всего лишь ≈ 0,32 А/м. Петля гистерезиса у них настолько узкая, что потери на перемагничивание оказываются примерно в 500 раз меньше, чем у мягкого магнитного железа. Высококоэрцитивные материалы характеризуются значительной коэрцитивной силой и остаточным намагничиванием. Так, у сплава магнико, идущего на изготовление постоянных магнитов, Нк ≈ 5 * 104 А/м, Вос = 1,35 Тл.
Ферромагнетики |
Железо |
Кобальт |
Никель |
30%-ый пермаллой |
θк, ºС |
770 |
1150 |
360 |
70 |
При нагревании ферромагнитных тел их магнитные свойства изменяются — уменьшаются ϰ, Im, μ и т. д. Для каждого ферромагнетика существует такая температура θк, при которой он утрачивает свои ферромагнитные свойства. Эта температура названа ферромагнитной точкой Кюри. В качестве примера приведем точки Кюри для некоторых ферромагнитных тел [4].

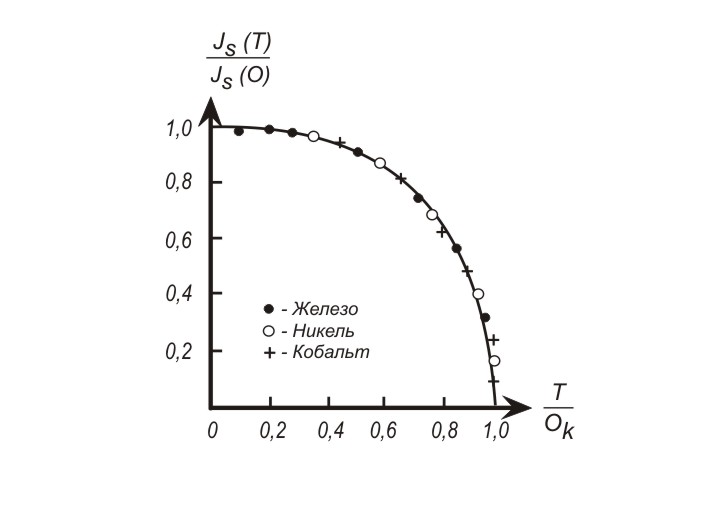

Рис. 3.4 Зависимость предельной намагниченности железа,
никеля и кобальта от температуры
Выше θк ферромагнетики становятся парамагнетиками с характерной для них линейной зависимостью 1/ϰ от Т, которое хорошо передается следующим соотношением, получившим название закона Кюри — Вейсса:
ϰ = С/Т- θ,
где С — постоянная Кюри; θ — парамагнитная температура Кюри (она несколько выше θк).
На рис. 3.4 показана зависимость предельной намагниченности железа, никеля и кобальта от температуры. По оси абсцисс отложено отношение Т/θк, по оси ординат — отношение Is(T)/Is (0). В таких относительных координатах зависимость намагничивания от температуры выражается одной и той же кривой для всех ферромагнитных тел. С повышением температуры намагниченность уменьшается и в точке Кюри практически равна нулю [4].
Монокристаллы ферромагнетиков обладают анизотропией намагничивания. В качестве примера на рис. 3.5 приведены кривые намагничивания кристаллов железа (а) и никеля (б) в направлениях [111], [110] и [100]. Из рис. 3.5 видно, что в монокристалле существуют направления, вдоль которых намагничивание происходит наиболее легко и магнитное насыщение достигается при невысоких значениях Н. Их называют направлениями легкого намагничивания. Для железа таковым является [100], для никеля — [111]. В направлениях же [100] и [111], у железа и [110], и [100], у никеля намагничивание происходит значительно труднее и магнитное насыщение достигается при значительно более высоких Н.
Эти направления называют направлениями трудного намагничивания. Интеграл, взятый по кривой намагничивания, выражает работу, расходуемую на намагничивание кристалла в данном направлении.
Um=∫ HdI (7.13)
Эта работа переходит в свободную энергию намагниченною кристалла [4].

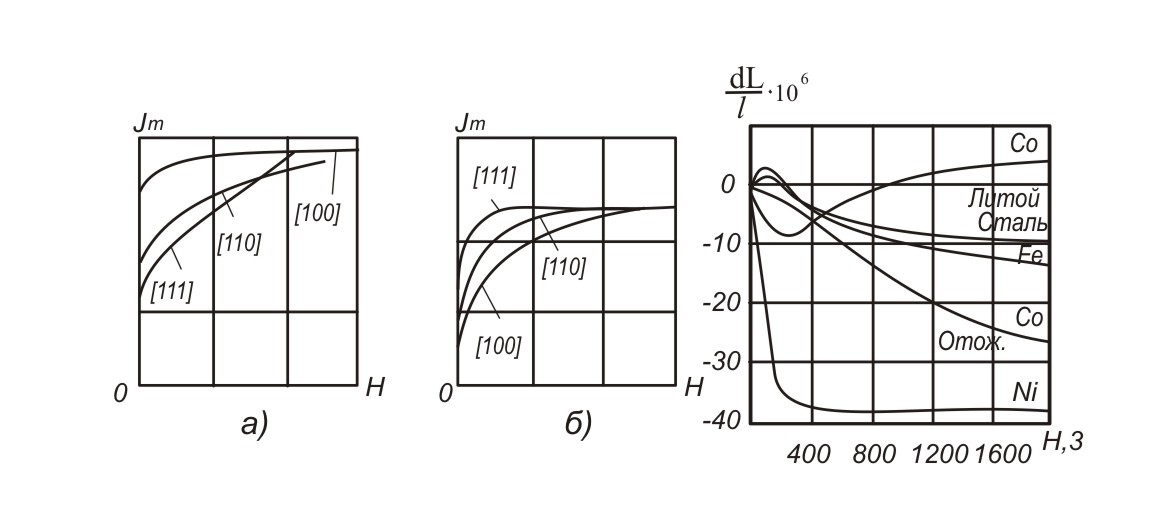

Рис.
3.5
Кривые
намагничивания кристаллов железа (а) и
никеля (б) в направлениях [111], [110] и [100]
Рис. 3.6 Изменение относительной длины стержня из никеля, отожженного и литого кобальта, железа и стали при намагничивании в полях постепенно увеличивающейся напряженности
Из рис. 3.5 видно, что наименьшей свободной энергией обладает кристалл, намагниченный в легком направлении, наибольшей — намагниченный в наиболее трудном направлении.
Намагничивание ферромагнитных тел сопровождается изменением их размера и формы. Это явление получило название магнитострикции [4].
Наибольшее относительное укорочение испытывает никель (почти 0,004%), железо и сталь в слабых полях слегка удлиняются, в более сильных — укорачиваются, литой кобальт, наоборот, в слабых полях укорачивается, в сильных — удлиняется (рис. 3.6).
В соответствии с принципом Ле Шателье о противодействии системы влиянию внешних факторов, стремящихся изменить ее состояние, механическая деформация ферромагнитных тел, приводящая к изменению их формы и размера, должна оказывать влияние на намагничивание этих тел. Именно, если при намагничивании тело испытывает в данном направлении сокращение своих размеров, то приложение в этом направлении напряжений сжатия способствует намагничиванию, приложение напряжений растяжения — затрудняет намагничивание. Изменение магнитных свойств ферромагнитных тел при деформации называют магнитоупругим эффектом. Некоторые ферромагнитные материалы настолько чувствительны к внутренним напряжениям, возникающим при деформировании, что это их свойство используется в гензометрических целях для измерения деформации и напряжений [4].
Если ферромагнитное тело намагничивается в переменном магнитном поле, то его размеры меняются с частотой, равной удвоенной частоте поля. Это используют для устройства магнитострикционных вибраторов, позволяющих получать мощные ультразвуковые колебания с частотой до нескольких мегагерц. Такие вибраторы применяют в установках для ультразвуковой обработки твердых тел и очистки их oт загрязнений, в эхолотах, служащих для измерения глубины водоемов, и многих других установках и приборах.
Интересным и важным является вопрос о тепловом расширении ферромагнитных тел. Расширение твердых тел при нагревании обусловлено, как мы знаем, ангармоническим характером колебаний частиц около своих положений равновесия. У диамагнитных и парамагнитных твердых тел ангармоничность является единственной причиной изменения их размера при нагревании. Поэтому с повышением температуры такие тела всегда
расширяются [4].
Обозначим коэффициент линейного расширения, обусловленный ангармоническим характером колебаний атомов, через α1.

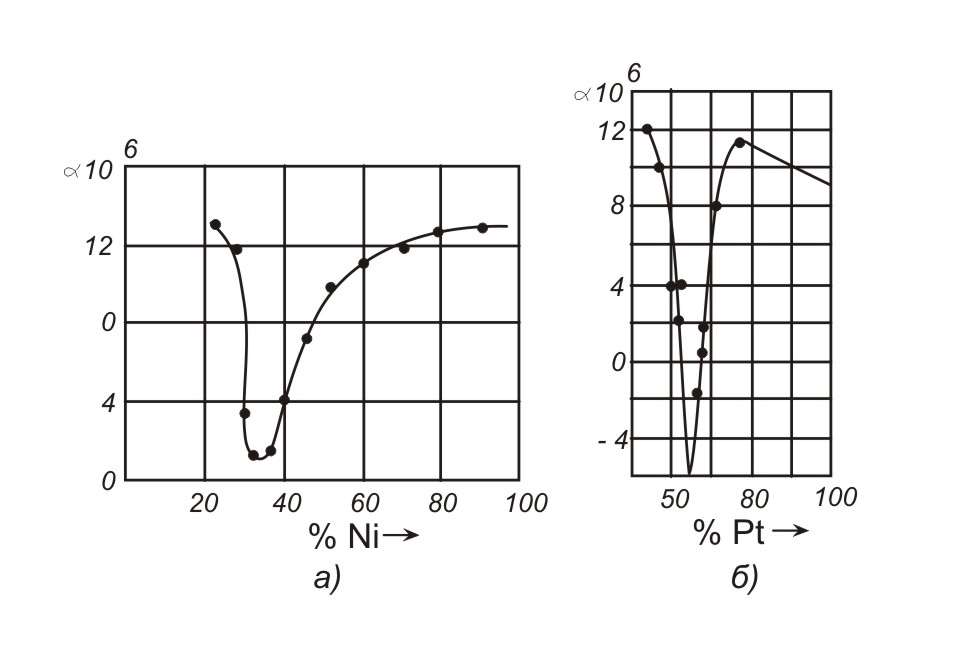

Рис. 3.7 Зависимость коэффициента термического расширения железоникелевых (а) и железоплатиновых (б) сплавов от их состава
В ферромагнитных материалах дело обстоит сложнее. Изменение температуры приводит к изменению их намагниченности и тем самым к изменению их размеров. Это явление было названо Н. С. Акуловым термострикцией.
Обозначим коэффициент линейного расширения, обусловленный термострикцией, через α2. Полный коэффициент термического расширения ферромагнитных тел α = α1 + α2. Коэффициент α1 всегда положителен, α2 может быть и положительным и отрицательным. Поэтому полный коэффициент термического расширения ферромагнитных материалов может быть положительным, равным нулю и отрицательным. В частности, к группе ферромагнитных материалов, имеющих отрицательную «ферромагнитную» часть термического коэффициента линейного расширения, относятся инварные сплавы [4].
У сплавов, содержащих 36% никеля, α примерно в 10 раз меньше, чем у чистого никеля и железа у сплава, содержащего 56% платины α отрицателен: такой сплав при нагревании не расширяется, а, наоборот, сжимается.
Инварные сплавы находят широкое практическое применение в приборостроении, метрологии, авиации, в производстве электро- и радиоламп и т.д. В зависимости от практического назначения могут быть изготовлены сплавы, обладающие весьма малым, нулевым и даже отрицательным коэффициентом термического расширения [4].
