5. Выбор защитной и коммутационной аппаратуры Выбор предохранителя

Выбор предохранителя осуществляется по следующим условиям:

1) номинальное напряжение предохранителя U_{н пр} должно соответствовать номинальному напряжению сети U_ном

U_{н пр} U_ном,

U_{н пр 0,4 кВ;}

2) номинальный ток плавкой вставки выбирается по двум условиям:

– ток плавкой вставки должен быть не меньше максимального рабочего тока

– ток плавкой вставки должен превышать пиковый ток двигателей для групповой линии с несколькими электродвигателями и пусковой ток двигателя для линии с одним электродвигателем.

Здесь k – коэффициент кратковременной тепловой перегрузки плавкой вставки, который принимается равным 2,5 при легком пуске с длительностью 2–5 с и равным 1,6–2 при тяжелом пуске длительностью около 10 с.

Пусковой ток электродвигателя

Выбираем предохранитель серии ППНИ (рис. П.5.3). Плавкие предохранители серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А. Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.

Данные предохранителя приведены в табл. П.5.7. На рис. П.5.4 представлена времятоковая характеристика предохранителя ППНИ.

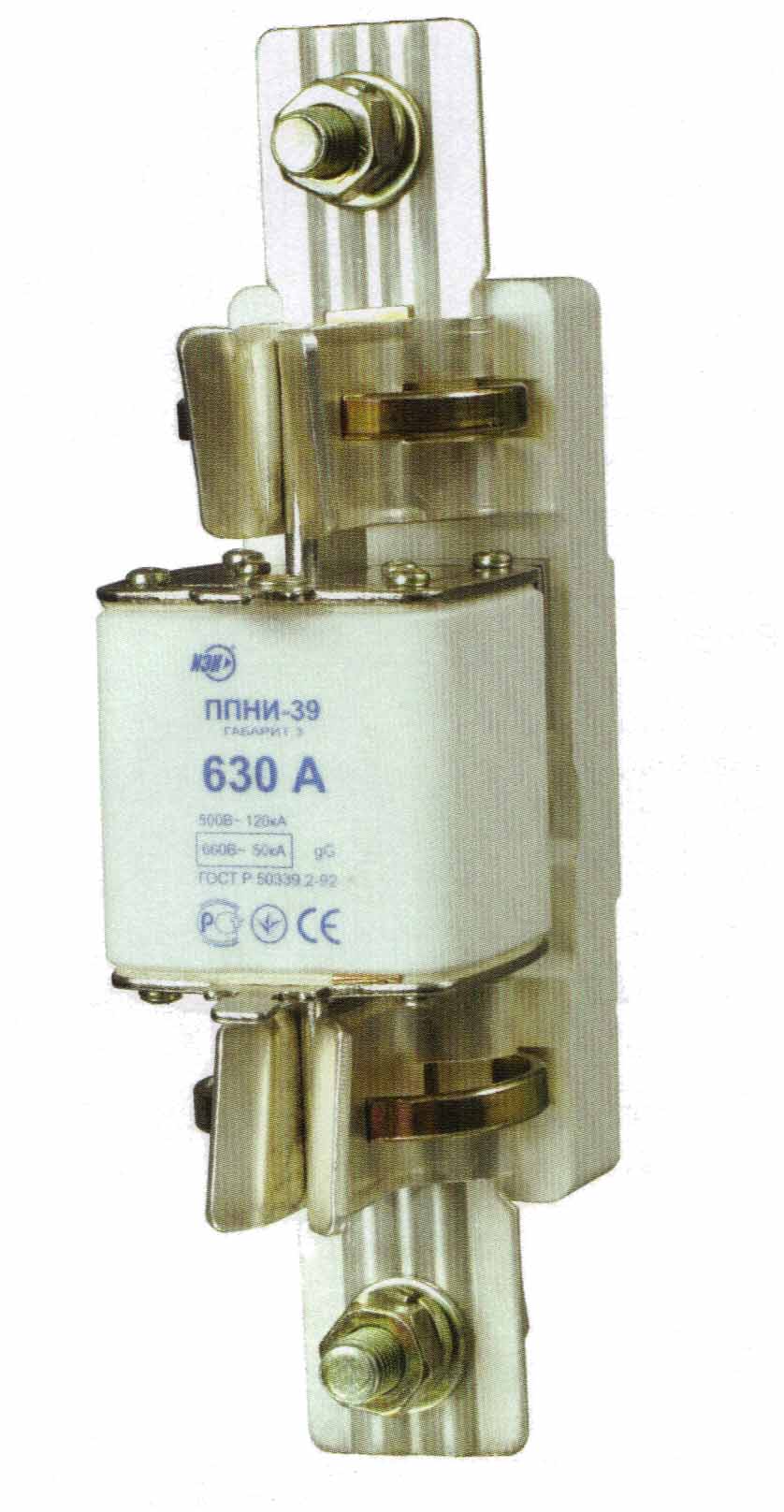

Рис. П.5.3. Предохранитель серии ППНИ

Таблица П.5.7

Тип предохранителя	Номинальный ток плавкой вставки, А
ППНИ-33	10

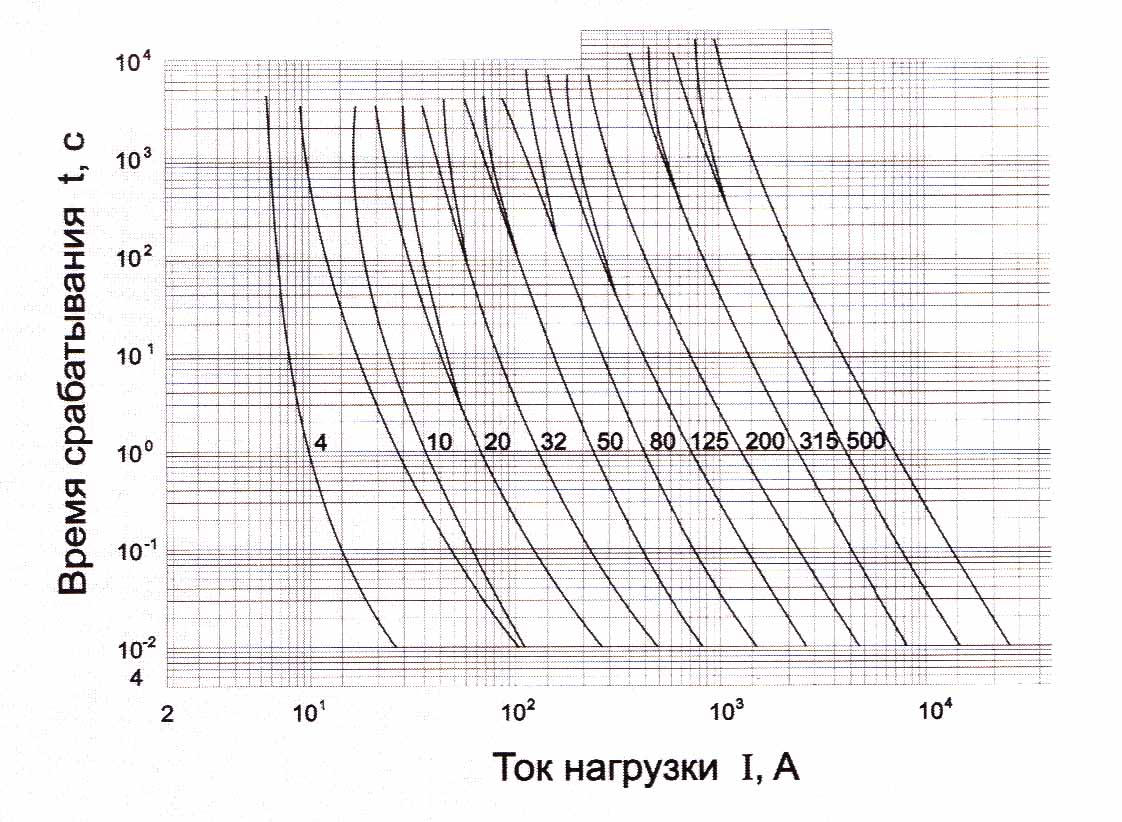

Рис. П.5.4. Времятоковая характеристика предохранителя ППНИ

После выбора предохранителя следует выполнить проверку чувствительности защиты оборудования предохранителем по минимальному току короткого замыкания (кратность минимального тока короткого замыкания по отношению к номинальному току плавкой вставки должна быть больше 3 для невзрывоопасных помещений и 4 – для взрывоопасных):

K_ч = I_к.мин /I_н.вст = 128,4/10 = 12,8.

Выбор электротеплового реле

Тепловые реле выбираются согласно условию

_{где Iтр – номинальный ток теплового реле, А.}

Для защиты двигателя от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора выбираем электротепловое реле РТИ-1312 (рис. П.5.5).

Электротепловые реле серии РТИ являются электрическими устройствами, имеющими собственное потребление энергии. Устанавливаются непосредственно на контакторах серии КМИ.

Данные электротеплового реле приведены в табл. П.5.8.

Таблица П.5.8

Электротепловое реле	Диапазон уставок реле, А
РТИ-1312	5,5–8

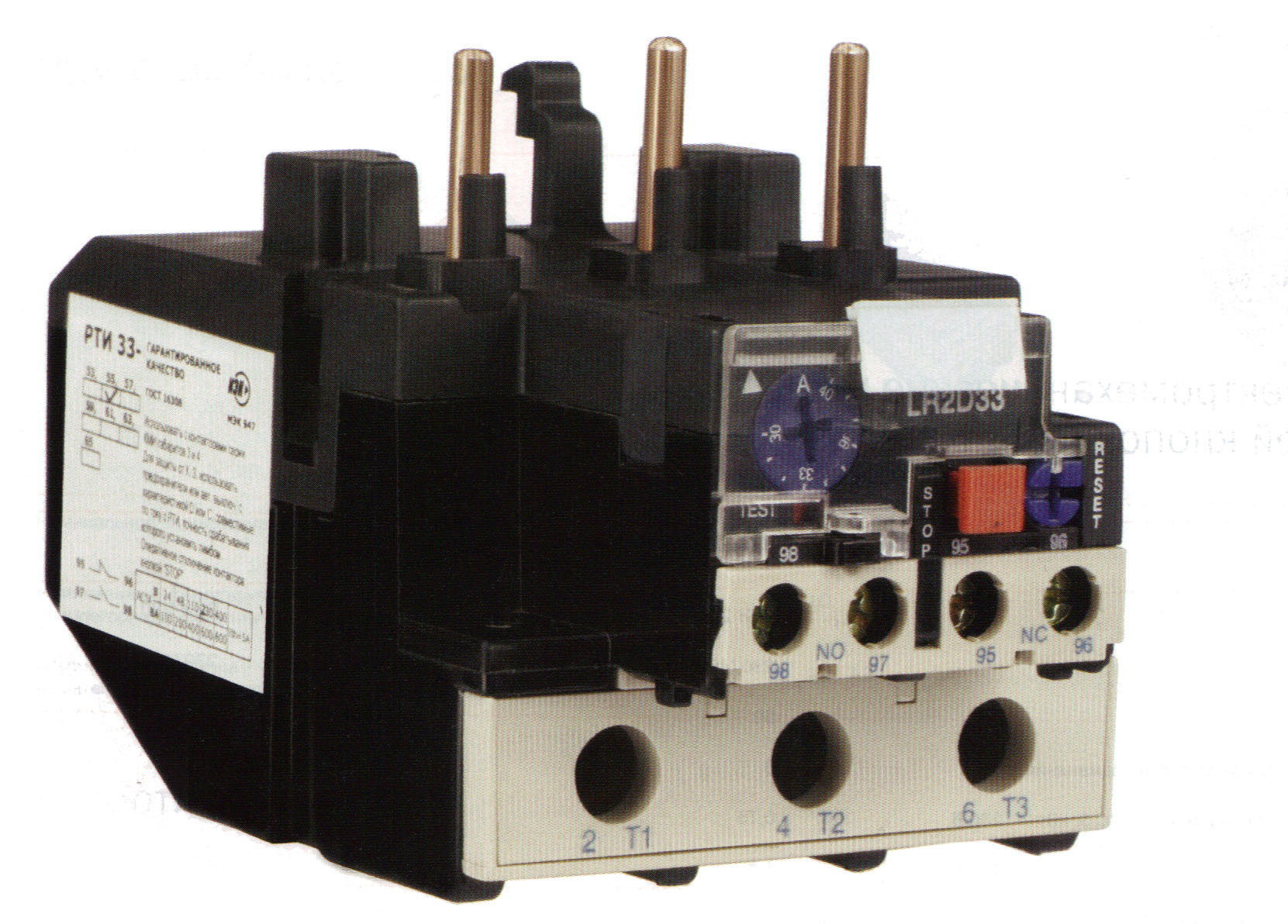

Рис. П.5.5. Электротепловое реле серии РТИ

Времятоковая характеристика реле серии РТИ приведена на рис. П.5.6.

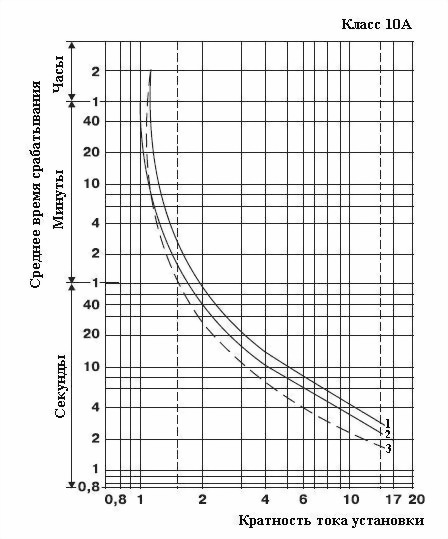

Рис. П.5.6. Времятоковая характеристика реле серии РТИ:

1 – симметричный трехфазный режим из холодного состояния;

2 – симметричный двухфазный режим из холодного состояния;

3 – симметричный трехфазный режим после длительного протекания

номинального тока (горячее состояние)

Выбор автоматического выключателя

Автоматический выключатель должен защищать сеть от токов коротких замыканий и от перегрузки, поэтому выбирается автоматический выключатель с комбинированным расцепителем.

1. Значение номинального напряжения автоматического выключателя U_нв должно соответствовать значению номинального напряжения сети U_ном:

U_нв U_ном,

U_нв 0,4 кВ.

2. Значение номинального тока теплового расцепителя должно быть больше или равно максимальному длительному расчетному значению тока группы электроприемников :

.

3. Ток срабатывания электромагнитного расцепителя отстраивается от пускового тока наиболее крупного двигателя:

,

где K_н – коэффициент надежности, учитывающий разброс параметров выключателя (для автоматических выключателей типа ВА 47-29 K_н = 1,5),

Выбираем автоматический выключатель (рис. П.5.7), данные которого приведены в табл. П.5.9.

Таблица П.5.9

Серия автомата	Число полюсов	Номинальный ток, А	Характеристика срабатывания расцепителя
ВА 47-29	3	25	B

Автоматические выключатели ВА 47-29 предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.

Выключатели ВА 47-29 с характеристикой срабатывания от тока короткого замыкания В (рис. П.5.8) имеют следующие области применения:

– бытовые цепи, выполненные алюминиевыми и медными проводами;

– нагрузки производственного характера с электродвигателями и пуско-регулирующими аппаратами люминесцентных ламп.

На рис. П.5.8 пунктирная линия – это верхняя граница времятоковой характеристики для автоматических выключателей с номинальным током

Рис. П.5.7. Автоматический выключатель ВА 47-29

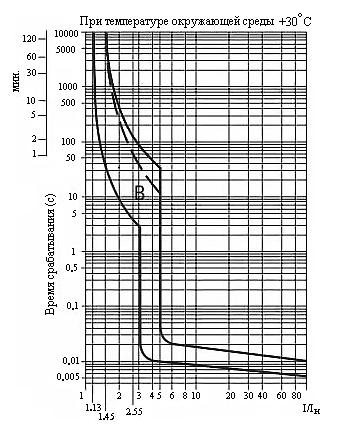

Рис. П.5.8. Времятоковая характеристика В

автоматического выключателя ВА 47-29

Проверяем чувствительности отсечки при двухфазных и однофазных коротких замыканиях. Расчетные значения коэффициентов чувствительности при двухфазных и однофазных коротких замыканиях определяются по соотношениям

где – минимальные токи коротких замыканий в точке К1; k_р – коэффициент разброса срабатывания отсечки по току (рекомендуется принимать 1,1k_р не менее 1,4–1,5).

Подставив значения, получаем
