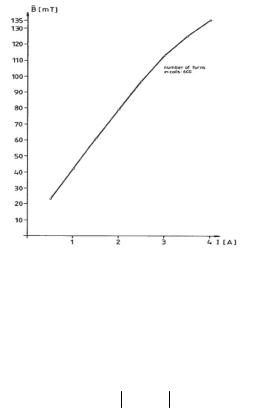

Рис.3б Средняя величина индукции магнитного поля как функция тока катушки

6.Пользуясь рис. 3б, по току катушки определите величину индукции магнитного поля в тестируемом образце. Эксперимент по детальному измерению индукции магнитного поля для различных токов катушки описан в приложении.

7.По результатам измерений вычислите угол поворота плоскости поляризации света:

12 1 2 ,

атакже величину постоянной Верде:

36

vk.com/club152685050 | vk.com/id446425943

0,5

.

.

580 .

3,0

525

505

440

9.Постройте графики зависимости угла поворота плоскости поляризации света от индукции магнитного поля в тестируемом образце В для разных длин волн исследуемого света. Определите коэффициенты углового наклона каждой из этих зависимостей. По значениям этих коэффициентов рассчитайте величину постоянной Верде для каждой длины волны и заполните таблицу 3.

10.Постройте график зависимости постоянной Верде от

длины волны V =f( ).

Таблица 3

37

vk.com/club152685050 | vk.com/id446425943

ПРИЛОЖЕНИЕ

Измерение распределения индукции магнитного поля в пространстве между полюсами магнита.

1.Используя аксиальный холовский зонд магнитометра, измерить индукцию магнитного поля вдоль всего промежутка между полюсами магнита с шагом 5мм. Зонд магнетометра ввести в одно из отверстий полюсов электромагнита. Подобную процедуру повторить для различных сил тока. Примерные результаты приведены на рис.3а. Индукция поля существенно возрастает к середине промежутка и спадает по бокам. При любом значении тока отношение максимального значения индукции к среднему значению, найденному численным интегрированием, равняется примерно 1.5.

2.Зная максимальную индукцию магнитного поля, вычислить среднюю индукцию для тестируемого образца при любом заданном токе катушки. Соответствующий график приведен на рис.3.

Предполагается, что индукция магнитного поля одинакова вдоль всего тестируемого образца.

3.Если поляризатор и анализатор скрещены, то полупрозрачный экран затемнен. Когда включается ток в катушках, и появляется продольное магнитное поле между полюсами магнита, он светлеет. По-

ворот анализатора на определенный угол обеспечивает максимальное прохождение света (положение 1).

РЕКОМЕНДАТЕЛЬНЫЙ БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Савельев И.В. Курс общей физики. СПб, М.: Лань, 2009. Т.2-3. 10-е изд.

2.Фриш С.Э. Курс общей физики. / Фриш С.Э., Тиморева А.В. СПб, М.: Лань, 2009. Т.2-3. 10-е изд.

3.Яворский Б.М. Справочник по физике / Б.М.Яворский, А.А.Детлаф. М.: ОНИКС, Мир и Образование,2008, 8-е изд.
