Гибридные композиты
Гибридные композиты получаются путем совмещения двух или более типов волокон. В итоге получаются материалы повышенной жесткости, прочности, стойкости и в некоторых случаях намного удешевленные. Так, например, включение в углепластик стекловолокон повышает жесткость материала. Делается это и с целью понижения цены (включение стекловолокон удешевляет углепластик), и для увеличения жесткости формируемой структур. Создание гибридных композиционных материалов путем совмещения в едином материале волокон разной природы является эффективным средством регулирования свойств композитов. При создании гибридных композитов нужно учитывать влияния различных факторов и природы самих материалов, а также использование их в различном соотношении.
Число всевозможных сочетаний материалов и свойств полученных гибридов великое множество, особенно в современном мире. Они используются в различных областях народного хозяйства, здравоохранения, военной, космической промышленности и др.
Существует пять основных типов гибридных композитов.
1 .Усредненный - волокна в таком КВМ смешиваются по всей массе композита. Отсутствуют участки макроконцентраций какого-либо волокна.
2. Внутрислоевой - волокна в каждом слое КВМ регулярно чередуются. К этому типу могут быть отнесены и армирующие гибридные ткани. Слои могу "размываться" между собой.
3. Межслоевой - каждый слой композита состоит из одного вида волокон (например, углепластиковая труба с наружными слоями стекловолокна).
4. Отдельные усилительные элементы (связки, ребра жесткости).
5. Так называемые супергибриды, т.е. слои композитов с органической матрицей и с металлической матрицей и листы металлической фольги, уложенные в определенной последовательности.
Наиболее часто встречаются внутри- и межслоевые типы гибридных материалов. Гибридные КВМ производят по обычной технологии, комбинируя углеволокнистые структуры с борными, стекловолоконными, арамидными или металлическими сложными структурами. При получении внутри- и межслоевого гибридного материала используются те же виды связующего, что и в обычных процессах получения углепластиков. Чтобы избежать коробления материала, рекомендуется симметричное относительно нейтральной оси расположение слоев с разными термодеформационными свойствами.
Существуют три основные причины, приводящие к необходимости гибридизировать пластики:
1) включение других волокон, превосходящих по каким-то параметрам, помогает ликвидировать недостатки;
2) включение волокон в композиты для использования преимуществ;
3) снижение цены полученного материала.
Первая категория материалов включают КВМ, к которым предъявляются большие требования к ударопрочности. Повышение ударной вязкости достигается обычно методом включения других высокопрочных волокон, обладающей большей работой разрушения. Альтернативой является гибридизация с высокопрочными волокнами с высокими адгезионными свойствами.
Таблица 1. Ударная вязкость гибридных композиционных материалов с эпоксидной матрицей
Массовая доля волокна, % |
Ударная вязкость по Изоду, Дж/м |
Массовая доля волокна, % |
Ударная вязкость по Изоду, Дж/м |
100(УВ) |
1495 |
100 (УВ) |
1495 |
75 (УВ), 25(кевлар) |
1815 |
75(УВ), 25 (СВ) |
2349 |
50 (УВ), 50(кевлар) |
2349 |
50 (УВ), 50 (СВ) |
2989 |
100(кевлар) |
2562 |
100 (СВ) |
3843 |
Низкая прочность при сжатии - основной недостаток КВМ из кевлара - может быть ликвидирован при гибридизации этого материала с УВ. Последнее является примером создания второй категории материалов.
Таблица 2. Свойства однонаправленных КВМ на основе волокон торнел-300, кевлар-49 и гибридных композитов с номинальной объемной долей волокна 60%
Массовая доля волокна, % |
Плотность |
Растяжение |
Сжатие |
Изгиб |
Сдвиг |
||||
Торнел |
кевлар |
, кг/м3 |
Е, ГПа |
, МПа |
Е , МПа |
сж, МПа |
°0,2, МПа |
и, МПа |
сд, МПа |
100 |
0 |
1600 |
145 |
1564 |
678 |
1006 |
1605 |
1605 |
91 |
75 |
25 |
1560 |
120 |
1282 |
474 |
937 |
1247 |
1357 |
76 |
50 |
50 |
1510 |
108 |
1213 |
413 |
688 |
827 |
1102 |
56 |
0 |
100 |
1350 |
77 |
1261 |
182 |
286 |
339 |
633 |
49 |
Оптимальным оказывается соотношение Кевлар и УВ 50:50. Еще большее влияние гибридизация оказывает на модуль упругости при сжатии: этот параметр почти удваивается при введении всего 5% УВ в КВМ с массовой долей стекловолокна 50%. Гибридизация углепластиков борными волокнами используется при создании ответственных конструкций, подвергающихся сжатию (горизонтальные стабилизаторы в самолетах, переборки крыльев, обтекатели и т.д.)
Механические свойства гибридных материалов
Материал |
Структура |
в, МПа |
сж, МПа |
Е, ГПа |
Бороэпоксидный |
0, ±45, 90° |
827 |
1516 |
131 |
Высокопрочный УВ-эпоксидный |
0, ±45, 90° |
772 |
758 |
90 |
Гибридный бор-УВ-эпоксидный |
(0° ± УВ 90 УВ) |
689 |
1474 |
124 |
При создании гибридного КВМ с соотношением УВ и борного волокна 50:50, сохраняется около 90% модуля упругости и прочности при сжатии относительно чистого боропластика.
Высокопрочные борные волокна хорошо выдерживают большие изгибные напряжения (они могут быть успешно использованы в местах соединений), в то время как углеродные волокна прекрасно работают на кручение и сжатие в арочных конструкциях.

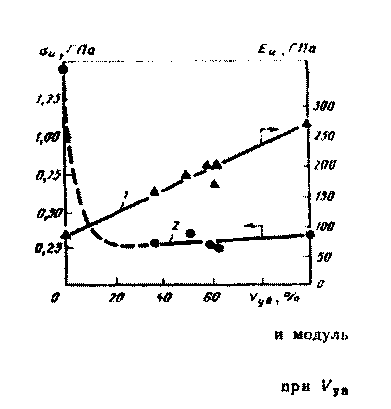

Р ис.1. Влияние содержания УВ на предел прочности и модуль упругости при растяжении КВМ вдоль волокон
На рис. 1 представлено изменение модуля упругости и прочности "межслоевого" гибридного КВМ. Чемис и Ларк показали наличие "синергетического эффекта", связанного с увеличением жесткости УВ-слоев по мере удаления от нейтральной плоскости. Модуль упругости при изгибе изменяется по правилу аддитивности во всем интервале содержания УВ и стекловолокна, однако существенно зависит от вида верхнего слоя. При массовой доле УВ 60% и стекловолокна 40%, модуль упругости при изгибе меняется от 85 до 275 ГПа в зависимости от того, вверху или внизу расположен УВ-слой.

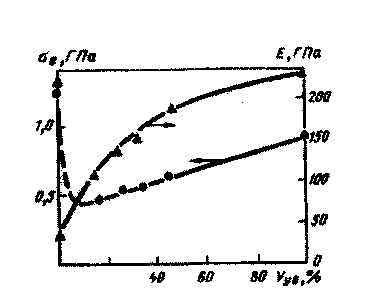

Р ис.2. Зависимость модуля упругости и предела прочности при изгибе гибридного СВ-УВ КВМ от содержания УВ
Таким образом, значимым оказывается не только содержание компонентов в гибридных материалах, но и последовательность их включения в КВМ.
Усталостные свойства стеклопластиков могут быть повышены, введением УВ. Очевидно, что усталостные свойства гибридов практически совпадают с теми же характеристиками углепластиков и оказываются существенно выше, чем у стеклопластиков. Этот эффект может быть объяснен тем, что при равных нагрузках первыми ее воспринимают более жесткие углеродные волокна, обладающие и лучшими усталостными характеристиками. Для усталостных свойств не играет роли последовательность слоев в гибридном материале. Усталостные свойства гибридов зависят только от типа применяемого волокна и выкладки. Так, межслоевые гибридные материалы обладают лучшими усталостными свойствами, нежели внутрислоевые. Целью получения гибридного композиционного материала может служить также улучшение электрических, термических или фрикционных свойств углепластиков. Так, введение небольшой добавки УВ в асбестофенольные подшипники, увеличивает их износостойкость на 2560%. Тонкий слой УВ, включенный в пресс-материал для деталей машин, делает их электропроводными, и, следовательно, исключаются радиопомехи, возникающие при работе механических устройств. С помощью этого метода можно избавиться и от статического электричества.
Гибридные армированные пластики
Возможны различные варианты сочетания непрерывных армирующих волокон:
- создание гетероволокнистых материалов по принципу однородных смесей (волокна различных типов равномерно распределяются в первичной нити или жгуте) (таблица 4).
- использование многокомпонентного армирующего материала: ткани, мата или шпона из различных нитей и жгутов (таблица 5).
-чередование слоев листовых армирующих материалов с различными волокнами (таблица 6)
Таблица 4. Свойства эпоксидных композитов на основе борокарбокстеклонитей
Объемное содержание в нитях волокон, % |
10-3 кг/м3 |
Прочность, МПа |
Модуль упругости Е, ГПа |
||||
Борных |
Углеродных |
Стеклянных |
при изгибе |
при сжатии |
при сдвиге |
||
78,1 |
10,4 |
11,5 |
1,84 |
1640 |
840 |
63,1 |
215 |
56,5 |
32,9 |
10,6 |
1,71 |
1660 |
827 |
53,0 |
190 |
46,2 |
42,7 |
11,1 |
1,72 |
1650 |
745 |
44,3 |
202 |
27,2 |
67,9 |
4,9 |
1,56 |
810 |
430 |
|
103 |
Таблица 5. Свойства эпоксидных композитов на основе боростеклоткани
Объемное содержание в тканях волокон, % |
Модуль упругости Е, ГПа |
10-3, кг/м3 |
Прочность, МПа |
|||
Борных |
Стеклянных |
при изгибе |
при сжатии |
при растяжении |
||
83,5 |
16,5 |
152 |
1,8 |
1090 |
1240 |
72 |
80,7 |
19,3 |
118 |
1,7 |
730 |
1130 |
87 |
64,5 |
35,5 |
87 |
1,73 |
980 |
1040 |
120 |
Таблица 6. Свойства карбооргано- и карбостекловолокнитов с послойным чередованием углеродных и органических волокон
Композит |
Объемное содержание волокон, % |
10-3, кг/м3 |
Модуль упругости Е, ГПа |
Прочность МПа |
Ударная вязкость а, кДж*м2 |
|||||
Углеродных |
Органических (арамидных) |
Стеклянных |
при изгибе |
при сжатии |
||||||
Карбоор-гановолокнит |
40 |
14 |
|
1,4 |
175 |
980 |
520 |
150 |
||
|
38 |
22 |
|
1,35 |
165 |
820 |
530 |
260 |
||
Карбо- стекло- волокнит |
30 |
|
17 |
1,52 |
85 |
460 |
320 |
180 |
||
|
17 |
|
33 |
1,62 |
77 |
410 |
300 |
1752 |
||
|
4 |
|
46 |
1,76 |
65 |
730 |
240 |
241 |
Наиболее распространение среди гетероволокнистых композитов получили трехкомпонентные материалы, например, углестекло-, органоборугле-, углеоргановолокниты. Независимо от технологических приемов сочетания волокон различие в термоупругих характеристиках армирующих волокон вызывают появление термических напряжений в процессе формования композита и при изменении температурных режимов эксплуатации трехкомпонентного материала в изделии. Удачным считается сочетание арамидных и углеродных волокон вследствие того, что значения предельных температурных коэффициентов термического расширения у них близки и поэтому внутренние термические напряжения не столь значительны.
При сочетании углеродных и арамидных волокон в разном соотношении были получены однонаправленные композиты с существенно более высокими значениями прочности при сжатии, изгибе и сдвиге в сравнении с органокомпозитами.
В дальнейшем широкое промышленное применение могут найти волокна, полученные методом осаждения (борные или дешевые 81С) с эпоксидными связующими. В случае, когда при малом количестве добавок высокопрочных (высокомодульных) волокон, композиционные материалы могут быть экономически выгодны, такие волокна могут быть включены в гибридные материалы. Эти волокна перспективны для композитов с металлической матрицей, сфера применения которых смещается в область средних и высоких температур эксплуатации. Применение лопастей винтов в самолетостроении или лопаток турбин из композитов, армированных 81С-волокнами, обеспечивает лучшие свойства и защиту этих узлов от посторонних предметов.
Таблица 7. Свойства однонаправленных гибридных композитов на основе углеродного волокна Торнел-300 и арамидного волокна Кевлар-49
Параметр |
Объемное содержание (углеродных/арамидных) волокон, % |
|||
100/0 |
75/25 |
50/50 |
0/100 |
|
Плотность, г/см3 |
1,60 |
1,56 |
1,51 |
1,35 |
Модуль упругости Е, ГПа |
145,48 |
119,97 |
108,25 |
77,22 |
Предел пропорциональности, МПа |
680 |
470 |
410 |
180 |
Прочность при растяжении. ГПа |
1,57 |
1,28 |
1,21 |
1,66 |
Прочность при сжатии, ГПа |
1,014 |
0,94 |
0,69 |
0,29 |
Прочность при сдвиге (испытание на изгиб короткой балки), МПа |
91,01 |
75,85 |
55,85 |
48,95 |
Технический интерес представляют гибридные углеорганоэпокситекстолиты, обладающие при незначительном снижении жесткости и прочности в осевом направлении удовлетворительной прочностью при сжатии. Арматурой для текстолитов служат равновесные ткани из органических волокон Кевлар-49 и углеродных Торнел-300. Свойства однонаправленных и слоистых композитов на основе лент и тканей из арамидного и углеродного волокна приведены в таблице 8.
Таблица 8 - Свойства гибридных композитов на основе УВ Торнел-300 и арамидного волокна Кевлар-49
Объемное содержание в армирующем материале углеродных и арамидных волокон (Торнел-300/Кевлар-49), % |
Модуль упругости Е, ГПа |
Прочность при растяжении, ГПа |
Предел пропорциональности, МПа |
Прочность МПа при |
|
сжатии |
сдвиге |
||||
Однонаправленные ленты |
|
|
|
|
|
100/0 |
145 |
1,56 |
335 |
1007 |
91 |
75/25 |
120 |
1,28 |
280 |
938 |
76 |
50/50 |
108 |
1,21 |
301 |
688 |
56 |
0/100 |
77 |
1,26 |
109 |
286 |
49 |
Ортогонально-армированные ленты |
|
|
|
|
|
100/0 |
70 |
0,76 |
|
906 |
|
75/25 |
68 |
0,64 |
166 |
593 |
|
50/50 |
55 |
0,57 |
81 |
369 |
|
0/100 |
387 |
0,60 |
39 |
153 |
|
Сбалансированные ткани |
|
|
|
|
|
100/0 |
66 |
0,48 |
139 |
558 |
40 |
75/25 |
62 |
0,47 |
114 |
278 |
32 |
50/50 |
51 |
0,42 |
55 |
241 |
29 |
0/100 |
37 |
0,57 |
38 |
165 |
26 |
