Ребристые площадки для маршей типа лмп

Марка	Размеры, мм			Расход материалов		Масса, т
	L	H	А	Бетон, м³	Сталь, кг
ЛПП 14.12в	1440	240	1200	0,20	12,3	0,50
ЛПП 14.13в			1325	0,240	14,4	0,60
ЛПП 14.15в			1475	0,24	13,6	0,59
ЛПП 15.15в	1540		1490	0,3	14,8	0,76
ЛПП 16.15в	1610			0,31	16,4	0,77
ЛПП 16.16в			1640	0,26	16,9	0,65

СТБ 1169-99

Структура условного обозначения (марки) лестничных площадок:

Х Х. Х. х - Х - Х

						Виды отделки поверхности обозначают прописными буквами (за исключением гладкой бетонной поверхности из тяжелого бетона на обычном цементе, которую в марке не указывают): Ш — шлифованная мозаичная поверхность; К — облицованная керамической плиткой; Г — гладкая поверхность декоративного конструкционного слоя бетона на белом или цветном цементах Наличие у площадок к — опорных консолей (при необходимости), м — отверстий для мусоропроводов, у — усиления узла для опирания маршей Исполнение элементов лестниц л – левое Расчетную временную нагрузку: 4 — при нагрузке 3,5 кПа, 5 — при нагрузке 4,7 кПа; Вид бетона: Л  из легкого бетона, Только для конечных площадок в  верхняя Номинальная ширина (округлённая до целого числа), дм Номинальная длина, (округлённая до целого числа), дм Тип элемента лестницы: — лестничные площадки: 1ЛП — плоские для маршей типа ЛМ; 2ЛП — ребристые для маршей типа ЛМ; ЛПФ — ребристые для маршей типа ЛМФ; ЛПП — ребристые площадки и полуплощадки для маршей типа ЛМП;

СТБ 1169-99

Примеры

1. Марш типа ЛМ, длиной 2720мм, шириной 1050мм, высотой вертикальной проекции 1400мм, под расчетную нагрузку 3,5кПа, из легкого бетона, с гладкой бетонной поверхностью:

ЛМ 27.11.14-4Л

2. Марш типа ЛМФ, длиной 4946мм, шириной 1500мм, высотой вертикальной проекции 2100мм, под расчетную нагрузку 4,7кПа , из тяжелого бетона:

ЛМФ 49.15.21-5

3. Марш типа ЛМП, длиной 5650мм, шириной 1150мм, высотой вертикальной проекции 1650мм, под расчетную нагрузку 4,7кПа , из тяжелого бетона, с верхней удлиненной полуплощадкой:

ЛМП 57.11.17-5-1

4. Площадка типа 1 ЛП, длиной 2980мм, шириной 1300мм, верхняя, под расчетную нагрузку 3,5кПа, со шлифованной мозаичной поверхностью:

1ЛП 30.13в-4-Ш

5. Площадка типа ЛПФ длиной 2500мм, шириной 990мм, под рас­четную нагрузку 4,7кПа, с консолями, облицованная керамической плиткой:

ЛПФ 25.10-5-кК

6. Проступь, типа 1ЛН длиной 1350мм и шириной 320мм со шлифованной мозаичной поверхностью:

1ЛН 14.32-Ш

7. Ступень, типа ЛС длиной 1500мм, высотой 145мм, изготовлен­ная из тяжелого бетона, с закладными изделиями для крепления ограждения, с гладкой поверхностью декоративного конструкционного слоя бетона на белом цементе, предназначенная для лестницы с подъемом по часовой стрелке:

ЛС 15-1Гл

8. Ступень типа ЛС длиной 1200мм, высотой 168мм, изготовлен­ная из тяжелого бетона, с гладкой верхней лицевой поверхностью бе­тона на обычном цементе:

ЛС 12.17

9. Ступень типа ЛСВ, длиной 1310мм (предназначенная для маршей шириной 1200мм), высотой 145мм, изготовленная из легкого бетона, со шлифованной мозаичной поверхностью декоративного конструкционного слоя бетона на цветном цементе и мраморном щебне:

ЛСВ 12-Л-Ш

Серия 1.225-2

Выпуск 12

Прогоны

(для зданий с кирпичными стенами)

Марка	Длина L, мм	Ширина b, мм	Высота h, мм	Опирание, мм	Вес, кг	Размер в свету
ПРГ 28.1.3-4т	2780	120	300	180	250	2420
ПРГ 32.1.4-4т	3180	120	400		380	2820
ПРГ 36.1.4-4т	3580	120	400		430	3220
ПРГ 60.2.5-4т	5980	200	500	200	1500	5580

Опорные подушки

(для зданий с кирпичными стенами)

Марка	Длина L, мм	Ширина b, мм	Высота h, мм	Вес, кг
ОП 4.4-Т	380	380	140	50
ОП 5.2-Т	510	250		50
ОП 5.4-Т		380		70
ОП 6.2-Т	640	250	220	90
ОП 6.4-Т		380		140

Серия 1.225-2

Выпуск 12

Структура условного обозначения прогонов и опорных подушек:

Х Х - Х

			Для прогонов - расчетная нагрузка Вид бетона: Т – из тяжелого бетона, Номинальная длина, ширина, высота (для прогона) (округлённая до целого числа), дм Обозначение типа конструкции: ПРГ – прогон прямоугольного сечения ОП – опорная плита

Пример

1. Прогон прямоугольного сечения длиной 5980мм, шириной 200мм и высотой 500мм с расчетной нагрузкой 39,2кН/м (4000 кгс/м), изготовленный из тяжелого бетона.

ПРГ 60.2.5-4т

2. Опорная плита длиной 640мм, шириной 380мм изготовленная из тяжелого бетона.

ОП 6.4-Т

Серия 1.238-1

Выпуск 3

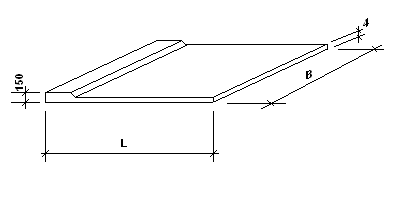

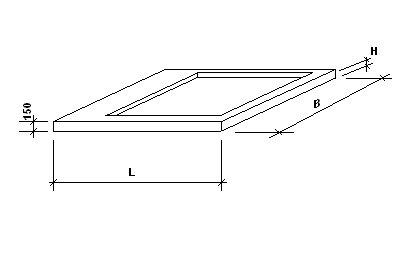

Козырьки входов

Вид конструкции и эскиз	Марка	Размеры, мм			Расход материала		Масса, т
		L	B	H	Бетон, м3	Сталь, кг
	КВ 18.19-6	1880	1790	80	0,35	33,09	0,875
	КВ 18.19-13					48,23	0,875
	КВ 24.19-6		2390		0,47	42,87	1,165
	КВ 24.19-13					61,40	1,165
	КВ 30.19-6		2990		0,59	61,44	1,470
	КВ 30.19-13					84,59	1,470
	КВ 24.19-6-1		2390	150	0,50	45,78	1,220
	КВ 24.19-13-1					64,31	1,220
	КВ 30.19-6-1		2990		0,62	64,57	1,535
	КВ 30.19-13-1					87,72	1,535
	КВ 30.19-6-2			300	0,91	61,17	2,275
	КВ 30.19-13-2					70,51	2,275
