Методы и средства обнаружения и подавления диктофонов и акустических закладок Обнаружение и подавление акустических закладок
Для обнаружения радиозакладок в выделенных помещениях могут использоваться индикаторы поля, сканирующие приемники, программно-аппаратные комплексы и другие средства.
Выбор средств поиска закладок зависит от канала по которому передается информация. Это может быть радиоканал, инфракрасный канал, проводная линия сети электропитания, вибрационный и т.д.
Соответственно для поиска закладок необходимо использовать несколько поисковых приборов, способных анализировать эти технические каналы утечки информации, либо применять многофункциональные поисковые комплексы.
Примером многофункционального программно-аппаратного комплекса для поиска акустических закладок может служить поисковый прибор ST 031 "Пиранья".
Данный прибор предназначен для проведения оперативных мероприятий по обнаружению и локализации технических средств негласного получения информации использующих для передачи информации радиоканал, инфракрасный канал, слаботочные проводные линии, сети электропитания и др.
Прибор позволяет обрабатывать поступающие низкочастотные сигналы в режиме осциллограф либо спектроанализатор с индикацией численных параметров.
Технические характеристики прибора приведены в таблице 1, а внешний вид на рис. 1.
Таблица 1
Многофункциональны поисковый прибор ST 031 "Пиранья"
Технические характеристики ST 031 "ПИРАНЬЯ" |
|
Высокочастотный детектор-частомер |
|
Диапазон рабочих частот, МГц |
30-2500 |
Чувствительность, мВ |
<2 (200МГц-1000МГц) |
|
4 (1000МГц-1600МГц) |
|
8 (1600МГц-2000МГц) |
Динамический диапазон, дБ |
60 |
Чувствительность частотомера, мВ |
<15 (100МГц-1200МГц) |
Точность измерения частоты, МГц |
± 0,1 |
Сканирующий анализатор проводных линий |
|
Диапазон сканирования, МГц |
0,01-15 |
Чувствительность, при с/ш 10 дБ, мВ |
<0,5 |
Шаг сканирования, кГц |
5(1) |
Скорость сканирования, кГц |
50-1500 |
Полоса пропускания, кГц |
10 |
Избирательность по соседнему каналу, дБ |
30 |
Режим детектирования |
АМ, ЧМ |
Допустимое напряжение в сети, В |
600 |
Детектор ИК излучения |
|
Cпектральный диапазон, нм |
770-1000 |
Пороговая чувствительность, Вт/Гц2 |
10(-13); |
Угол поля зрения, град. |
30 |
Полоса частот, МГц |
5 |
Детектор НЧ магнитного поля |
|
Диапазон частот, кГц |
0.3-10 |
Пороговая чувствительность, А/(м х Гц2) |
10(-5) |
Виброакустический приемник |
|
Чувствительность, В х сек2/м |
1 |
Собственный шум в полосе 300Гц-3000Гц, мкВ |
50 |
Акустический приемник |
|
Чувствительность, мВ/Па |
>=5 |
Диапазон частот, Гц |
300-6000 |

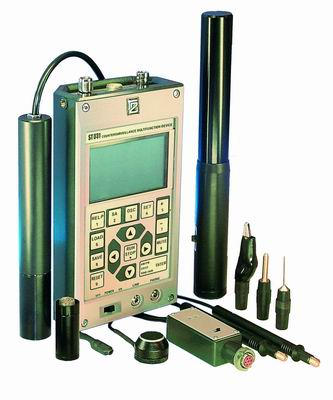

Рис.1. Многофункциональны поисковый прибор ST 031 "Пиранья".
Так как наиболее часто для снятия речевой информации применяются акустические закладки использующие для передачи информации радиоканал то наиболее эффективным способом борьбы с утечкой информации по радиоканалу является постоянный радиоконтроль в выделенных помещениях. Для этого рекомендуется организовывать пункт радиоконтроля.
Примером средства для организации радиоконтроля может служить программно-аппаратный комплекс «Квадрат».
Комплекс устанавливается в помещении специально для этого выделенном.
Для контролируемого помещения создается база данных электромагнитной обстановки, которая сохраняется в персональном компьютере. При создании базы данных рекомендуется разнести антенны как можно дальше друг от друга. Провести сканирование заданного радиочастотного диапазона, сравнить полученные данные со всех антенн и внести их базу данных.
Далее одна из антенн устанавливается как можно дальше за пределами контролируемых помещений, а одна или несколько (до трех) антенн внутри контролируемого помещения.
В дальнейшем производится круглосуточное сканирование заданного радиочастотного диапазона.
Программно-аппаратный комплекс позволяет анализировать появление радиосигнала по времени, частоте, ширине спектра, периодичности появления, соответствию спектра сигнала заданному спектру и др. (Более детально возможности программно-аппаратного комплекса были изучены в ходе выполнения практических работ).
В случае появления нового, не включенного в базу данных радиобстановки, радиосигнала, проводится его анализ с целью принятия решения о принадлежности к средству негласного съема информации.
В случае установления наличия технического канала утечки информации, до обнаружения местонахождения радиозакладки и ее ликвидации на частоте сигнала может быть поставлена радиопомеха с помощью специальных комплексов постановки радиопомех (радиоподавления).
Различают два способа постановки радиопомех:
- заградительная;
- прицельная.
При заградительной радиопомехе – сигнал помехи устанавливается в широкой полосе частот. Данный способ, как правило используется в случае когда необходимо подавить не один, а несколько существующих радиосигналов. Так же этот способ может быть эффективен при работе закладки с псевдослучайной перестройкой несущей частоты или шумоподобной с псевдослучайной фазовой модуляцией
При прицельной радиопомехе – сигнал помехи излучается на частоте передачи радиозакладки.
Более эффективной для подавления радиозакладки является прицельная радиопомеха, т.к. в этом случае вся мощность радиопередатчика сосредоточена на определенной частоте, на которой работает радиозакладка.
Во втором случае – мощность передатчика помех распределена в более широком частотном диапазоне. В результате уровень сигнала радиозакладки может превышать уровень сигнала шума генератора помехи, что мы наглядно видели при проведении лабораторной работы.
Для постановки заградительной помехи, при защите от маломощных радиозакладок, можно использовать генераторы пространственного зашумления, которые используются для защиты информации от утечки от ПЭМИН при работе персональных компьютеров.
Например, постановщик радиопомех "ПРП-2500" предназначен для предотвращения несанкционированного получения информации с использованием малогабаритных радиопередатчиков, а также для защиты от радиоуправляемых взрывных устройств. Может использоваться для подавления устройств сотовой, транкинговой, пэйджинговой связи.
Внешний вид представлен на рисунке 2.
Рис. 2. Постановщик радиопомех "ПРП-2500".
Принцип работы основан на постановки шумовой помехи в широком диапазоне частот 0,1-2500 МГц при интегральной мощности помехи 40 Вт. Варианты исполнения: кейс, сумка. Питание: автономное или 220 В.
Для постановки прицельных помех на частоте передачи радиозакладки может использоваться устройство постановки помех АРК-СП.
В данном устройстве программное обеспечение позволяет с высокой скоростью настраивать передатчик на предварительно заданные частоты в диапазоне от 65 до 1000 МГц. Передатчик создает прицельную по частоте помеху с узкополосной и широкополосной модуляцией несущей частоты специальными сигналами: речевая фраза или тональный сигнал. Мощность помехи - 150 - 200 мВт. Аппаратура позволяет осуществлять постановку помех одновременно (попеременно) на четырех частотах (время излучения на одной не менее 50 мс).
При использовании систем пространственного зашумления необходимо учитывать, что сигнал помехи одинаково воздействует на средства разведки и другие радиоэлектронные средства. Поэтому при подготовке к применению средств пространственного зашумления необходимо учитывать электромагнитную совместимость радиоэлектронных средств, а также требования санитарно-гигиенических норм.
Для защиты речевой информации от утечки при использовании сетевых (телефонным линиям, линиям сигнализации и т.д.) акустических закладок применяются помехоподавляющие фильтры нижних частот и системы линейного зашумления. Более детально вопросы применения фильтров и генераторов линейного зашумления для развязывания сигналов и защиты речевой информации будут рассмотрены в более поздних лекциях.
При выборе фильтров и генераторов линейного зашумления необходимо учитывать, что полоса пропускания фильтров (нижние и верхние частоты генерируемого сигнала шума) могут не перекрывать частоты, на которых происходит передача информации с помощью акустических закладок. Т.е. если фильтр (генератор шума) защищает диапазон частот от 100 кГц до 1 МГц, то он не закроет канал утечки информации, созданный закладкой, работающей на частоте менее 100 кГц. Поэтому, даже при установке устройств защиты, необходимо осуществлять постоянный контроль состояния проводных линий.
