Построение линейного масштаба.
Дано: Численный масштаб 1:25 000 |
В результате получаем основание масштаба длиной 4 см (что соответствует 1000 м на местности) |
|||||||
Построить: линейный масштаб |
На лист миллиметровой бумаги тонким твердым карандашом при помощи линейки наносим несколько оснований масштаба.
4 см
т.е. отложили несколько раз по 1000 м
Подписываем масштаб. Обязательно указываются единицы измерения (м, км). Первое основание масштаба делаем более дробным (делим по 1 мм). В нашем случае деление произведено на 40 частей.
м 1000 |
|
|
|
|
|
|
0 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 км |
|||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||
Дробную часть масштаба раскрашиваем соответственно правилу: первые (ближайшие к 0 м) два миллиметра не закрашиваются, у следующих двух миллиметров закрашивается нижняя половина и т.д. Над дробным основанием масштаба можно подписать значения соответствующие сантиметровым (или более мелким) делениям.
м 1000 |
750 |
500 |
250 |
0 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 км |
||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||
7. Измерение расстояний при помощи линейного масштаба производится циркулем-измерителем. Раствор циркуля переносится на линейный масштаб. Правая ножка циркуля совмещается с одним из штрихов основания (рис. 1) так, чтобы левая попала на отрезок левее нуля (рис. 2). Затем снимается отсчет.

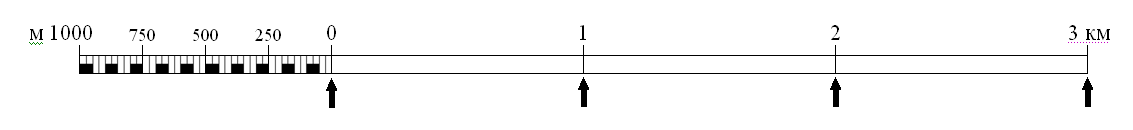

Рис.1. Стрелками показаны штрихи основания, с которыми может быть совмещена правая ножка циркуля-измерителя. |

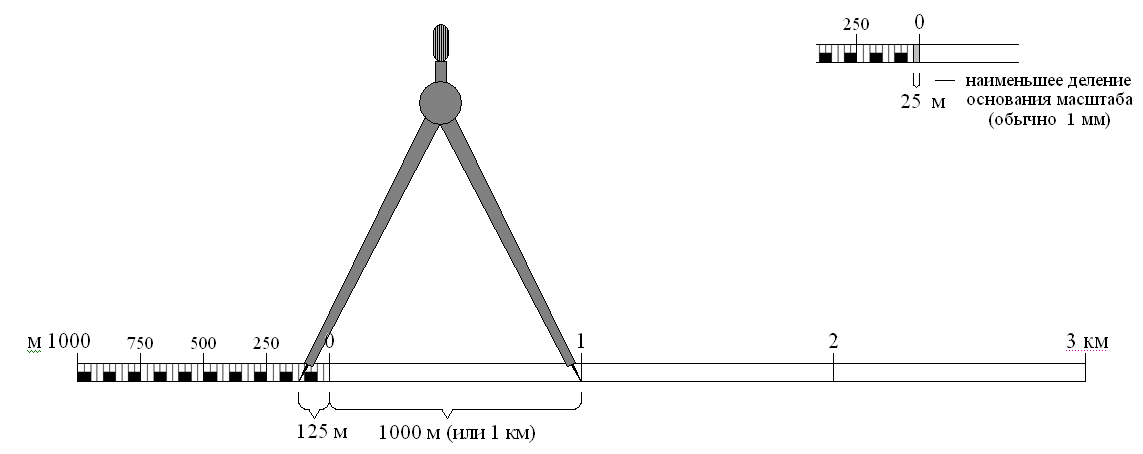

Рис. 2. Снятие отсчета по линейному масштабу (на примере 1:25 000). |
ВНИМАНИЕ!!! Нецелесообразно определять расстояние с точностью более чем половина наименьшего деления основания масштаба!
|
Точность измерения расстояний при помощи линейного масштаба.
Графическая точность будет составлять расстояние на местности соответствующее наименьшему делению основания масштаба (наименьшее деление обычно составляет 1 мм). Предельная точность в 2 раза меньше графической.

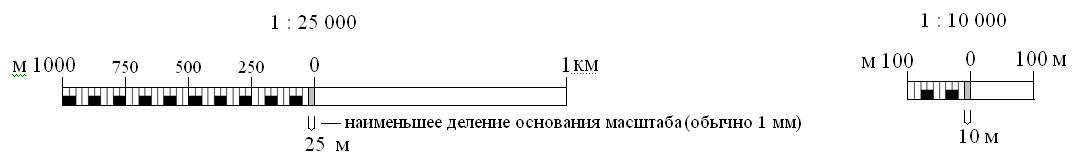

Рис. 3. Графическая точность при измерениях с использованием линейного масштаба (на примере 1:25 000) |
(Учитывая что, графическая точность - это расстояние на местности соответствующее наименьшему делению основания масштаба, а в масштабе 1:25 000 в 1 мм (на карте) - 25 м (на местности), то получаем графическую точность равную 25 м)
(т.к. предельная точность в 2 раза меньше графической) |
