Распределители
Двухлинейный двухпозиционный распределитель
В двухлинейном двухпозиционном распределителе имеются штуцер А для присоединения рабочей линии и напорный штуцер Р для подвода давления (рис. 40). С помощью этого клапана можно осуществлять управление потоком жидкости посредством открытия или закрытия прохода:
Рис. 40. 2/2-распределитель золотникового типа
– нейтральное положение (поток из линии Р в линию А заперт); включенное положение (поток из линии Р в линию А открыт).

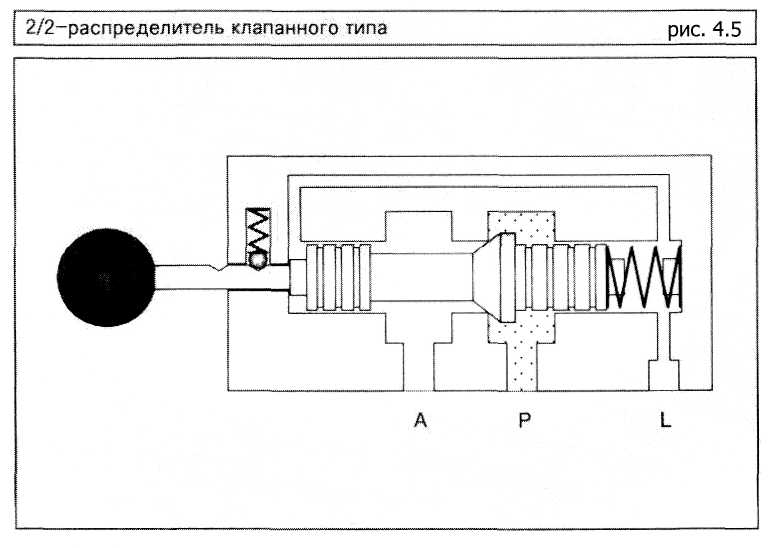

Рис. 41. 2/2-распределитель клапанного типа
Рис. 42. Условное изображение распределителя клапанного типа
Распределители (рис. 41-42) клапанного типа нередко условно обозначают на схемах с изображением седла, что не предусмотрено стандартами. Имеются также варианты таких клапанов с нейтральным положением «проток жидкости из линии Р в линию А».
Рис. 43. Управление работой
гидроцилиндра одностороннего действия
Рис. 44. Управление работой гидроцилиндра
одностороннего действия (распределитель, разрез)
На рисунке 43 показана схема управления гидроцилиндром одностороннего действия, а на рисунке 44 – вид распределителя в разрезе.
Существуют также и иные возможности применения двухлинейного двухпозиционного распределителя (рис. 45-46):
в качестве перепускного клапана, например, в схеме для переключения с режима ускоренного хода на режим подачи, или для включения циркуляции жидкости с безнапорным режимом работы насоса;
для подключения и отключения различных гидроаппаратов;
для управления гидромотором в одном направлении.
Рис. 45. Безнапорная циркуляция подаваемой насосом жидкости
Рис. 46. Схема для переключения
с режима ускоренного хода на режим подачи
Рис. 47. Схема,
обеспечивающая различные уровни давления в системе
Трехлинейный двухпозиционный распределитель
В трехлинейном двухпозиционном распределителе (рис. 48, 49, 50) предусмотрен подвод рабочей линии А, напорной линии Р и линии слива Т, подсоединяемой к гидробаку. С помощью этого распределителя осуществляется управление потоком рабочей жидкости при переключении в следующие положения:
нейтральное: линия Р заперта, линия А соединена с линией Т;
включенное: слив через Т заперт, поток из линии Р в линию А.
Существуют также трехлинейные двухпозиционные распределители, открытые в нейтральном положении, то есть пропускающие в этом положении поток из линии Р в линию А (рис. 51).
Рис. 48. Трехлинейный двухпозиционный распределитель
Рис. 49. Управление гидроцилиндром одностороннего действия
Рис. 50. Управление гидроцилиндром одностороннего действия
(распределитель, разрез)
Рис. 51. Применение 3/1-распределителя в качестве переключателя
Четырехлинейный двухпозиционный распределитель
В четырехлинейном двухпозиционном распределителе (рис. 52, 53) имеются два рабочих штуцера А, В, один напорный Р и один сливной, присоединяемый к гидробаку, Т.
При нейтральном положении: поток из Р в В и из А в Т;
во включенном положении: из Р в А и из В в Т.
Рис. 52. 4/2-распределитель с тремя рабочими поясками
Рис. 53. Управление работой гидроцилиндра двустороннего действия
Существуют также 4/2-распределители, в которых имеется только два рабочих пояска (рис. 54). Такие клапаны не требуют подключения линии для отвода утечек рабочей жидкости. Следует иметь в виду, что у этих распределителей штуцер Т, подсоединяемый к гидробаку, и рабочие штуцеры А и В проходят через сливную крышку клапана.
Поэтому учитывая, что давление в сливном штуцере Т воздействует на сливную крышку клапана, в технических паспортах распределителей такой конструкции максимальное давление в линии Т всегда задается меньшим, чем с напорной стороны.
Рис. 54. 4/2-распределитель с двумя поясками
Для выбора нужного распределителя имеют значение также переходные положения. Поэтому их указывают в детальных условных изображениях на схемах. Но поскольку при этом речь идет не о фиксированных позициях распределителей при их переключениях, то соответствующие рамки для промежуточного положения на изображениях наносят тонкой штриховой линией.
Рис. 55. Переходные положения
четырехлинейного двухпозиционного распределителя
4/2-распределители применяют для управления:
гидроцилиндром двухстороннего действия;
реверсивными гидромоторами;
двумя цепями (контурами) управления.
Вместо 4/2-распределителя может быть применен также и 5/2-распределитель (рис. 56).
Рис. 56. 5/2-распределитель
Четырехлинейный трехпозиционный распределитель
4/3-распределители золотникового типа просты по конструкции, тогда как аналогичные распределители клапанного типа сложны и дороги (рис. 57). Например, 4/3-распределитель в клапанном исполнении может быть собран из четырех отдельных двухлинейных распределителей.
Рис. 57. 4/3-распределитель (среднее положение)
В 4/3-распределителях задаются переходные положения (рис. 58).
Рис. 58. Промежуточные
(переходные) положения 4/3-распределителя
Представленный на этом рисунке 4/3-распределитель в среднем положении имеет положительное перекрытие. Левые и правые переходные положения являются комбинацией положительного и отрицательного типов перекрытия.
Особенности решаемой задачи управления определяют характер среднего положения распределителя. Многопозиционные клапаны могут быть конструктивно выполнены в форме пятилинейных распределителей (рис. 59).
Рис. 59. 5/3-распределитель
Рис. 60. 4/3-распределитель,
обеспечивающий холостой режим работы насоса
С помощью этого распределителя можно включать в работу только одну цепь управления.
Рис. 61. Схема, обеспечивающая безнапорную работу насоса
Рис. 62. Распределитель,
обеспечивающий холостой режим работы насоса (вид в разрезе)
Рис. 63. 4/3-распределитель (среднее положение «ЗАПЕРТО»)
Если необходимо включать в работу несколько цепей управления, то для управления работой каждой из таких цепей в отдельности можно применить 4/3-распределитель (рис. 64). В случаях, когда готовую к работе гидроустановку приходится переключать на режим безнапорной работы насоса, такое переключение выполняется 2/2-распределителем.
Рис. 64. Пример применения 4/3-распределителя
К числу возможного применения четырехлинейного трехпозиционного распределителя относится прежде всего задача управления гидроцилиндрами двухстороннего действия или гидромоторами (останов, вращение вправо, вращение влево).
