1.5.11 Спецификация элементов заполнения проёмов.

Поз.	Обозначения	Наименование	Кол-во на этаж			Масса ед.кг	Приме- чание
Поз.	Обозначения	Наименование				Масса ед.кг	Приме- чание
1	2	Всего
Окна
ОК1	Индивидуально	ОРС 18-15	48	49	97		1510
Дверные блоки
1	ГОСТ 24698-81	ДН 21-15	4	0	4		2070
2	ГОСТ 24698-81	ДГ 21-10	28	22	50		2070
3	ГОСТ 6В29-74	ДГ 21-15	5	3	8		2070
4	ГОСТ 6В29-74	ДГ 21-8	27	12	39		2070

1.5.12 Спецификация перемычек

Поз.	Обозначения	Наименование	Кол-во на этаж			Масса ед.кг	Приме- чание
Поз.	Обозначения	Наименование	1	2	Всего	Масса ед.кг	Приме- чание
1	Серия 1.038.1-1	2ПБ 19-3	159	147	306	81
2	-------- //----------	3ПБ 21-8	52	49	101	137
3	-------- //----------	2ПБ 13-1	108	78	186	54
4	-------- //----------	3ПБ 18-8	15	9	24	115

1.5.13 Спецификация сборных железобетонных элементов.

Поз.	Обозначение	Наименование		Кол-во	Масса ед.кг	Примечание
Фундаменты
1	Серия 1.112-5	ФЛ 10.24-4		87	1520	0,61
2	Серия 1.112-5	ФЛ 10.12-4		3	750	0,3
3	Серия 1.112-5	ФЛ 10.8-4		11	500	0,2
4	Серия 1.112-5	ФЛ 12.24-4		58	1760	0,70
5	Серия 1.112-5	ФЛ 12.8-4		13	750	0,23
6	Серия 1.112-5	ФЛ 12.12-4		5	870	0,35
7	ГОСТ 13579-78	ФБС 24.5.6-Т		76	1630	0,68
8	ГОСТ 13579-78	ФБС 12.5.6-Т		24	790	0,33
9	ГОСТ 13579-78	ФБС 9.5.6-Т		13	590	0,244
10	ГОСТ 13579-78	ФБС 24.5.3-Т		75	820	0,34
11	ГОСТ 13579-78	ФБС 12.5.3-Т		26	380	0,16
12	ГОСТ 13579-78	ФБС 9.5.3-Т		13	300	0,122
13	ГОСТ 13579-78	ФБС 24.4.6-Т		62	1300	0,54
14	ГОСТ 13579-78	ФБС 12.4.6-Т		14	640	0,27
15	ГОСТ 13579-78	ФБС 9.4.6-Т		16	470	0,195
16	ГОСТ 13579-78	ФБС 24.4.3-Т		63	650	0,27
17	ГОСТ 13579-78	ФБС 12.4.3-Т		12	310	0,13
18	ГОСТ 13579-78	ФБС 9.4.3-Т		16	240	0,097
Плиты покрытия и перекрытия
19	Серия 1.14.1-1	ПК60.18-4AIVT	123		3180
20	Серия 1.14.1-1	ПК60.15-4AIVT	3		2800
21	Серия 1.14.1-1	ПК60.12-4AIVT	3		2100
23	Серия 1.14.1-1	ПК120.15-6AmVT	42		4900
24	Серия 1.14.1-1	ПК120.10-AmVT	2		7380
25	Серия 1.14.1-1	ПК63.15-4AIVT	7		2950
26	Серия 1.14.1-1	ПК63.18-4AIVT	147		3550
27	Серия 1.14.1-1	ПК63.12-4AIVT	15		2200
28	Серия 1.14.1-1	ПК63.10-4AIVT	13		1830
Козырёк
29	Серия 1.238-1-1	КВ 22		2	1050
Парапетная плита
30	Серия 1.238-1-1	АП 13.6		127	120
Лестничные марши и площадки
33	Серии 1.250-1	ЛПУ 29-15		2	1190
34	Серии 1.250-1	ЛМ 33-12		4	1290

1.5.14 Экспликация помещени

№	Наименование	S, м2
1	Рекреация	10,08
2	Тамбур	6,16
3	Мастерская	51,6
4	Кружковая	36
5	Артистическая	5
6	Артистическая	5
7	Инвентарная	5,6
8	Спортивный зал	322,36
9	Гардероб	33,6
10	Раздевальная	11,4
11	Душевые	18,24
12	Раздевальная	11,4
13	Коридор	22,8
14	Рекреация	52,64
15	Раздевальная	9,6
16	Санузел	6,6
17	Инвентарная	4,8
18	Класс 1	39,6
19	Спальная - игровая	40,8
20	Лестничная клетка	15,6
21	Класс 2	40,8
22	Класс 3	38,4
23	Класс 4	42,6
24	Коридор	133,28
25	Инвентарная	8,4
26	Инвентарная	7,84
27	Мастерская	45,6
28	Вне учебная	40,8
29	Санузел	17,36
30	Коридор	90,6
31	Тамбур	5,6
32	Лестничная клетка	15,6
33	Медкомната	16,8
34	Комната мастера	16,8
35	Мастерские	51,6

№	Наименование	S, м2
36	Кладовая	10,08
37	Тамбур	6,16
38	Каб. Информатики	25,8
39	Инвентарная	8,4
40	Общ. организации	7,84
41	Каб. Черчения	52,8
42	Уборочная	9
43	Радио - узел	15
44	Фотолаборатория	9,6
45	Лаборатория	27
46	Учительская	26,4
47	Общ. организации	16,24
48	Комната персонала	8,4
49	Коридор	210,56
50	Учебный кабинет	39,6
51	Учебный кабинет	40,8
52	Учебный кабинет	40,8
53	Учебный кабинет	38,4
54	Учебный кабинет	42
55	Лаб. биологии	16,8
56	Лаб. физики	14,4
57	Лаб. естеств. наук	45,6
58	Лаб. химии	25,2
59	Санузел	17,36
60	Каб. зам директора	10,64
61	Канцелярия	10,08
62	Каб. директора	11,2
63	Кружковая	16,8
64	Лингафонный каб.	34,8
65	Библиотека	34,8
66	Закрытый фонд	15,6
67	Коридор	164,92

1.5.15 Наружная и внутренняя отделка.

Наружная отделка.

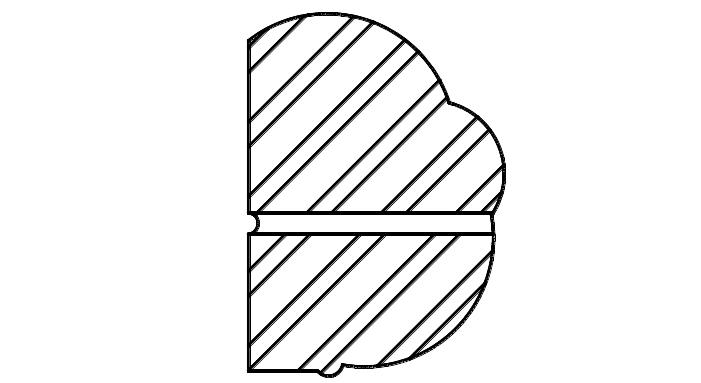

Для придания декоративности фасада здания швы расшивают, специальным инструментом – расшивкой и придают швам форму валика (рис. 2.11).

Запроектирована окраска входных дверей водостойкой краской коричневого цвета.

Рисунок 2.11

Внутренняя отделка.

В здании имеется лестничная клетка. Отделка лестничной клетки: потолок красят гипсовой побелкой. Стены шпаклюются, оштукатуриваются и красятся водостойким составом. Ограждения красят водостойким составом красного цвета. Поручни делаются деревянными.

Отделка санузлов: потолок устраивают водоэмульсионный, стены в ванной комнате и в туалете выполняются из керамической плитки на мастике. Полы в санузлах выполнены из керамической плитки на мастике.

Внутренние двери лакируются.

1.5.16 Ведомость отделки помещений.

Номер помещения	Вид отделки интерьеров							Примечание
Номер помещения	Потолок	Площадь м²	Стены и перегородки	Площадь м²	Пол	Площадь м²	Высота мм	Примечание
1,2,3,4	Заделка неровностей потолка, установка подвесных потолков	1474	Окраска клеевой краской	3124,56	Терраце-вый пол	1474	2980	Затирка поверхностей перед окрашиванием
5,8,16	Заделка неровностей потолка, покраска водоэмульсионным составом	90,76	Облицовка керамической плиткой	20,47	Керрами-ческий пол	90,76	2980	Керамическая плитка на мастике
6,7,9,10,11,12,13,14,17	Заделка неровностей потолка, установка подвесных потолков	1420,54	Обои виниловые	1098,66	Паркет-ный пол	1420,54	2980	Клей для обоев на виниловой основе
