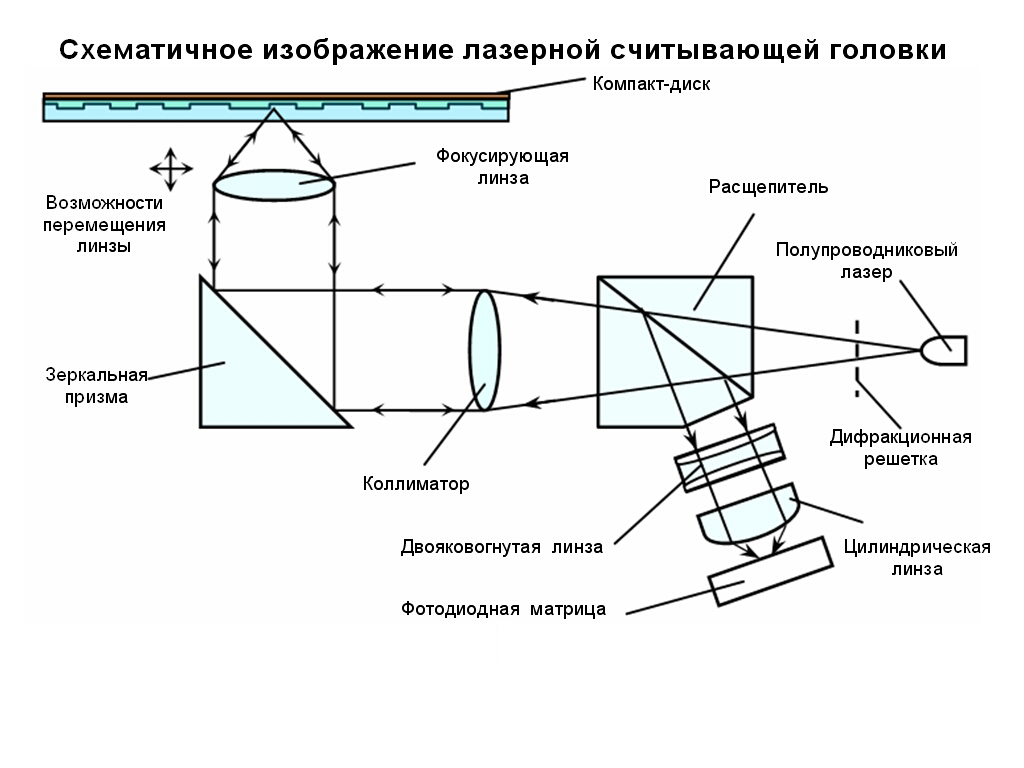

Оптическая считывающая система
Излучение
лазера формируется в пучок и фокусируется
на дорожке с помощью оптической системы.
Оптическая система собирает свет,
отраженный от поверхности компакт-диска
и направляет его на фотоприемник, где
происходит преобразование световой
энергии в электрический сигнал. Излучение
лазерным диодом проходит через
дифракционную рещетку. Образуются с
главным лучом еще два боковых луча. Лучи
проходят через расщепитель и коллиматор.
Отразившись от зеркальной призмы, лучи
проходят через фокусирующую линзу.
Принцип действия системы радиального трекинга

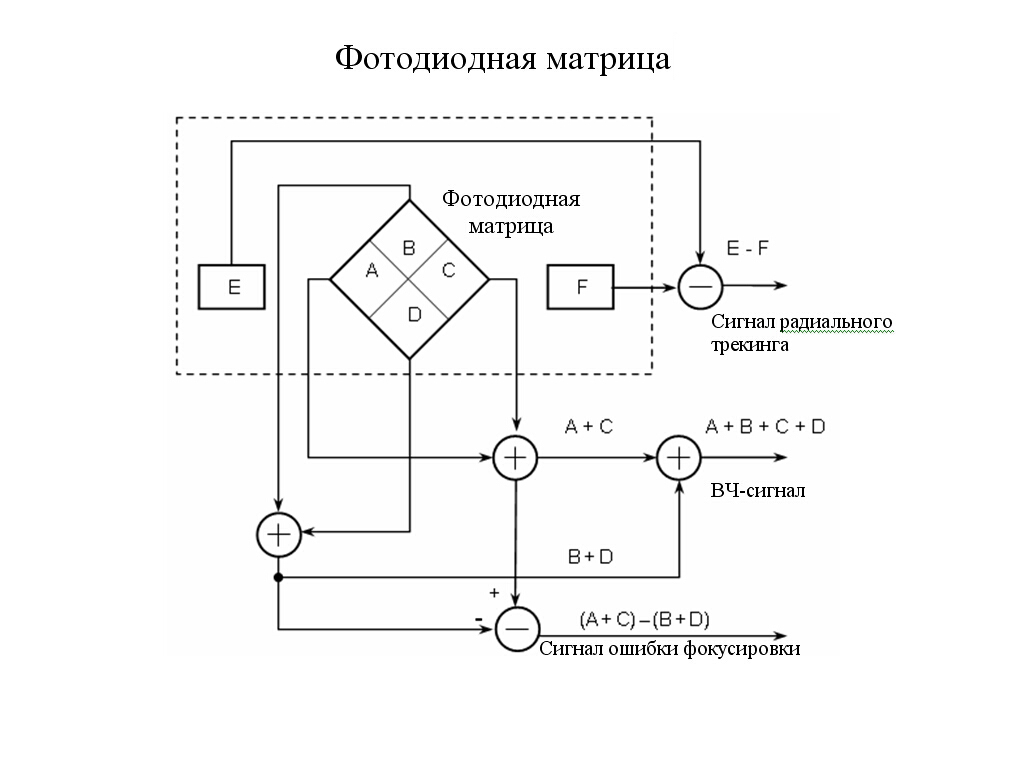

Сигналы, поступающие с датчиков E и F используются для генерации сигнала радиального трекинга при отслеживании дорожки, который аналогичен сигналам ошибки фокусировки. Центральное световое пятно исп-ся для формирования как сигнала фокусировки, так и считываемого аудиосигнала.
Принцип действия системы автофокусировки
Контроль и управление вертикальным движением фокусирующей линзы, закрепленной на соответствующей катушке, происходит под воздействием системы автоматической фокусировки. Эта система обеспечивает точную фокусировку лазерного луча в процессе работы на информационной поверхности CD. После загрузки диска или включения режима воспроизведения процесс автоматической фокусировки проходит в нескольких стадиях: поиск фокуса и его удержание.
Принципы организации флэш-памяти
Для хранения аудио- и видеоинформации пригодны микросхемы памяти, которые должны обеспечивать:
энергонезависимость, т.е. сохранение информации при отключении питания;
многократность процесса стирания и записи информации;
значительную емкость, превосходящую, как правило, величину в сотни Мбайт.
Элементы памяти флэш-карт.
Устройство транзистора с плавающим затвором и чтение содержимого ячейки памяти

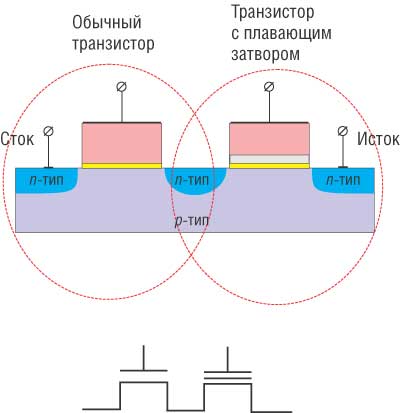

Двухтранзисторная ячейка памяти и ее обозначение
