Обобщенная функциональная схема измерительных преобразователей (ип).
Измери́тельный преобразова́тель — техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации и передачи, но непосредственно не воспринимаемый оператором. ИП или входит в состав какого-либо измерительного прибора (измерительной установки, измерительной системы и др.), или применяется вместе с каким-либо средством измерений.
Классификация
По характеру преобразования:
Аналоговый измерительный преобразователь — измерительный преобразователь, преобразующий одну аналоговую величину (аналоговый измерительный сигнал) в другую аналоговую величину (измерительный сигнал);
Аналого-цифровой измерительный преобразователь — измерительный преобразователь, предназначенный для преобразования аналогового измерительного сигнала в цифровой код;
Цифро-аналоговый измерительный преобразователь — измерительный преобразователь, предназначенный для преобразования числового кода в аналоговую величину.
По месту в измерительной цепи:
Первичный измерительный преобразователь — Первичный измерительный преобразователь - измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина. Первичный измерительный преобразователь является первым в преобразователем в измерительной цепи измерительного прибора;
Датчик — конструктивно обособленный первичный измерительный преобразователь;
Детектор — датчик в области измерений ионизирующих излучений;
Промежуточный измерительный преобразователь — измерительный преобразователь, занимающий место в измерительной цепи после первичного преобразователя.
По другим признакам:
Передающий измерительный преобразователь — измерительный преобразователь, предназначенный для дистанционной передачи сигнала измерительной информации;
Масштабный измерительный преобразователь — измерительный преобразователь, предназначенный для изменения размера величины или измерительного сигнала в заданное число раз.
По принципу действия ИП делятся на генераторные и параметрические.
Структурная схема прибора отображает, с одной стороны, совокупность звеньев, осуществляющих элементарные преобразования информации, а с другой — статические и динамические передаточные свойства.

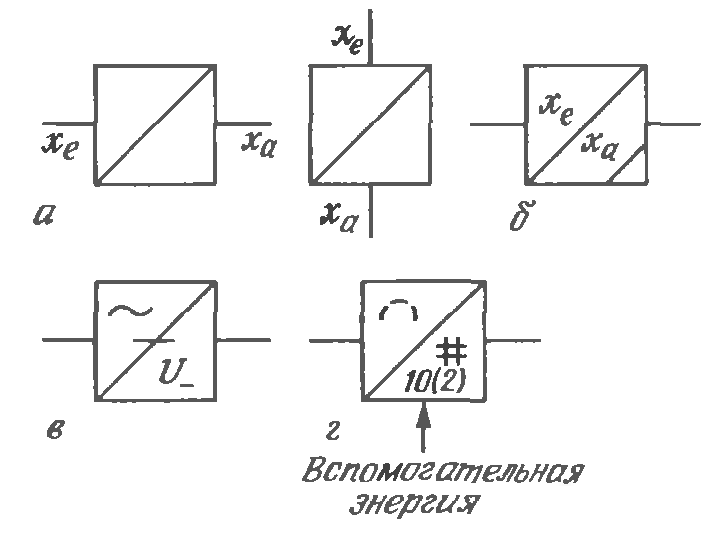

Символические обозначения некоторых видов преобразователей.
а-передаточное звено: хе →ха;
б-преобразователь одноимённой величины: хе →ха;
в-выпрямитель: U~→U_(U_ -стабилизировано);
г-аналого-цифровой преобразователь с двоично-десятичным выходным кодом
ИП – это техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, индикации или передачи.
Х-вход ----> [ИП] -----> Y-выход
(«ИП описывается уравнениями вида Q=F(x), где - некоторая функция или функционал. В большинстве случаев стремятся сделать преобразование линейным: Q=kx, где k постоянная величина» — из методы.)
Ток – частота, напряжение, сдвиг по фазе – информативные параметры ξнni.
ξbbi — влияющие величины (T,p).
Y(t) = F [x(t), ξнni, ξbbi ]
F – функция преобразования (реальная)
Yн (t) = Fн [ x(t), ξнпн, ξbbн ]
ξнпн, ξbbн – нормальные условия
Fн – номинальная функция преобразования.
Абсолютная погрешность ИП: ΔY(t)=Y(t)-Yн(t).
Идеальный случай функции преобразования:
Y=Sx+Y0
Sx – чувствительность
Y0 – нулевой уровень
S= dy/dx (изменение входного сигнала к изменению измеряемой величины)
График порога чувствительности. У — измер. знач. Х – извер. величин. __/ - так выглядит график, вначале порог чувствительности, потом линейная функция.
