Привидение к горизонту расстояний, измеренных нитяных дальномеров.
При выводе формулы D = K ∙ n предполагалось, что визирная ось горизонтальна, а дальномерная рейка установлена перпендикулярно ей. В этом случае мы получим горизонтальное проложение линии S = D = K ∙ n.
Однако на практике в большинстве случаев визирная ось имеет некоторый угол наклона v (рис. 57), и вследствие этого вертикально расположенная рейка не будет перпендикулярна визирной оси.
Если рейку наклонить на угол v так, чтобы она была установлена перпендикулярно визирной оси, то наклонное расстояние будет равно

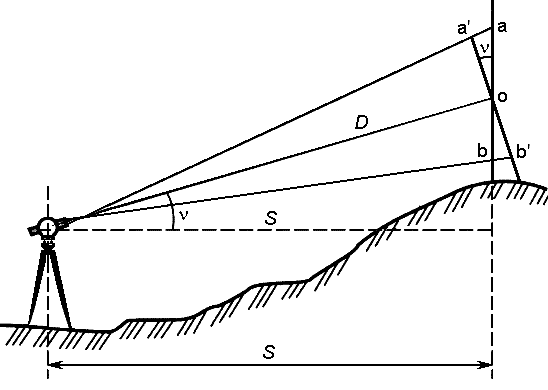

Рис.
57. Схема определения горизонтального
проложения линии нитяным дальномером.
D= K ∙ n' , где n'= a' b' ∙ cos ν = n ∙ cos ν. Тогда D= K ∙ n ∙ cos ν Отсюда получаем следующую формулу для расчета горизонтального проложения линии при её измерении нитяным дальномером S = D ∙ cos v = K ∙ n ∙ cos2 ν Точность измерения расстояний нитяным дальномером невысокая и характеризуется относительной ошибкой 1/300. На точность определения расстояний нитяным дальномером влияют следующие факторы: 1) толщина дальномерных нитей; 2) рефракция воздуха;
3) промежуток времени между взятием отсчетов по верхней и нижней нитям.
Дальномеры двойного изображения, принцип действия, виды, типы
Дальномеры двойного изображения в значительной мере свободны от недостатков, присущих нитяному дальномеру, и позволяют получать результаты с точностью, близкой к точности измерения расстояний мерными лентами.
В основу этих дальномеров положено свойство стеклянной призмы отклонять проходящие через нее лучи к основанию. Призма с очень малым преломляющим углом 6 называется оптическим клином.Дальномеры двойного изображения изготавливаются двух видов:
1. Дальномеры с постоянным параллактическим углом и переменной базой, в которых используется оптический клин.
2. Дальномеры с постоянной базой и переменным углом, в которых используются линзы либо их системы.
В соответствии с ГОСТ в нашей стране серийно выпускаются три типа дальномеров двойного изображения: Д-2, ДНР-5 и ДН-8. Цифры в шифре дальномеров обозначают величину средней квад-ратической погрешности, выраженную в см, на каждые 100 м длины измеряемой линии. Эти дальномеры заменяют снятые с производства приборы ДН-04, ДД-3, ДД-5, ДНТ-2, ДН-10 и др.
Дальномер Д-2 — прибор с переменным параллактическим углом и постоянной базой у цели; предназначен для измерения длин линий от 40 до 400 м в полигонометрии 2 разряда, теодолитных ходах и триангуляционных сетях по горизонтальной и вертикальной рейкам с относительной погрешностью соответственно не более 1 : 5000 и 1 :3000. Конструктивно он оформлен как самостоятельный прибор, включающий дальномерное устройство, вертикальный круг для измерения углов наклона линии визирования с точностью до Г, алидадную часть, съемную подставку и даль-номерную рейку длиной 2 м. Дальномерное устройство снабжено оптическим компенсатором, позволяющим точно измерять сравнительно большие (почти до 1,5°) параллактические углы.
