Создание новой диаграммы. Знакомство с цифровым индикатором и стрелочным прибором

Поместить на рабочее пространство стрелочный прибор meter и цифровой индикатор display: Blocks  Signal Consumer  meter (или display). Вынести регулируемый генератор постоянного сигнала (Blocks  Signal Producer  slider) и подключить стрелочный прибор и цифровой индикатор к выходу этого генератора. Рис.4

Рис.4

Изменять значение выходного сигнала генератора, каждый раз запуская моделирование. Оценить точность чтения показаний цифровым индикатором и стрелочным прибором.

Программа VisSim предоставляет исследователю графический интерфейс, позволяющий основную часть работы по созданию модели выполнить с помощью мыши, а параметры

Элементов ввести с клавиатуры. Интерфейс VisSim состоит из главного окна, имеющего меню и ряд кнопок управления, воспринимающих щелчки копок мыши, и т.н. рабочего пространства, в котором строится и корректируется модель, наблюдаются результаты ее работы. Рис.5

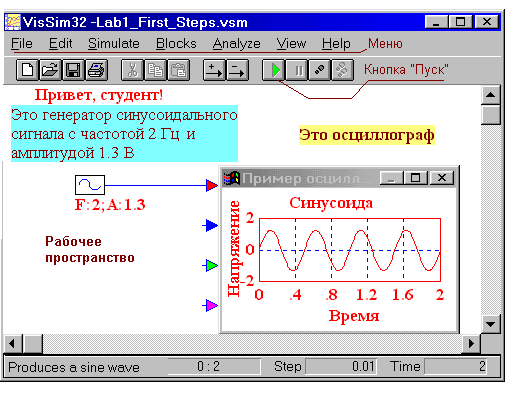

Рис.5

 Главное окно программы VisSim и ее рабочее пространство с примером простой VisSim-диаграммы (модели и надписей). На рабочее пространство вынесены виртуальные блоки: генератор и осциллограф, а также надписи. При запуске процесса моделирования (щелчком по кнопке с зеленым треугольником Пуск - Go), на осциллографе изображается сигнал, вырабатываемый генератором, в данном случае - синусоида. Амплитуду, частоту и начальную фазу сигнала генератора исследователь может менять, и при новом запуске моделирования эти изменения будут приводить к соответствующему изменению графика на экране осциллографа. В верхней части окна отображается название диаграммы

Меню VisSim позволяет выполнять, наряду с другими, следующие важные действия:

• File (работа с файлами) – открывать новую диаграмму, сохранять, а затем при необходимости вновь открывать созданную диаграмму.

• Edit (Редактирование) - разворачивать на 180 градусов отдельные, выделенные блоки, а также создавать составные (Compound) блоки и отменять последние изменения, внесенные в диаграмму.

• Simulate (Моделировать) – запускать процесс моделирования и изменять важные параметры этого процесса: время работы модели и величину шага интегрирования.

• Blocks (Блоки) – выносить на рабочее пространство элементарные блоки, из которых составляется модель, и надписи.

• Analyze (Анализировать) – строить частотные характеристики выделенных фрагментов линейной части модели.

• View (Вид) – устанавливать шрифт надписей и красивый вид блоков (Presentation Mode).

• Help (Помощь, справка) – получать справочный материал по программе и отдельным ее блокам.

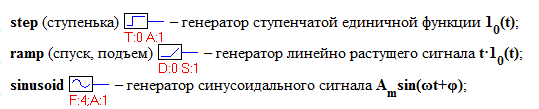

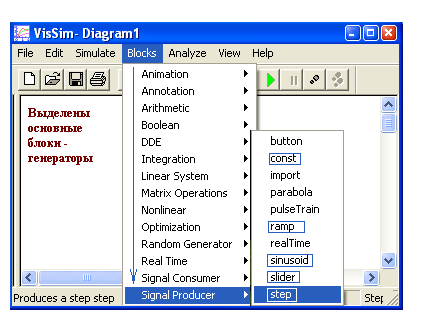

Генераторы- Генераторы это блоки, имеющие только выход. Генераторы вырабатывают изменяющиеся во времени или постоянные сигналы .Примерами таких блоков в VisSim являются блоки:

C onst – генератор постоянного сигнала, величина которого не меняется в процессе работы модели;

slider (скользящий контакт, ползунок) – генератор

постоянного сигнала, величину которого можно менять в процессе работы модели.

Преобразователи- Преобразователи это блоки, имеющие входы и выходы. Блоки-преобразователи способны воспринимать воздействия от других блоков, преобразовывать их в соответствии с определенными уравнениями или правилами и выдавать преобразованный сигнал (отклик, реакцию блока) на выход. Важнейшие блоки для моделирования линейных систем:

б лок transferFunction – передаточная функция. Этот блок позволяет создавать

м одели как простых, так и очень сложных элементов линейных систем и систем в целом;
