Тема 9 Шлицевые соединения. (0,5 часа)

План лекции:

1. Общие сведения

2. Соединения с прямобочным профилем

3. Соединения с эвольвентным профилем

4. Соединения с треугольным профилем

Шлицевое соединение образуют выступы (зубья) на валу (рис. 22), входящие в соответствующие впадины (шлицы) в ступице. Рабочими поверхностями являются боковые стороны выступов. Выступы на валу выполняют фрезерованием, строганием или накатыванием в холодном состоянии профильными роликами по методу продольной накатки. Впадины в отверстии ступицы изготовляют протягиванием или долблением.

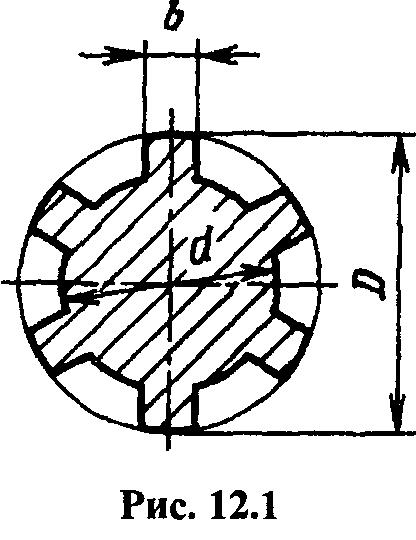

Рисунок 22 – Шлицевое соединение

Шлицевое соединение представляет собой фактически многошпоночное соединение, у которого шпонки выполнены как одно целое с валом.

Назначение шлицевых соединений – передача вращающего момента между валом и ступицей.

Шлицевые соединения стандартизованы и широко распространены в машиностроении.

Достоинства шлицевых соединений по сравнению со шпоночными:

1. Способность точно центрировать соединяемые детали или точно выдерживать направление при их относительном осевом перемещении.

2. Меньшее число деталей соединения (шлицевое соединение образуют две детали, шпоночное – три).

3. Большая несущая способность вследствие большей суммарной площади контакта.

4. Взаимозаменяемость (нет необходимости в ручной пригонке).

5. Большее сопротивление усталости вследствие меньшей глубины впадины и меньшей поэтому концентрации напряжений, особенно для эвольвентных шлицев.

Недостатки – более сложная технология изготовления, а следовательно, более высокая стоимость.

Шлицевые соединения различают:

• по характеру соединения – неподвижные для закрепления детали на валу; подвижные, допускающие перемещение вдоль вала (например, блока шестерен коробки передач; шпинделя сверлильного станка);

• по форме выступов – прямобочные, эвольвентные, треугольные.

Соединения с прямобочным профилем (рис. 22; 23). Применяют в неподвижных и подвижных соединениях. Они имеют постоянную толщину выступов.

Стандарт предусматривает три серии соединений с прямобочным профилем: легкую, среднюю и тяжелую, которые различаются высотой и числом z выступов. Тяжелая серия имеет более высокие выступы с большим их числом; рекомендуется для передачи больших вращающих моментов.

Центрирование (обеспечение совпадения геометрических осей) соединяемых деталей выполняют по наружному D, внутреннему d диаметрам или боковым поверхностям b выступов. Выбор способа центрирования зависит от требований к точности центрирования, от твердости ступицы и вала. Первые два способа обеспечивают наиболее точное центрирование. Зазор в контакте поверхностей: центрирующих – практически отсутствует, не центрирующих – значительный.

Центрирование по наружному диаметру D (рис. 23,а). В этом случае точность обработки сопрягаемых поверхностей обеспечивают: в отверстии – протягиванием, на валу – шлифованием. По диаметру D обеспечивают сопряжение по одной из переходных посадок. По внутреннему диаметру d между деталями существует зазор. При передаче вращающего момента на рабочих боковых сторонах действуют напряжения смятия σ_см.

В соответствии с технологией обработки центрирующей поверхности в отверстии (протягивание) центрирование по наружному диаметру может быть применено при невысокой твердости ступицы ( 350 НВ).

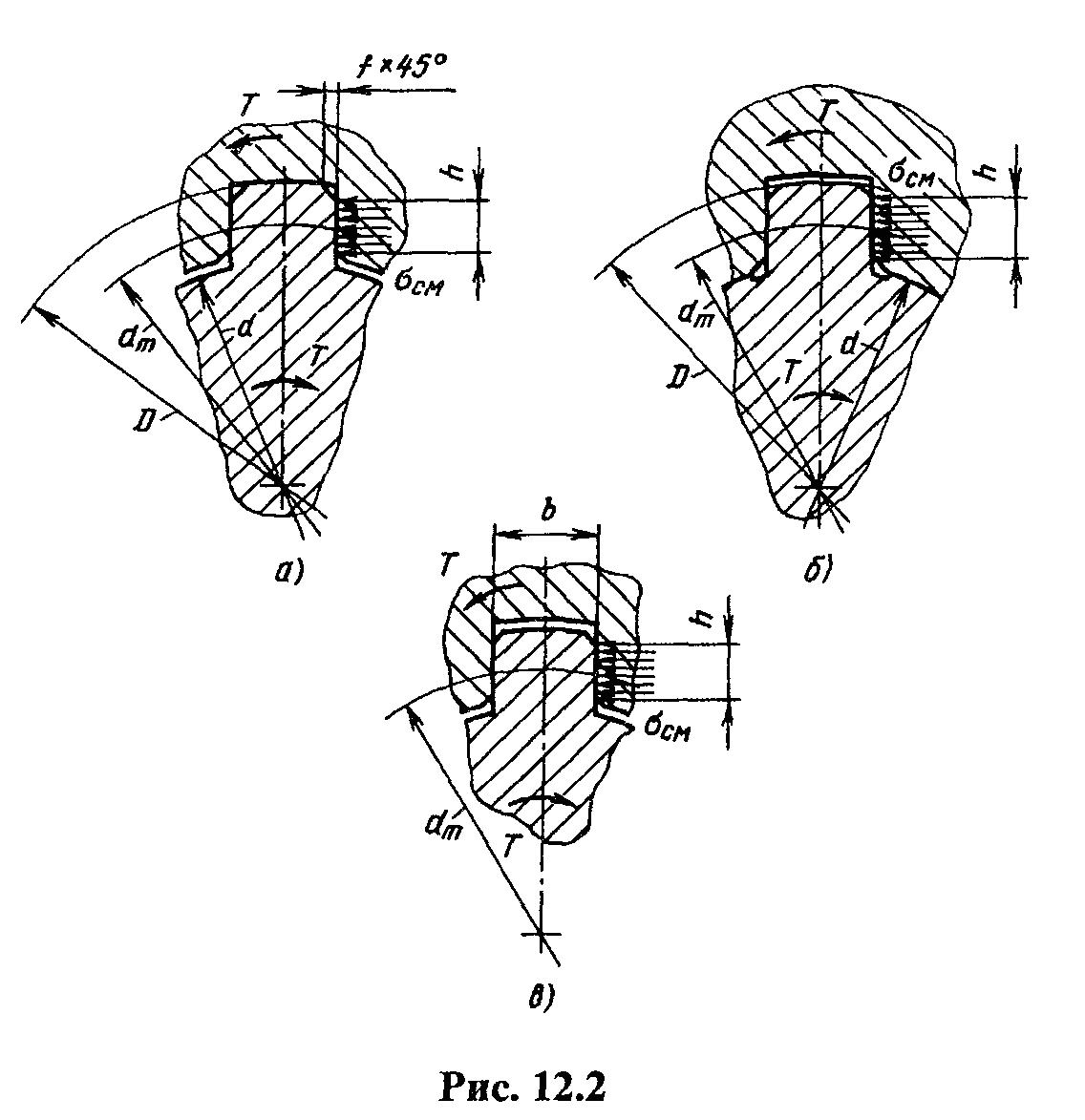

Рисунок 23 – Шлицевое соединение с прямобочным профилем

Центрирование по внутреннему диаметру d (рис. 23,б). Применяют при высокой твердости ступицы ( 45 HRC), например, после ее закалки, когда затруднена калибровка ступицы протяжкой или дорном. Точность обработки сопрягаемых поверхностей обеспечивают: в отверстии – шлифованием на внутришлифовальном станке, на валу – шлифованием впадины профилированными кругами, в соответствии с чем предусматривают канавки для выхода шлифовального круга.

По центрирующему диаметру d обеспечивают сопряжение по переходной посадке. Размер h площадки контакта определяют так же, как и при центрировании по наружному диаметру.

Центрирование по D или d применяют в соединениях, требующих высокой соосности вала и ступицы (при установке на валы зубчатых или червячных колес в коробках передач автомобилей, в станках, редукторах; а также при установке шкивов, звездочек, полумуфт на входных и выходных концах валов).

Центрирование по боковым поверхностям b (рис. 23,в). В сопряжении деталей по боковым поверхностям зазор практически отсутствует, а по диаметрам D и d имеет место явный зазор. Это снижает точность центрирования, но обеспечивает наиболее равномерное распределение нагрузки между выступами. Поэтому центрирование по боковым поверхностям b применяют для передачи значительных и переменных по значению или направлению вращающих моментов, при жестких требованиях к мертвому ходу и при отсутствии высоких требований к точности центрирования: например, шлицевое соединение карданного вала автомобиля.

Соединения с эвольвентным профилем (рис. 24). Применяют в неподвижных и подвижных соединениях. Боковая поверхность выступа очерчена по эвольвенте (как профиль зубьев зубчатых колес). Эвольвентный профиль отличается от прямобочного повышенной прочностью в связи с утолщением выступа к основанию и плавным переходом в основании. Соединения обеспечивают высокую точность центрирования; они стандартизованы – за номинальный диаметр соединения принят наружный диаметр D.

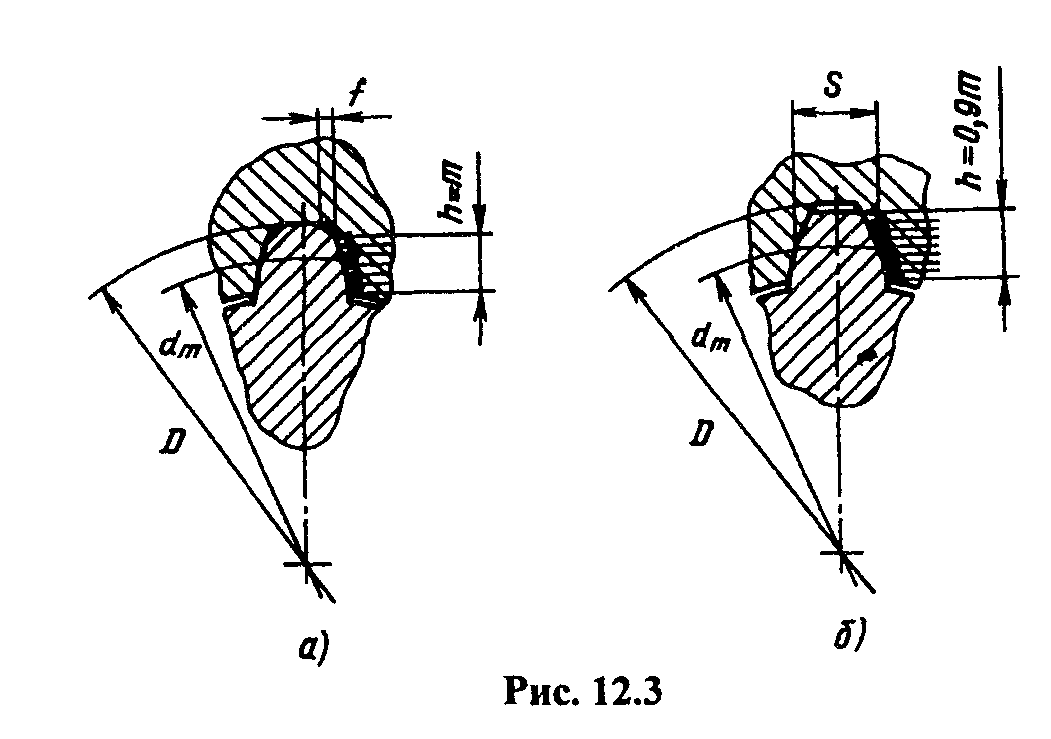

Рисунок 24 – Шлицевое соединение с эвольвентным профилем

По сравнению с прямобочным, соединение с эвольвентным профилем характеризует большая нагрузочная способность вследствие большей площади контакта, большего количества зубьев и их повышенной прочности. Применяют для передачи больших вращающих моментов. Считают перспективными.

Применяют центрирование по боковым поверхностям S зубьев (рис. 24,б), реже – по наружному диаметру D (рис. 24,а).

Соединения с треугольным профилем (рис. 25) изготовляют по отраслевым нормалям. Применяют в неподвижных соединениях. Имеют большое число мелких выступов–зубьев (z=20...70; т=0,2...1,5мм). Угол  профиля зуба ступицы составляет 30, 36 или 45°. Применяют центрирование только по боковым поверхностям, точность центрирования невысокая.

Применяют для передачи небольших вращающих моментов тонкостенными ступицами, пустотелыми валами, а также в соединениях торсионных валов, стальных валов со ступицами из легких сплавов, в приводах управления (например, привод стеклоочистителя автомобиля).

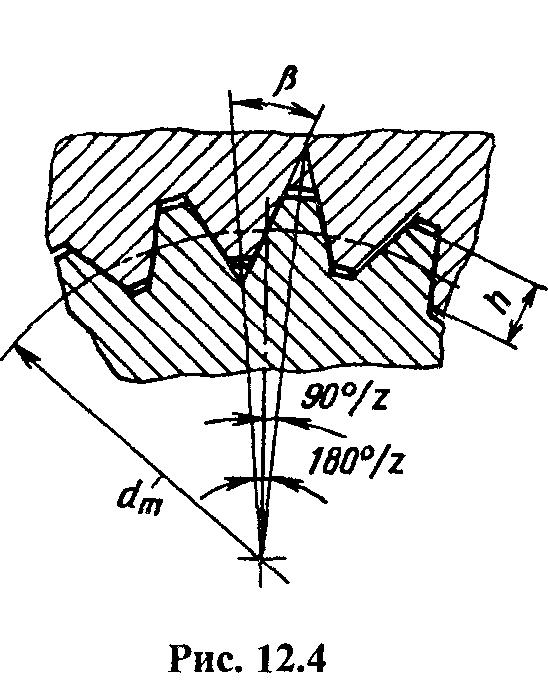

Рисунок 25 – Шлицевое соединение с треугольным профилем

Соединения с треугольным профилем применяют также при необходимости малых относительных регулировочных поворотов деталей. Шлицевые валы и ступицы изготовляют из среднеуглеродистых и легированных сталей с временным сопротивлением σ_в>500МПа.
