Введение

Целью моего курсового проекта является проектирование трёхэтажного общежития, удовлетворяющего всем современным запросам. Общежитие должно иметь не только привлекательный внешний облик, но и соответствовать региональным особенностям, отражать своеобразие местного колорита, сочетая при этом современный уровень развития строительной техники, конструкций и материалов. В ходе выполнения курсового проекта необходимо выполнить графическую часть проекта, которая должна включать чертежи фасада здания, поэтажный план, разрез, показывающий вертикальную связь этажей здания, необходимо выполнить план кровли, а также чертежи конструктивных узлов здания. Необходимо запроектировать не только конструкцию здания, но и внутреннюю отделку помещений.

Исходные данные:

1. Глубина заложения фундамента

2. Толщина стен

• Наружные стены

• Внутренние стены

• Перегородки

3. Высота этажа:

4.Толщина перекрытия между первым и мансардным этажами :

Характеристика здания

Здание принадлежит:

• по назначению: жилое ;

• по этажности: малоэтажное ;

• по долговечности: II степень (здания со сроком службы 50-100 лет) ;

• по огнестойкости: II степень ;

технико-экономических показатели:

Показатели	Ед.изм.	Количество
Этажность	шт.	3
Площадь застройки	м2	436,82
Жилая площадь	м2	148,5
Строительный объём	м2	175,2
Коэффициент к-1		0,33
Коэффициент к-2		0,4

Подсчёт технико-экономических показатели:

Площадь застройки:

1)(48,44+29,24)х1=77,68 -отмостка

2)24,64 -карниз

3)3х0,8х4=9,6 -балконы

4)22,22Х14,62=324,9

5)77,68+24,64+9,6+324,9=436,82 м²

Жилая площадь:

14,85х10=148,5

Строительный объём:

(10,3+2,4)х(22,22х14,62)=4125,6

Планировочный коэффициент

Объемный коэффициент

=0,33

=0,4

2826,25

Конструктивное решение.

В конструктивном отношении здание решено как бескаркасное с продольными и поперечными кирпичными несущими стенами, с железобетонными панелями перекрытий, двухскатной крышей, с монолитным железобетонным ленточным фундаментом.

Пространственная жесткость и устойчивость здания обеспечиваются сопряжением наружных стен с внутренними, с настилами перекрытий, опирающимися на эти стены и крепящимися к ним с помощью арматурных анкеров.

Конструкция этажного перекрытия образует жесткий горизонтальный диск, что повышает пространственную жесткость здания.

Конструктивные элементы.

Фундамент

Фундамент – подземная часть здания или сооружения, воспринимающая нагрузку от надземной части здания и передающая ее на основание (грунт).

В данном здании запроектирован монолитный железобетонный фундамент.

Процесс возведения монолитных железобетонных фундаментов является комплексным процессом, в который входят: 1)Устройство опалубки. 2)Установка арматурных каркасов.

3)Подача и укладка бетонной смеси в опалубку. 4)Выдерживание и уход за бетоном. 5)Снятие опалубки после достижения бетоном фундамента определенной прочности. 6)Вспомогательный процесс - транспортирование арматурных каркасов, опалубки и бетонной смеси. Опалубка - временная вспомогательная конструкция, обеспечивающая заданные геометрические размеры и очертания бетонного элемента конструкции.

Опалубка должна отвечать следующим требованиям: Быть достаточно прочной. Не изменять форму в рабочем положении. Воспринимать технологические нагрузки и давление бетонной смеси без изменения основных геометрических размеров. Быть технологичной, т. е. легко устанавливаться и разбираться.

Расчёт минимальной глубины заложения фундамента:

Район строительства город Уральск.

1)По карте нормативной глубины промерзания, находим глубину промерзания грунта для Уральска равную 1600мм.

2)1600х0,5=800мм

3)800+1600=2400мм-от нулевой отметки.

Вывод: минимальная глубина заложения для данного здания составляет 800мм от уровня земли.

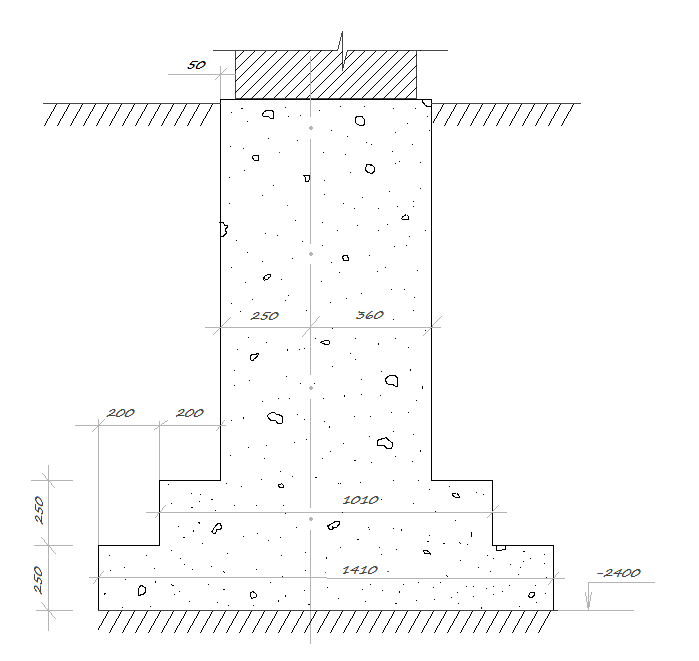

Схема заложения фундамента под наружные несущие стены:

Схема заложения фундамента под внутренние несущие стены:

Стены

Стены здания предназначены для ограждения и защиты от воздействий окружающей среды и передают нагрузки от находящихся выше конструкций — перекрытий и покрытий к фундаменту.

При возведении стен здания применяется ручная кладка с горизонтальной и вертикальной перевязкой швов. Для кладки наружных и внутренних стен применяется сплошной керамический кирпич.

Кладка стен осуществляется на цементно-песчаном растворе. Толщина наружных стен определяется на основании теплотехнического расчета. Изначально толщина наружной стены предполагается равной 510 мм. Такая толщина необходима для обеспечения устойчивости по отношению к ветровым и ударным нагрузкам, а также для увеличения тепло- и звукоизоляционной способности стен.

Толщину утеплителя выбираем равной 150 мм. В качестве утеплителя выбираем теплоизоляционные маты «ISOVER» толщиной 50 мм ( в два слоя). Это наиболее оптимальный материал по сочетанию теплофизических, механических, акустических характеристик для тепло- и звукоизоляции в конструкциях трехслойных стен.

В данном проекте:

- несущий слой - из пористого керамического кирпича,

- наружный – облицовочный кирпич.

Стены являются основным элементом здания, поэтому они должны обладать необходимой прочностью, долговечностью, звуко-, теплоизоляцией, огнестойкостью и выразительностью.

Для наружных и внутренних стен был выбран керамический кирпич, так как он имеет хорошие теплоизолирующие свойства, обладает высокой атмосферостойкостью, прочностью, морозостойкостью

Схема привязки осей по наружной стене:

Рис.3.: схема привязки осей по наружной стене

Схема привязки по внутренней стене:

рис.4:схема привязки осей по внутренним стенам

Перегородки

Перегородки – это внутренние вертикальные ограждающие конструкции в зданиях. Перегородки выполняют в здании ограждающие функции. Перегородки гипсобетонные, крупнопанельные толщиной 120 мм. Перегородки устанавливаются на плиты перекрытия по слою толи.

Перекрытия

Перекрытия – горизонтальные несущие и ограждающие конструкции, делящие здания на этажи и воспринимающие нагрузки от собственного веса, веса вертикальных ограждающих конструкций, лестниц, а также от веса предметов интерьера, оборудования и людей, находящихся на них. Эти нагрузки передаются от перекрытий на несущие стены здания.

В данном здании запроектировано перекрытие, состоящее из многопустотных железобетонных плит толщиной 220 мм. На наружные и внутренние несущие стены, перекрытия укладываются от внутреннего края стены на 120 мм. Перекрытия обеспечивают звуко- и теплоизоляцию, они также отвечают высоким требованиям жесткости и прочности на изгиб.

Спецификация перекрытий.

Изделие	L	B	H	Ед. изм.	Количество на 1 этаж.
ПК-55-15-8	5480	1490	220	Шт.	8
ПК-55-12-8	5480	1190	220	Шт.	16
ПК-55-10-8	5480	990	220	Шт.	4
ПК-55-18-8	5480	1790	220	Шт.	2
ПК-27-10-8	2680	990	220	Шт.	2
ПК-27-15-8	2680	1490	220	Шт.	12
ПК-27-12-8	2680	1190	220	Шт.	1

Расчёт параметров лестничной клетки:

1)L_Л.К. = 5600-(200+190)=5210мм

B_Л.К. = 3200-200=3000мм

2)3000:2:150=10

10-1= 9ступеней

L_Л.М. = 9x300=2700мм

3)B_Л.П. = (5210-2700):2=1255мм

L_Л.П. = 3000мм

B_Л.М. = (3000-100)=1450мм

B=1450мм

H=1500мм

L=2700мм

Кровля

Крыша — конструкция, обеспечивающая защиту здания от атмосферных осадков и являющаяся верхним ограждением здания. Крыша запроектирована двухскатная с неорганизованный , покрытие из мягкой кровли.

Двускатная крыша представляет собой две наклонные плоскости, образующие в верхней части конек. С боков такая крыша ограничена фронтоном (щипцом), являющимся продолжением стены дома

Мягкая кровля - водоизолирующий слой покрытия крыши. Мягкие кровли в сравнении с кровлями из других материалов легки, относительно дешевы.

Мягкая кровля обладает низкой теплопроводностью, что гарантирует отсутствие снежной и ледяной лавины весной при прогреве кровли.

К основным конструктивным элементам крыш относятся несущие конструкции, пароизоляция, теплоизоляция и кровля.

Кровля - верхний элемент крыши из водонепроницаемых материалов, защищающий здание от атмосферных осадков.

Защитный слой - элемент кровли, предохраняющий кровельный ковер от механических повреждений, воздействия солнечной радиации.

Теплоизоляция служит для защиты здания о холода и перегрева солнцем. Теплоизоляция бывает монолитной, сборной и из сыпучих материалов. Монолитную теплоизоляцию выполняют из легких бетонных смесей, сборную - из плит заводского изготовления. Такие плиты выпускают из легких ячеистых бетонов, пенопластов на основе пенополиуретана, пенополистирола и т.д. Теплоизоляцию из сыпучих материалов устраивают из керамзита, перлита и др. Такую теплоизоляцию применяют при отсутствии сборных утеплителей, а также в комплексных панелях заводского изготовления.
