Технология устройства вибронабивных свай: частотрамбованных и вибротрамбованных.

Набивные сваи изготавливают непосредственно на площадке в проектном положении путем устройства скважин и заполнения их бетонной смесью или другими материалами. Их основные достоинства – рациональный расход материалов и трудовых ресурсов с учетом конкретных условий производства работ.

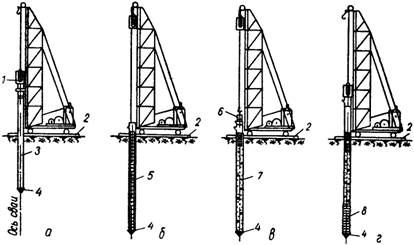

Устройство частотрамбованных свай а - забивка обсадной инвентарной трубы, б - установка арматурного каркаса, в - укладка бетона, г - уплотнение бетона и извлечение обсадной трубы, 1 - паровой молот, 2 - ходовые брусья, 3 - инвентарная обсадная толстостенная труба, 4 - чугунный башмак, 5 - арматурный каркас, 6 - бадья с бетоном, 7 - бетон, 8 - ствол бетонной сваи

Процесс изготовления частотрамбованных свай заключается в следующем. В грунт погружается обсадная металлическая труба со съемным чугунным башмаком. Погружение осуще­ствляется по направляющим высокого металлического копра с помощью частых ударов парового быстроходного молота по верху трубы. Чтобы грунтовые воды не просачивались внутрь трубы, стык между нею и чугунным башмаком заделывается просмоленным канатом. После погружения трубы до проект­ной отметки проверяют, нет ли в ней воды, и затем опускают арматурный каркас. Труба-оболочка за­полняется на 1/3-1/2 своей высоты бетоном. Извлекают трубу при по­мощи парового молота. После извлечения 1/4 трубы она загру­жается второй порцией бетона. При ударе молота вверх труба поднимается и бетон из нее вытекает; при ударе молота вниз торец трубы ударяет по вытек­шему бетону, дополнительно уплотняет его и вдавливает в грунт. В результате свая приобретает гофрированную поверхность, обеспечивающую хорошее сцепление с грунтом и передачу значительной части нагрузки на окружающий уплотненный грунт. Закончив набивку, копер с паровым котлом на катках пере­двигают на новое место. Частотрамбованные сваи можно устраивать, не ожидая от­рывки котлована до проектной отметки; в этом случае верхняя часть сваи делается песчаной и удаляется одновременно с выем­кой грунта котлована.

Вибротрамбованные сваи. Вибротрамбованные используют в сухих связных грунтах, в которых можно укладывать бетонную смесь в открытую скважину глубиной 4...6 м. Такие сваи устраивают следующим образом. В грунт с помощью вибропогружателя, подвешенного к экскаватору, погружают стальную обсадную трубу, имеющую на конце съемный железо­бетонный башмак. После погружения трубы вибропогружатель снимают и внут­реннюю полость трубы заполняют бетонной смесью. С помощью трамбующей штанги, подвешенной к вибропогружателю, смесь трамбуют, в результате чего она вместе с башмаком вдавли­вается в грунт, образуя при этом уширенную пяту. Заполнив бетон­ной смесью обсадную трубу, ее извлекают из грунта с помощью экскаватора при работающем вибропогружателе. После извлече­ния трубы устанавливают арматурный каркас для связи головы сваи с железобетонным ростверком.

А)образование скважины;б)укладка первой порции бетонной смеси;в)уплотнение бетонной смеси трамбующей штангой, жестко соединенной с вибропогружателем; г)ук­ладка и уплотнение последующих слоев бетонной смеси; д)извлечение обсадной трубы и установка арматурного каркаса в голове сваи.
