34
Формирование комплексной детали
В условиях серийного и мелкосерийного производства наибольшее распространение получил метод группирования деталей по применяемому для обработки типу оборудования, единству технологического оснащения, общности настройки станка с использованием комплексной детали. После уточнения состава группы создают ее представителя – комплексную деталь.
Комплексная деталь – служит основой при разработке группового технологического процесса и инструментальных групповых наладок. Она создается путем добавления к модели самой сложной детали конструктивных элементов, поверхностей, имеющихся на других деталях группы.
Группирование охватывает числящиеся в номенклатуре выпуска и определенной конструкции детали, а также комплексные искусственно созданные (условные ) детали, имеющие все геометрические элементы деталей данной группы.
Комплексная деталь может быть и реальной, если эта реальная деталь как наиболее сложная деталь данной группы имеет все элементы комплексной детали.
КОМПЛЕКСНАЯ ДЕТАЛЬ – это реальная или условная (искусственно созданная) деталь, содержащая в своей конструкции все основные элементы (поверхности), характерные для деталей данной группы и являющаяся ее конструктивнотехнологическим представителем.
Основные конструктивные элементы и поверхности комплексной детали: поверхности определяющие конфигурацию детали и технологические задачи, решаемые в процессе обработки.
Комплексная деталь – характерный представитель группы и служит основой при разработке группового процесса и групповой оснастки. При построении групповых процессов механической обработки за основу берется комплексная деталь.
35
Пример формирования комплексной детали

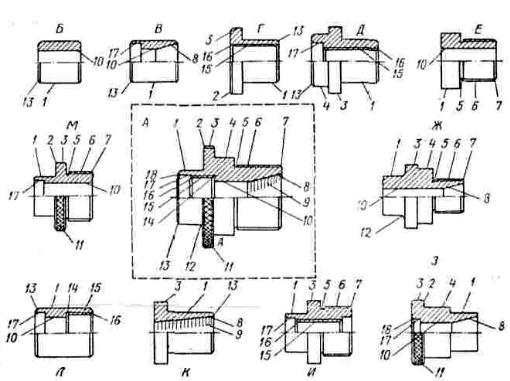

Например, для тел вращения комплексная деталь состоит из наружных и внутренних выточек, резьб, фасок и т.п.. На рис. буквой А обозначена комплексная деталь, состоящая из ряда элементарных поверхностей (1-18). Буквами Б, В, Г и т.д. обозначен ряд конкретных деталей, состоящих из таких же геометрических элементов, но в различной их комбинации.
Просматривая чертежи деталей группы, технолог методом наложения из ряда подобных деталей выбирает одну, наиболее характерную и ее вычерчивает. Затем рассматриваются детали, отличающиеся от первой наличием других геометрических поверхностей. Эти новые поверхности наносятся на чертеж первой детали, и создается условная комплексная деталь, содержащая все элементы деталей групп.
Рис. Детали группы и комплексная деталь
36
Группирование деталей на основе комплекса признаков.
В некоторых случаях создается не комплексная деталь, а определяются основные характерные признаки, позволяющие объединить различные детали в одну классификационную группу.
Это относится к деталям сложной формы, у которых обрабатываются отдельные поверхности. Для деталей, обрабатываемых на металлорежущих станках, этими признаками являются не только расположение обрабатываемых поверхностей, но и схемы базирования каждой детали.
Взаиморасположение обрабатываемых поверхностей позволяет определить не комплексную деталь, а комплексное сочетание элементов поверхности, составить групповой ТП, выбрать схему групповой оснастки и необходимый режущий инструмент. Общие (сходные) схемы базирования каждой детали дают возможность выбрать необходимое групповое приспособление, обеспечивающее установку и закрепление каждой детали данной группы.
