Билет 3

1.Система есдп для гладких цилиндрических деталей. Система отверстия и система вала.

Единая система допусков и посадок (ЕСДП)

Государственные стандарты (ГОСТ 25346 -89, ГОСТ 25347 - 82 и ГОСТ 25348 - 82) заменили систему допусков и посадок ОСТ, которая действовала до января 1980г. Основу ЕСДП составляют допуски, квалитеты и основные отклонения, определяющие положение полей допусков относительно нулевой линии.

Кроме посадок, указанных в таблицах, разрешается применять и другие обоснованные сочетания стандартных полей допусков валов и отверстий.

Система допусков и посадок ОСТ. Практически каждому полю допусков по ОСТ можно подобрать близкую замену из ЕСДП, что обеспечивает переход на новую систему без нарушения взаимозаменяемости. Во всех случаях, когда предельные отклонения по ЕСДП не выходят за соответствующую границу поля по ОСТ более чем на 10%, можно считать, что при замене характер посадки практически не изменится и обеспечиваются все исходные требования взаимозаменяемости.

2.Метрологические показатели средств измерения.

При выборе средства измерения в зависимости от заданной точности изготовления деталей необходимо учитывать их метрологические показатели. К ним относятся:

Длина деления шкалы — это расстояние между серединами двух соседних отметок (штрихов, точек и т. п.) шкалы.

Цена деления шкалы — это разность значений величин, соответствующих двум соседним отметкам шкалы (у микрометра она равна 0,01 мм).

Градуированная характеристика — зависимость между значениями величин на выходе и входе средства измерений.

Диапазон показаний — область значении шкалы, ограниченная конечным и начальным значениями шкалы, то есть наибольшим и наименьшим значениями измеряемой величины.

Диапазон измерений область значений измеряемой величины, в пределах которой нормированы допускаемые пределы погрешности средства измерения.

Чувствительность прибора — отношение изменения сигнала на выходе изме-рительного прибора к изменению измеряемой величины (сигнала) на входе. Так, если изменение измеряемой величины составило Δd = 0,01 мм, что вызвало перемещение стрелки показывающего устройства на Δl = 10 мм, то абсолютная чувствительность прибора составляет S= Δl/ Δd = 10/0,01 = 1000. Для шкальных измерительных приборов абсолютная чувствительность численно равна передаточному отношению.

Вариация (нестабильность) показаний прибора — алгебраическая разность между наибольшим и наименьшим результатами измерений при многократном измерении одной и той же величины в неизменных условиях.

Стабильность средства измерений — свойство, выражающее неизменность во времени его метрологических характеристик (показаний).

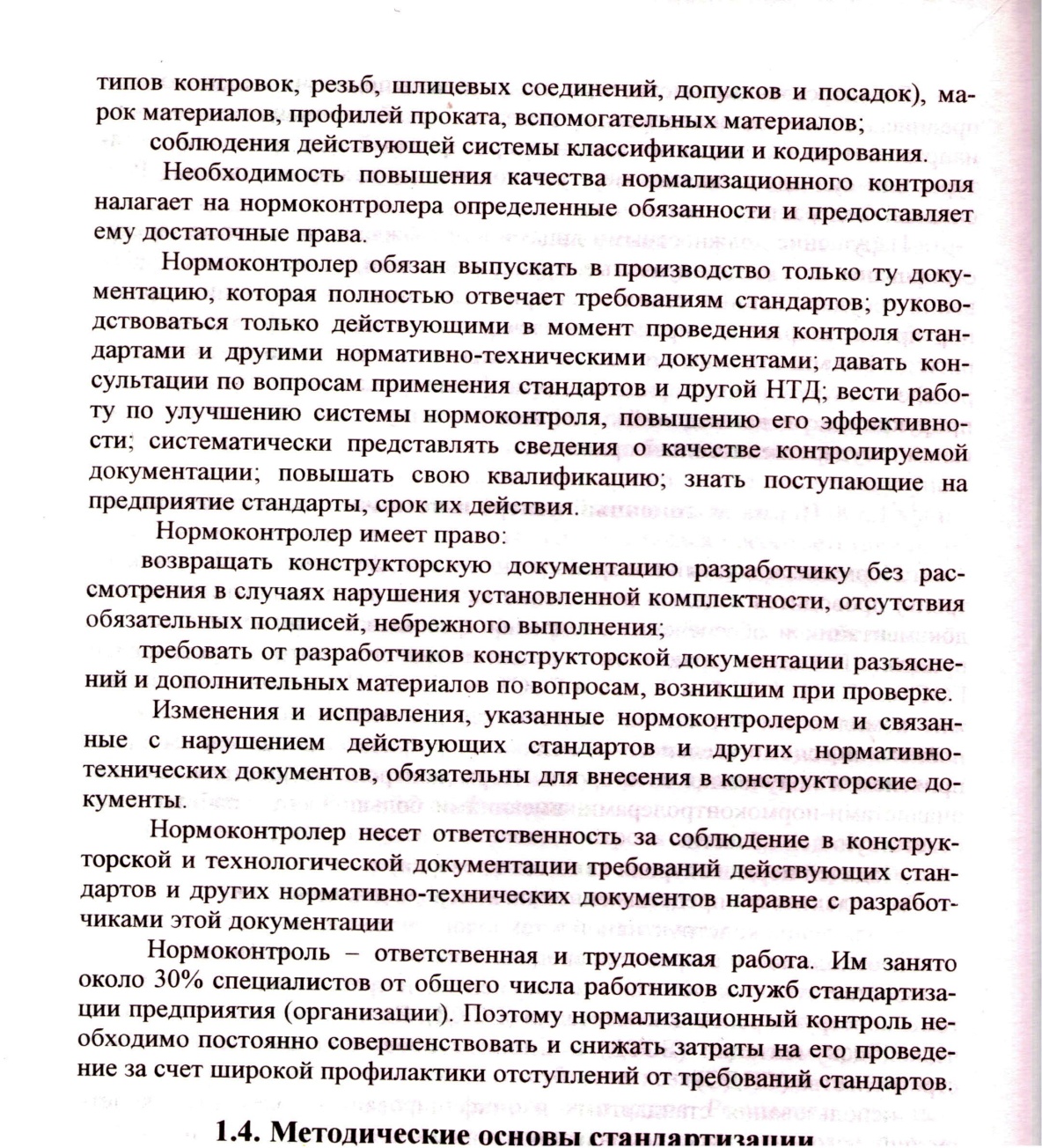

3.Нормоконтроль технической документации.

Билет 4.

1.Общие допуски. Неуказанные допуски формы и расположения.

Общие допуски- Допуски формы и расположения поверхностей, не указанные индивидуально.

Неуказанные допуски формы

Если допуски формы не указаны, то допускаются любые отклонения формы в пределах допуска размеров рассматриваемого элемента.

Неуказанные отклонения формы, ограниченные полем допуска размера, допускаются для жестких сопрягаемых по всей поверхности элементов деталей. При этом контроль соблюдения допуска размера должен производиться по проходному пределу таким средством, измерительная поверхность которого имеет форму парной сопрягаемой детали и длину, равную длине соединения, а по проходному пределу - двухконтактным средством измерения по нескольким характерным точкам поверхности.

Для элементов, у которых указаны допуски параллельности, перпендикулярности или наклона, неуказанный допуск плоскостности или прямолинейности равен указанному допуску расположения.
