Техническая характеристика трв

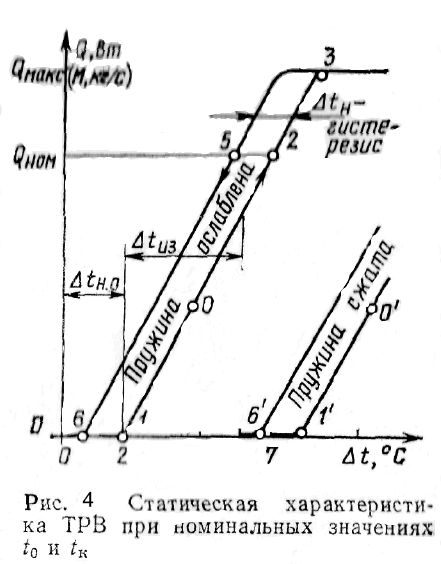

Статическая характеристика ТРВ. Статическая характерис­тика ТРВ такая же, как и у других П-регуляторов (рис.4), строится она для определенных номинальных значений t₀ и t_K .

Перегрев начала открытия ∆ (точка 1) регулируется на­тяжением пружины, у большинства ТРВ от 2 до 8°С. При этом статическая характеристика смещается вправо (на отрезок 1 - 1').

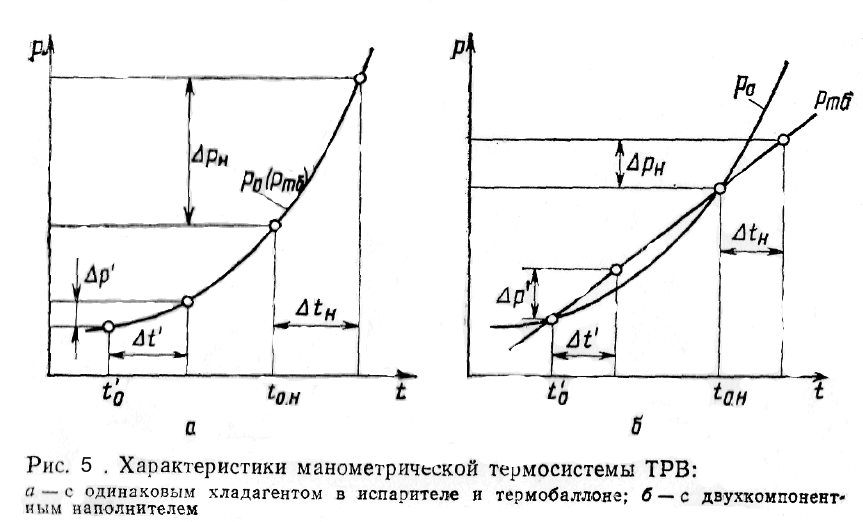

Изменением перегрева ∆ , начинают дополнительный пере­грев после начала открытия. Общий (рабочий) перегрев, кото­рый устанавливается в испарителе, ∆ – ∆ + ∆ . Измене­ние перегрева, обеспечивающее номинальную производительность ТРВ , называют неравномерность при стандартных условиях. У выпускаемых ТРВ ∆ = 4±1°С. Отношение максимальной производительности к номинальной примерно равно 1.3±0.2. Соответственно диапазон пропорциональности ДП =∆ - ∆ ≈ 1.3∆ . Гистерезис ( зона не чувствительности ∆ ) – это перегрев, на который клапан не реагирует, когда происходит изменение направления перегрева ( 1 – 2 открытие клапана, 2 – 5 клапан неподвижный, 5 – 6 закрытие ). У выпускаемых ТРВ гистерезис 1 – 1.5°С . Диапазон температур кипения. С понижением температуры кипения от до t'₀ (рис.5,а) перегреву ∆t', равному номинальному ∆ , соответствует меньшее значение перепада давле­ний - (∆p' < ∆ ,) При этом может стать значитель­но меньше холодопроизводительности компрессора. Равенство = устанавливается только при большом перегреве, т.е. при недозаполпенном испарителе. Поэтому ТРВ, у которых тер­мосистема заполнена рабочим хладагентом, могут работать в сравнительно ограниченном диапазоне температур кипения. Применение термосистем с двухкомпонентным наполните­лем (с газом и твердым адсорбентом) позволяет расширить диапазон t₀. Выбирая объем термобаллона н коли­чество заряжаемого адсорбента, можно изменять угол наклона характеристики термосистемы. Как видно из рисунка, при t'₀ и (в точках пересечения и ) равному перегреву соответствует равенство ∆р' = ∆ . В диапазоне от t'₀ до давление > при одинаковой их температуре (при ∆t'=0), что несколько уменьшает перегрев начала открытия клапана и делает ТРВ более чувствительным. Кроме того, двухкомпонентное заполнение позволяет работать, когда температура мембраны ниже, чем у термобаллона.

Номенклатура выпускаемых ТРВ. Чтобы обеспечить широкий диапазон по холодопроизводительности, выпускают ТРВ четырех баз.

Тип ТРВ и диапазон температур кипения, °С	Номинальный режим, °С			Номинальная холодопр. ( в тыс. ккал/ч) по базам
	t0	tK	Первая		Вторая	Третья	Четвертая
12ТРВ- (-30÷+10)	-15	+30	0.4*; 0.63*; 1; 1.6; 2.5; 4; 6.3; 10		16; 25; 40;63	100	160
22ТРВ- (-20÷+20)	5	35	1; 1.6; 2.5; 4; 6.3; 10		16; 25; 40; 63	100; 160	250; 400; 630; 1000; 1600
22ТРВВ- (-50÷+10)	-40	30	0.4*; 0.63; 1; 1.6; 2.5; 4; 6.3; 10		16; 25; 40; 63	100; 160	250; 400; 630
22ТРВН- (-80÷+50)	-60	40	1; 1.6; 2.5; 4; 6.3		16; 25; 40; 63	100; 160	−
502ТРВВ (-60÷+20)	-30	30	1; 1.6; 2.5; 4; 6.3; 10		16; 25; 40; 63	100; 160	−
ТРВА- (-40÷0)	-15	30	10		20; 40; 80; 100	−	−
13ТРВН- (-115÷-80)	-80	-50	0.63;1		20	−	−
142ТРВ (-10÷+20)	+5	50	4; 6.3;10		16;25;40	−	−

*Только с внутренним отбором (12ТРВЕ)
