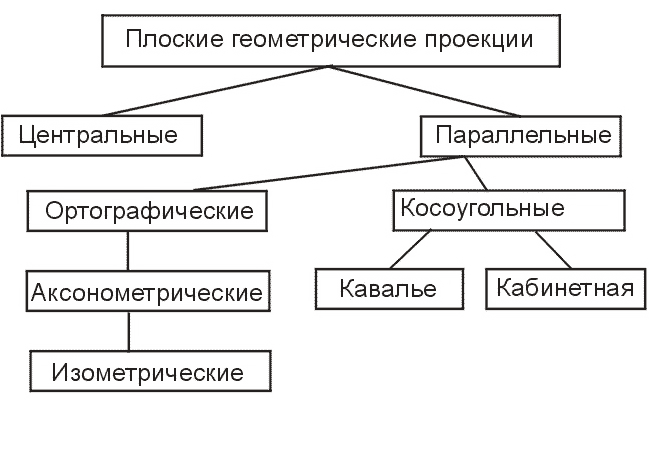

6. Типи проекцій. Ізометрична проекція. Аксонометрична проекція.

В зависимости от положения осей системы координат объекта относительно проекционной плоскости ортографические проекции делятся на аксонометрические и изометрические. В изометрических проекциях оси системы координат составляют одинаковые углы с проекционной плоскостью. В аксонометрических проекциях эти углы разные.

7. Складові вікна програми 3ds Max. Сцена в 3ds Max. Модифікатори 3dsMax.

Окно программы:

• Главное меню;

• Панель управления;

• Командная панель(Создание, изменение, иерархия, отображение);

• Окна проекции;

• Плавающая панель инструментов;

• Нижняя строка интерфейса.

Сцена отображается в видах:

• Вид слева

• Вид сверху

• Вид спереди

• Вид в перспективе

Модификатор - параметрические функции для изменения структуры и внешнего вида объекта.

• Noise

• Lathe – для симетрии

• Bend – для изгиба

• Twist- для скручивания

• Taper- для сужения объекта

8. Об’єкти в 3ds Max. Робота з кольором. Rgb-кольор. Hsl / hsv-властивості.

Об’єкти в 3ds Max

• Параметрические(все что строится в помощью Создать)

• Те, что редактируются(Составные объекты):

  1. морфинговые,

  2. согласованные,

  3. булевые,

  4. сеточные,

  5. лофтинговые,

  6. рельефные…

В 3д моделировании большое значение имеет подбор цветов. В ПО в качестве основных – красный, зеленый и синий, остальные – производные. Цвета, при смешивании которых получили белый называются аддетивными или цветами. Для смешивания цветов программа использует спец. Инструменты. Разработчики ПО выделяют следующие свойства: оттенок(hue), насыщенность(saturation) и яркость(luminance/value)

9. Основи сплайнового моделювання. Вершина. Сегмент. Сплайни. Створення сплайнів. Типи вершин та їх призначення.

Сплайн – двухмерные фигуры, он определяется вершинами и сегментами.

Сегмент – это часть сплайна между 2 вершинами.

Вершина – основная категория, которая определяет расположение точек в 3д пространстве для построения на их основе граней.

Типы вершин:

• Угловая- прямые сегменты

• Сглаженная - кривая сплайна проводится с изгибом и имеет одинаковую кривизну сегмента с обоих сторон.

• Безье- имеет отрезок с маркером, с помощью которого можно манипулировать объектом

• Угол Безье – имеет касательный вектор и ручки Безье можно перемещать независимо друг от друга.

10. Полігональне моделювання. Геометрична іерархія підоб’єктів.

• EditableMesh – редактируемый каркас. Об’єкт використовується для створення основи моделі 3д , не має параметрів, містить редагуючі компоненти –ребро і вершину.

• EditablePoly – редактируемый многоугольник. Має багато спільного з попереднім об’єктом але містить більш потужні і складні інструменти, тобто це допрацьована модель попереднього об’єкту.

Геометрична іерархія підоб’єктів: Вершина, грань, ребро, полігон, елемент, об’єкт.

11. Метод бікубічних раціональних в-сплайнів. Nurbs-поверхні та їх типи.

Для створення реалістичних моделей об’єктів використовують геометричні примітиви. Вид такої поверхні визначається розташованою в просторі сіткою опорних точок. Кожній опорній точці привласнюється коефіцієнт, який визначає ступінь впливу її на поверхню що проходить поблизу. Від взаємного розташування точок і величини коефіцієнтів залежить форма і гладкість поверхні. NURBS-поверхні це поверхні форма яких описується математичними виразами – неодновідними раціональними В-сплайнами. Типи NURBS-поверхні:

• pointCurve- проходить через всі опорні точки 3д простору і максимально згладжує вершини

• CVCurve- плавно огинають усі опорні точки і згладжують їх, притискаючи до каркасу.
