1.2.4. Використовувані протоколи й стандарти.
При передачі даних:
у прямих каналах використається стандарт - DVB-S, технологія МРЕ інкапсуляції IP пакетів;
у зворотних каналах використаються стандарти множинного доступу - TDMA, FDMA, спеціально розроблений протокол канального рівня й інкапсуляції IP пакетів;
у мережі ЦС використається стандарт Fast Ethernet на канальному рівні, а на мережному рівні - протокол IP.
На рівні додатків:
послуги IS і VPN включають передачу IP-пакетів, у тому числі з використанням технології тунелювання, послуги, що базуються на протоколах HTTP, FTP, POP3/SMTP/IMAP, NMTP;
послуги VL на базі спеціально розробленого протоколу забезпечують двосторонню передачу між абонентами системи, що використають послуги IPP, відеоінформації з телекамер, що входять до складу АС;
послуги IPP на базі технології "голос поверх IP" забезпечують телефонний зв'язок абонентів системи як між собою, так і через мережу Інтернет - з абонентами телефонних мереж, оснащених устаткуванням термінації відповідних IP-потоків по стандартному протоколі Н-323;
послуги VoD на базі розробленого оригінального протоколу забезпечують:
можливість перегляду абонентом каталогів відеоматеріалів і замовлення його відеоматеріалу, що цікавить;
формування на основі рейтингових оцінок послідовності передачі викликаних абонентами відеоматеріалів у відповідності зі стандартом MPEG-4;
одержання й перегляд абонентом на екрані побутового телеприймача обраного відеоматеріалу;
перегляд (анонс) відеоматеріалу за допомогою web-сайту, на якому абонент може ознайомитися із замовляємим матеріалом.
Цифрове телевізійне віщання здійснюється в стандарті MPEG-2. Авторизація й ідентифікація абонентів забезпечується сервером Radius. Захист на рівні IP і на рівні додатків гарантується технологією firewall.
1.2.5. Схема побудови мережі.
Схема побудови мережі представлена на рис. 1 і складається з:
- базової станції (БС) із круговою або секторною антенами, установленими на одному з пануючих висотних будинків або вишці;
- сполучних радіорелейні лини РРЛ;
- абонентських станцій (АС) зі спрямованими антенами, установленими на дахах будинків майбутніх абонентів. Інформаційний обмін між БС і АС здійснюється через незалежні асинхронні «ПРИЙМАЮЧИЙ» і «ПЕРЕДАВАЛЬНИЙ» канали.
Базова станція може мати виходи на:
високошвидкісні ІНТЕРНЕТ провайдери;
телефонну мережу загального користування;
інші кабельні або бездротові/мобільні мережі
місцеві телерадіостудії.
Радіус покриття зони обслуговування залежно від діапазону частот і виду модуляції.

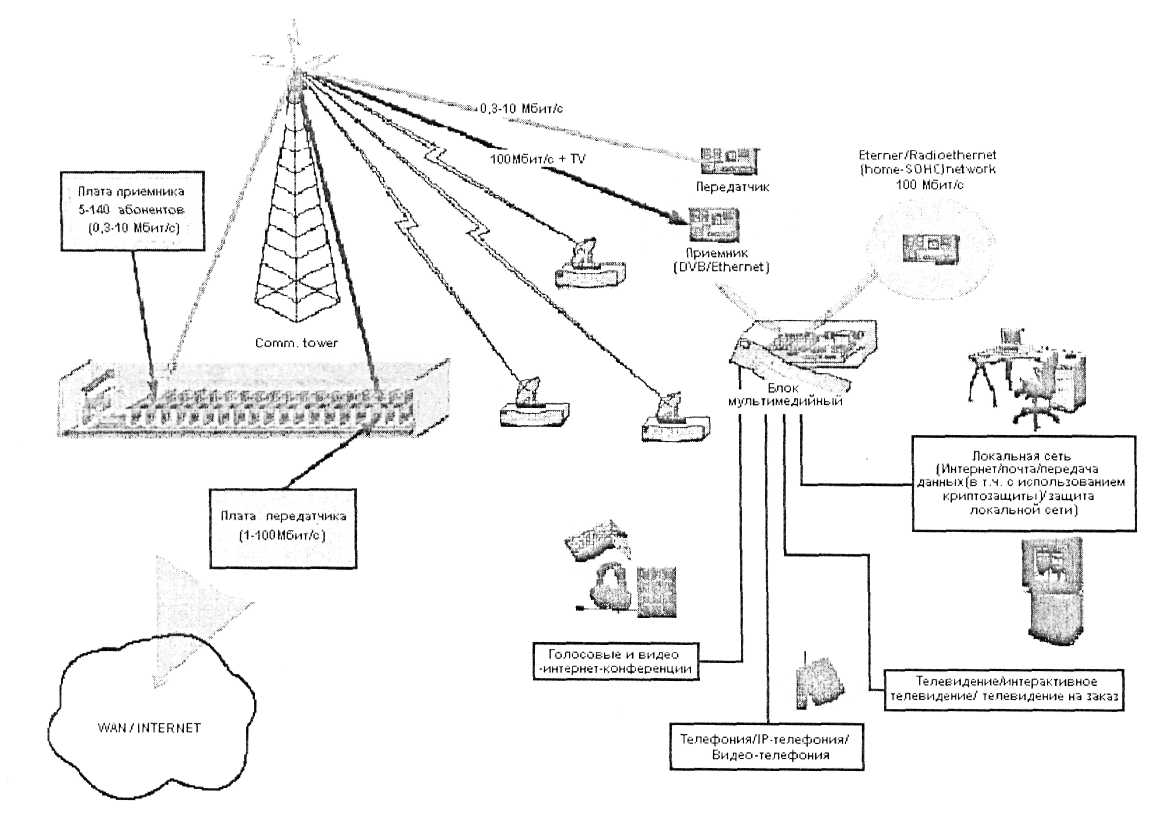

Рис.1 Схема побудови мережі
Базова станція з 19 каналами (БС) є ключовою ланкою системи, призначена для надання мультимедійних послуг і містить у собі:
систему прийомну - передаючу (СПП);
станцію телевізійного віщання (СТВ);
станцію інтерактивного доступу (СИД);
станцію зворотних каналів (СІК);
систему контролю й керування (СКУ).
СПП призначена для формування, випромінювання й прийому радіосигналів, за допомогою яких підтримуються прямі й зворотні канали зв'язку між АС і БС.
СТВ призначена для перетворення сигналів цифрового телебачення, що надходять від зовнішніх джерел, у вхідні сигнали СПП, що забезпечують ретрансляцію телевізійних програм.
СИД призначена для обробки запитів абонентів і формування потоків даних, переданих по прямих каналах через СПП у процесі надання абонентам інтерактивних послуг.
СІК призначений для демодуляції сигналів, прийнятих СПП від АС, керування АС у частині передачі даних по зворотних каналах, попередньої обробки й пересилання цих даних у СИД.
СКУ призначена для контролю технічного стану основних трактів і складових частин системи, а також для керування системою в процесі її експлуатації й технічного обслуговування.
Базова станція з 5-7 каналами забезпечує ретрансляцію сигналів прямого й зворотного каналів у границях однієї стільники.
Абонентська станція (АС) призначена для забезпечення доступу абонентів до надаваних послуг.
До складу АС входять:
блок зовнішній (БН);
блок внутрішній (БВ);
блок мультимедійний (БММ).
БН призначений для прийому від БС радіосигналів прямих каналів, переносу спектра цих сигналів у діапазон проміжної частоти (ГТЧ), передачі сигналів ГТЧ у БВ і БММ, прийому від БВ сигналу ГТЧ, перетворення отриманого сигналу ГТЧ у радіосигнал і випромінювання його в напрямку БС.
БВ призначений для формування сигналу опорної частоти БН, демодуляції прийнятого від БН сигналу НЧ, декодування прийнятих даних, кодування й модуляції даній, підлягаючій передачі по зворотному каналі й перетворення їх у діапазон ГТЧ а також для доступу абонента до послуг Інтернет.
БММ призначений для забезпечення доступу абонента до інших послуг, надаваним системою.
Абонентові доступні: у БВ - порт Ethernet 10/100 base БВ для доступу до служб Інтернет, у БММ - пульт дистанційного керування для доступу до інших служб, інтерфейс USB для підключення відеокамери, інтерфейс FXS для підключення телефонного апарата, інтерфейс Audio для підключення аудіогарнітури, інтерфейс S-VIDEO для підключення телевізора й інтерфейс PCMCIA для підключення модуля умовного доступу.
Архітектурно система підтримує всі рівні стека протоколів IP.
