Лекция 1
Схема внутреннего строения Земли
Химический состав земной коры и земли в целом
лекция 3, 4
Способность химических элементов к минералообразованию
Лекция 6. Геодинамические процессы. Магматизм. Эффузивный магматизм
Схематический разрез стратовулкана
Лекция 7. Интрузивный магматизм. Магматические горные породы

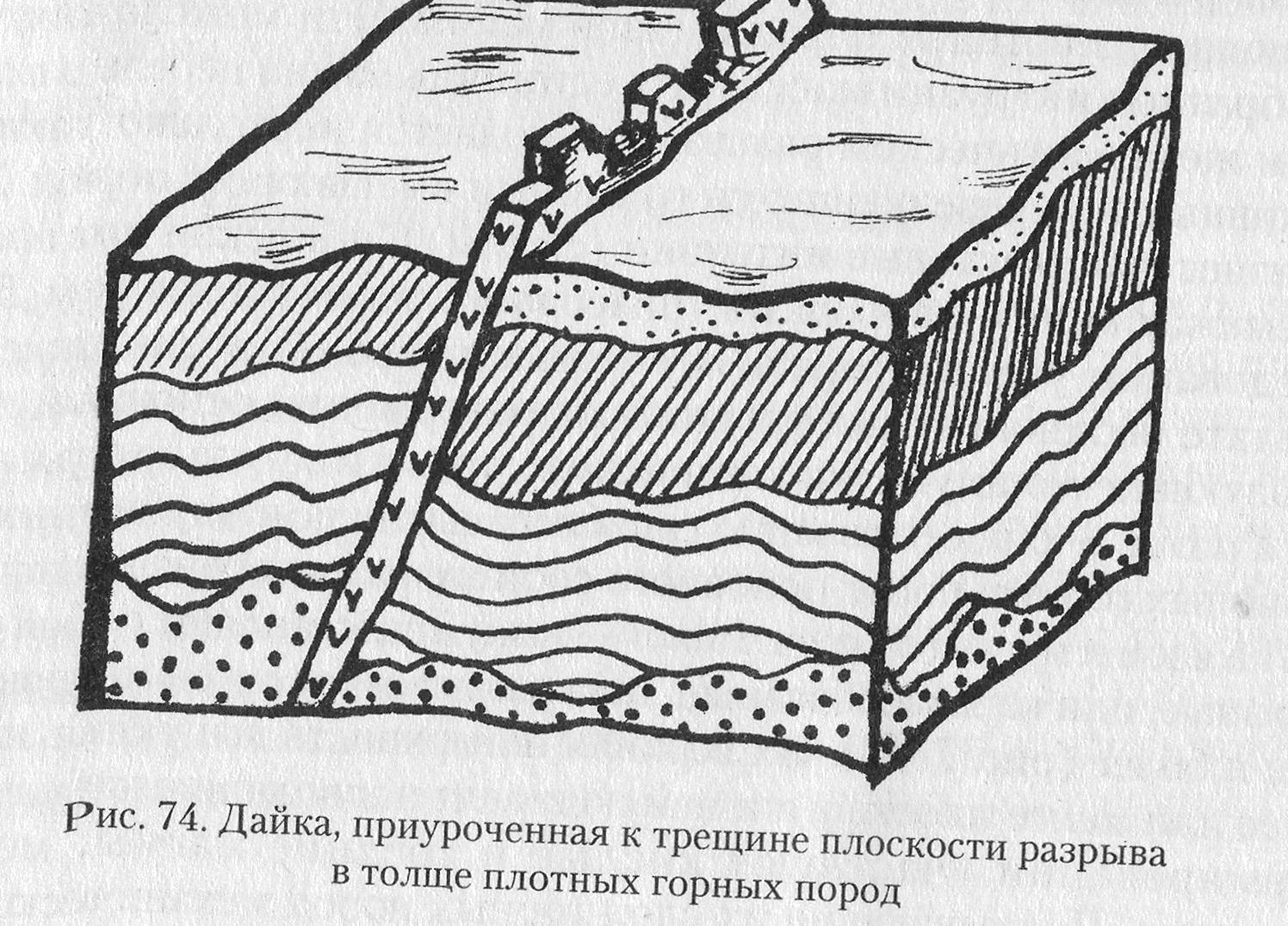

Таблица - Главнейшие магматические породы (по А. П. Павлову и др.).
Степень кислотности (кремнекислота в (%)
|
Минералы — показатели степени кислотности |
Темноцветные силикаты
|
Породы со светлыми силикатами
|
Породы без светлых силикатов
|
||
ортоклаз |
плагиоклаз |
нефелин |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Кислые, 65—75 |
Кварц |
Слюда, роговая обманка, (авгит) |
Липарит, Кварцевый порфир, Гранит |
Дацит, Кварцевый порфирит, Кварцевый диорит |
|
|
Средние, 52—65 |
|
Роговая, обманка, слюда, (авгит) |
Трахит, Ортофир, Сиенит |
Андезит, Порфирит, Диорит |
Нефелиновый сиенит |
|
Основные, 40—52 |
|
Авгит, роговая обманка |
|
Базальт, Диабаз, Габбро |
|
|
Ультраосновные, 40 –35
|
Оливин
|
Авгит |
|
|
|
Пироксенит, Перидотит, Дунит |
Лекция 8. Пневматолитово-гидротермальные процессы и связанные с ними минеральные образования

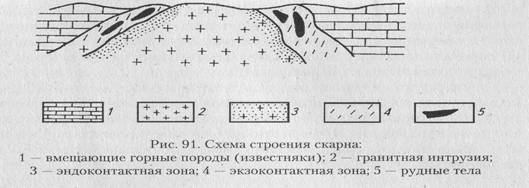

Лекция 10. Геологическая деятельность поверхностных вод

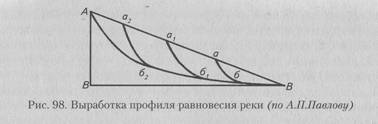

Лекция 11. Геологическая деятельность подземных вод

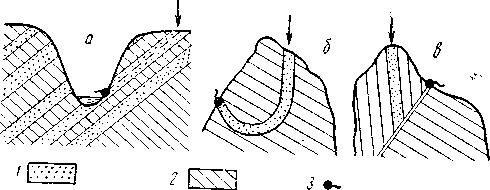

Рис. 1. Условия выхода родников:а — питающийся межпластозой нисходящей водой (нисходящий родник), б — питающийся межпластовой напорной водой (восходящий родник), в — питающийся межпластовой водой, поднимающейся по разрыву в толще пород; 1— песок, 2— глина, 3— родник
Рис. . Схема образования соскальзывающего (деляпснвного) оползня: 1 — бровка срыва, 2 — стенка срыва, 3 — тыловой шов, 4 — плоскость скольжения, 5 — язык оползня, 6 — родник до образования оползня. 7 — склон до оползня, 8—водопроницаемая порода, 9 — водоупорная порода
Химизм природных вод (по А.М.Овчинникову)
Классы по солености |
Общая минерали- зация, г/л |
Химические типы |
Типы по солености |
Ультрапресные Пресные Воды с относительно повышенной минерализацией |
<0,2 0,2—0,5 0,5—1,0 |
Обычно гидрокарбо-натные — “— Гидрокарбонатно-сульфатные |
Пресные |
Солоноватые |
1—3 |
Сульфатно- хлоридные |
Солоноватые |
Соленые Воды повышенной солености |
3—10 10—35 |
Преимущественно хлоридные |
Соленые |
Воды, переходные к рассолам Рассолы |
35—50 50—400 |
Хлоридные |
Рассолы |
Лекция 12. Геологическая деятельность ледников
Рис. 1. Ледник в плане (а) н в разрезе (б):
1 — донная морена, 2 — боковая морена, 3 — серединная и 4 — конечная морена
Лекция 15. Осадочные горные породы
Таблица - Главнейшие обломочные породы (размер обломков в мм)
Наименование подгруппы обломочных пород |
Структура и наименование породы |
|
|||||
несцементированные |
сцементированные |
|
|||||
из обломков неокатанных |
из обломков окатанных |
из обломков неокатанных |
из обломков окатанных |
|
|||
Крупнообломочные (псефиты) >2 |
Глыбы >100 щебень 100—10 дресва 10—2
|
Валунник >100 Галечник 10—100 Гравий 10—2
|
Брекчия
|
Конгломерат
|
|
||
Среднеобломочные (псаммиты — песчаные) 2—0,05
|
Песок |
Грубозернистый 1 — 2 Крупнозернистый 1—0,5 Среднезернистый 0,5—0,25 Мелкозернистый 0,25-0,10 Тонкозернистый 0,10-0,05 |
Песчаник |
Грубозернистый 1 — 2 Крупнозернистый 1—0,5 Среднезернистый 0,5—0,25 Мелкозернистый 0,25-0,10 Тонкозернистый 0,10-0,05 |
|||
Мелкообломочные (пылеватые — алевриты) 0,05—0,01 |
Алеврит (лёсс, супесь, суглинок)
|
Алевролит |
|
||||
Таблица - Главнейшие породы органического и химического происхождения
Название подгрупп |
Органогенные |
Хемогенные |
Карбонатные |
I. Известняк коралловый 2. Известняк-ракушечник 3. Известняк детритусовый 4. Мел 5. Мергель |
6. Сидерит 7. Мергель |
Кремнистые |
1. Диатомит |
4. Кремень |
Железистые |
— |
Лимонит |
Галоидные |
— |
Каменная соль |
Сернокислые |
— |
2. Ангидрит |
Алюминиевые |
— |
Бокситы |
Фосфатные |
— |
Фосфориты |
Каустобиолиты |
Янтарь |
|
ЛЕКЦИЯ 18. складчатые и разрывные дислокации
Рис. 1. Элементы слоя: / — подошва III слоя и кровля IV слоя, 2 — подошва IV слоя и кровля V слоя; а - истинная мощность слоя, а1 —видимая мощность слоя
Рис. 2. Элементы залегания слоя: АБ — простирание слоя, ВД — падение слоя

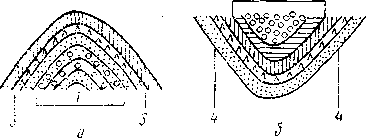

Рис. 3. Антиклинальная (а) и синклинальная (б) складки: 1 — ядро антиклинали, 2 — ядро синклинали, 3 — крылья антиклиналинали, 4 — крылья синклинали
Рис. 4. Элементы складки: аа1а2а3—крыло, аа1, бб1 — замок, АБВ — угол складки, который не замеряется, а строится, ВВ1Д1Д —осевая плоскость

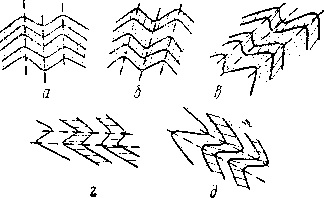

Рис. 5. Типы складок: а- остроугольные (килевидные) или закрытые, б – пологие или открытые, в - веерообразные г - изоклинальные, д - сундучные е — гребневидные
Рис. 6. Складки с разными положениями осевых поверхностей и крыльев: а — прямые, б — косые, в — опрокинутые, г — лежачие, д — перевернутые
Рис.7.Схема разрыва со смещением слоев: ff — сместитель, 2 - лежачее крыло, 2 - висячее крыло, 3 - тектоническая брекчия
Рис. 8. Амплитуды разрыва: а1, — стратиграфическая, а2 — вертикальная, а3 - горизонтальная, a4 — истинная
Рис. 9. Сброс (А) и взброс (Б), загибы слоев при сбросе (В) и взбросе (Г):
ff — сместитель, а3 — горизонтальная амплитуда
Рис. 10. Система сбросов, по которым одни блоки оказались опущенными (1)—грабены, другие поднятыми (2) — горсты
Рис.11. Сброс: а — до денудации, б — после денудации
Рис. 12. Поперечный разрез в месте пересечения наклонных слоев сбросом: а — выход слоев повторяется, б — ряд слоев “выпадает”, / — лежачее крыло, // — висячее крыло
Рис.
13. Надвиг
Рис. 14. Блок-диаграмма сдвига (а) и сбросо-сдвига (б)
Рис. 15. Тектонические трещины на куполах (а) и брахиантиклиналях (б) и разрывы растяжения при росте антеклиз (в) по В.В. Белоусову.
|
Рис. 7.2. Характер водопроницаемости пород: А - пористые породы; Б - трещиноватые породы; В - размеры водопроводящих трещин; Г - размеры и плотность расположения зерен в пористых породах; 1- водонепроницаемые породы, 2- породы, насыщенные водой. |
Основы геологии
Авторы: Н.В.Короновский, А.Ф.Якушова |
Содержание |
|
Рис.7.3. Схема грунтовых вод и верховодки: I- зона аэрации; II- зона насыщения; 1- почвенные и капиллярно-подвешенные воды, 2- песчаные водопроницаемые породы, 3- водонепроницаемые породы, 4- грунтовые воды, 5- уровень грунтовых вод, 6- направление движения грунтовых вод, 7- капиллярно-поднятая вода, 8- нисходящий источник, 9- уровень верховодки, 10- направление инфильтрующихся вод |
Основы геологии
Авторы: Н.В.Короновский, А.Ф.Якушова |
Содержание |
|
Рис. 7.4. Схема залегания и движения грунтовых вод в междуречном массиве и их режим: 1-песок, 2-суглинок, 3-минимальный уровень грунтовых вод, 4- максимальный уровень грунтовых вод |
Основы геологии
Авторы: Н.В.Короновский, А.Ф.Якушова |
Содержание |
|
Рис. 7.7.Схема артезианского бассейна при мульдообразном залегании пород: а - область питания; б - область напора; в - область разгрузки; H1, H2- величина напора; 1-водоносный горизонт, 2- водоупорные породы, 3- пьезометрический уровень напорных вод |
