Гибридные интегральные микросхемы?
Гибридной ИМС-наз. Микросхемы, содержащую диэлектрическое основание (подложку), на поверхности которой выполняются все пассивные элементы ( резисторы, конденсаторы) в виде одного- и многочисленных пленочных структур с неразрывными пленочными проводниками, а полупроводниковые приборы размещены в виде дискретных навесных элементов в бес корпусном исполнении или сборки.
1.Активные элементы в ГИМС имеют лучшие параметры, чем в полупроводниковых и могут работать при больших напряжениях питания.
Толстопленочные схемы в многосерийном производстве имеют минимальную стоимость, большую механическую прочность и теплоустойчивость, большую перегрузочную способность элементов, но номинальные значения пассивных элементов нестабильны, плотность монтажа низка и отсутствует возможность подгонки пассивных элементов.
Тонкопленочные схемы характерны большой точностью, возможностью подгонки номиналов элементов и высокая плотность монтажа.
Любая ГИМС состоит из: подложки -на которой размещаются пассивные и активные элементы:
Пассивные элементы ГИМС. Подложка.
Она одновременно выполняет несколько функции: представляет собой конструктивную основу, на которой формируются и монтируются элементы ГИМС, обеспечивает электрическую изоляцию элементов ГИМС, а так же служит теплоотводящим элементом всей конструкции.
Проводники и контактные площадки.
Проводники связывают элементы микросхемы между собой. Контактные площадки предназначены для соединения пайкой или сваркой выводов навесных элементов с микросхемой.
Для напыления проводников и контактных площадок используются медь, серебро, золото, алюминий. Напыление идет на подслой никеля, хрома или титана. Подслой обеспечивает высокую адгезию к подложке, а слой серебра, меди золота – высокую электропроводимость.
Резисторы.
П
леночные
резисторы изготавливаются нанесением
на непроводящую подложку через маску
(трафарет) узкой резистивной пленки
между двумя контактами площадками.
Пленочные резисторы могут работать при напряжениях до нескольких сотен вольт на частотах до несколько сотен мегагерц
К
онденсаторы.
2. Активные элементы ГИМС-в качестве активных элементов применяют дискретные полупроводниковые приборы. Наибольшее распространение получили бескорпусные приборы, так как они имеют малые габариты и массу.
Бескорпусные полупроводниковые приборы по способу их монтажа в микросхему можно разделить на приборы с гибкими и с жесткими объемными выводами.
Оптроны?

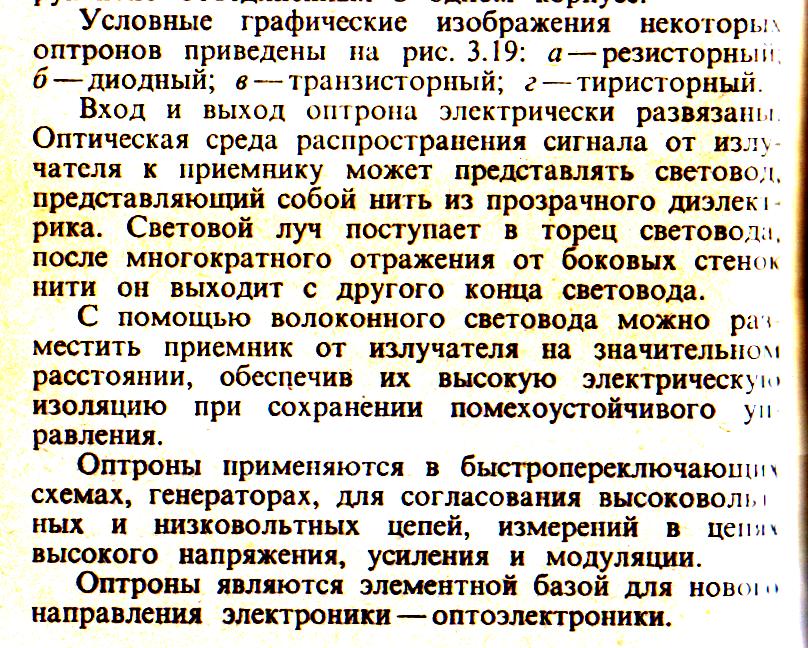

Оптрон (оптопара) — электронный прибор, состоящий из излучателя света (обычно — светодиод, в ранних изделиях — миниатюрная лампа накаливания) и фотоприёмника (биполярных и полевыхфототранзисторов, фотодиодов, фототиристоров, фоторезисторов), связанных оптическим каналом и как правило объединённых в общем корпусе. Принцип работы оптрона заключается в преобразовании электрического сигнала в свет, его передаче по оптическому каналу и последующем преобразовании обратно в электрический сигнал. Пример: пульт ДУ.
