Расчет стоимости устанавливаемого оборудования и программных средств
В таблице 4 представлен расчёт стоимости устанавливаемого оборудования.
Таблица 4 – Расчёт стоимости устанавливаемого оборудования
Наименование оборудования |
Количество, шт. |
Цена за единицу, руб. |
Общая стоимость, руб. |
Коммутатор |
|
|
|
D-link DES-1005D |
3 |
485 |
1455 |
D-link DES-1008D |
6 |
630 |
3780 |
D-link DES-1016D |
3 |
1520 |
4560 |
Медиаконвертер |
|
|
|
D-Link DMC-515SC |
1 |
2438 |
2438 |
Сетевая карта |
|
|
|
D-link DGE-520TХ |
65 |
165 |
10725 |
Коннектор |
|
|
|
RJ-45 (упаковка 100 шт.) |
2 |
500 |
1000 |
Оптоволоконный кабель |
|
|
|
Belden Оптоволоконный кабель универсальный, orange 4 волокна 62,5/125-OM1 |
600 |
56 |
33600 |
Кабель UTP5 |
|
|
|
Кабель UTP, 4 пары, категория 5е, 24 AWG, медь |
400 |
12 |
4800 |
Итого: 62358 рублей.
Результаты моделирования

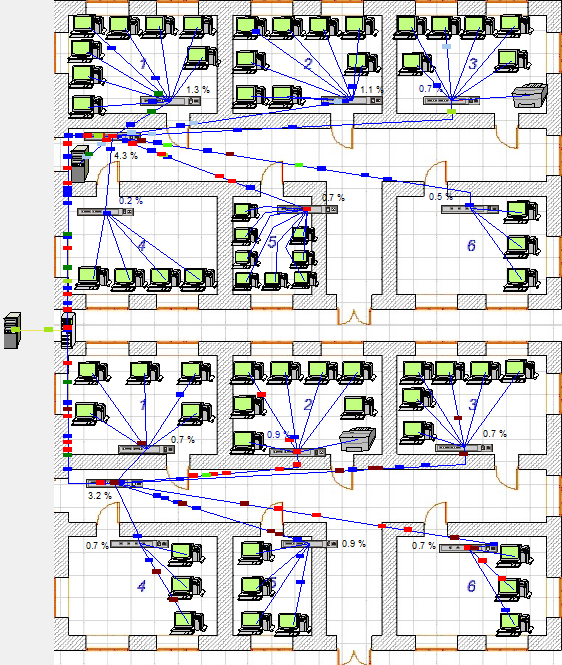

Проведено моделирование работы локальной вычислительной сети в программе NetCracker, работа сети представлена на рисунке 12.
Рисунок 12 – Моделирование локальной сети двухэтажного здания

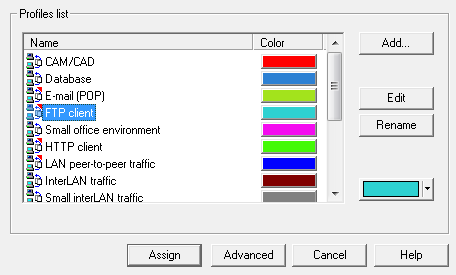

Проверка работоспособности сети осуществлялась путем передачи пакетов:
между рабочей станцией и сервером: File server’s client, SQL server’s client;
между рабочей станцией и Интернет: FTP client, HTTP client, E-mail client;
между рабочими станциями: Small office peer-to-peer, LAN peer-to-peer;
между рабочей станцией и принтером: LAN peer-to-peer.
Рисунок 13
При проведении проверки работоспособности сети были задействованы все комнаты на двух этажах здания, для которого разрабатывается сеть, т.е. все рабочие станции и офисное оборудование.
Моделирование работы проектируемой сети показало, что нагрузка первого этажа составляет 4.0% , нагрузка сети второго этажа составляет 3.2%.
На рисунке 14 приведен график загруженности сети. Из графика, представленного на рисунке, видно, что средняя нагрузка колеблется в районе 5%.
Рисунок 14
В процессе моделирования было проведено сравнение статистических результатов, полученных при моделировании в программах NetCracker и AnyLogic.
На рисунке 15 показана ЛВС одного этажа с соединениями типа «Small office». Загруженность комнат следующая:
1 комната – 1,2%
2 комната – 1,5%
3 комната – 1,1%
4 комната – 0,6%
5 комната – 0,8%
6 комната – 0,7%
Рисунок 15 – ЛВС с соединениями типа «Small office» в NetCracker

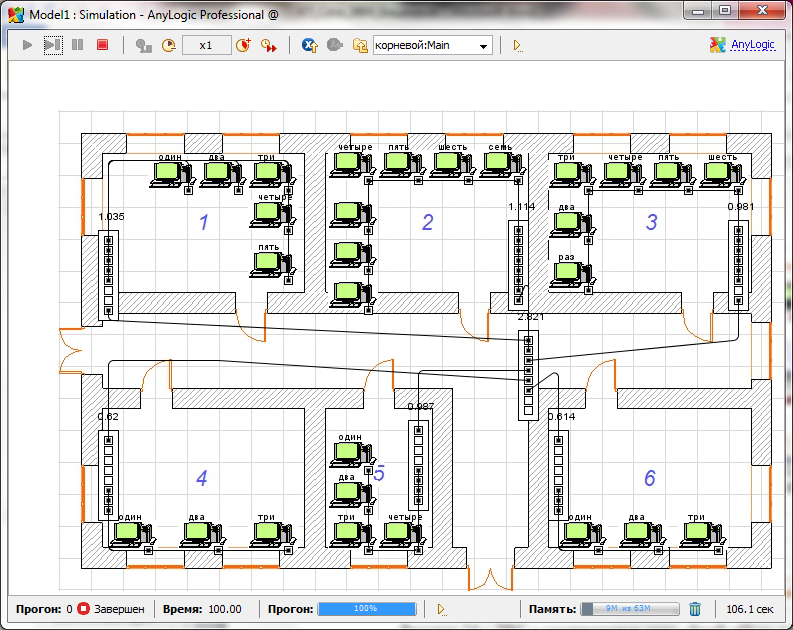

Аналогичное моделирование было проведено в программе AnyLogic (рисунок 16).
Рисунок 16 – ЛВС с соединениями типа «Small office» в AnyLogic
Загруженность комнат следующая:
1 комната – 1,035%
2 комната – 1,114%
3 комната – 0,981%
4 комната – 0,62
5 комната – 0,987%
6 комната – 0,614%
По полученным данным в результате моделирования можно сделать вывод о том, что результаты моделирования в AnyLogic схожи с результатами модели NetCracker.
