4. Какие цели преследуется при организации таблицы символов?

Отметим цели, которые преследуются при организации таблицы символов:

– хранение и систематизация данных о соответствующем элементе таблицы,

– организация их таким образом, чтобы компилятор имел возможность максимально быстро выполнять поиск нужной ему записи таблицы по имени эле­мента, с которым связана эта запись;

– требуемая память по возможности меньше.

5. Назначение и принципы организации таблиц идентификаторов. Хэш-адресация с использованием метода цепочек. Комбинированные способы построения таблиц идентификаторов.

Назначение таблиц идентификаторов.

При выполнении семантического анализа, генерации кода и оптимизации ре­зультирующей программы компилятор должен оперировать характеристиками основных элементов исходной программы — переменных, констант, функций и других лексических единиц входного языка. Эти характеристики могут быть получены компилятором на этапе синтаксического анализа входной програм­мы (чаще всего при анализе структуры блоков описаний переменных и кон­стант), а также дополнены на этапе подготовки к генерации кода (например при распределении памяти).

Набор характеристик, соответствующий каждому элементу исходной программы, зависит от типа этого элемента, от его смысла (семантики) и, соответственно, от той роли, которую он исполняет в исходной и результи­рующей программах. В каждом конкретном случае этот набор характери­стик может быть свой в зависимости от синтаксиса и семантики входного языка, от архитектуры целевой вычислительной системы и от структуры ком­пилятора. Но есть типовые характеристики, которые чаще всего присущи тем или иным элементам исходной программы. Например, для переменной — это ее тип и адрес ячейки памяти, для константы — ее значение, для функции — количество и типы формальных аргументов, тип возвращаемого результата, адрес вызова кода функции.

Главной характеристикой любого элемента исходной программы является его имя.

Именно с именами переменных, констант, функций и других элементов входного языка оперирует разработчик программы—поэтому и компилятор должен уметь анализировать эти элементы по их именам

Имя каждого элемента должно быть уникальным. Многие современные языки программирования допускают совпадения (неуникальность) имен перемен­ных и функций в зависимости от их области видимости и других условий ис­ходной программы. В этом случае уникальность имен должен обеспечивать сам компилятор. Будем считать, что имена элементов исходной программы всегда явля­ются уникальными.

Таким образом, задача компилятора заключается в том, чтобы хранить неко­торую информацию, связанную с каждым элементом исходной программы, и иметь доступ к этой информации по имени элемента. Для решения этой задачи компилятор организует специальные хранилища данных, называемые таблица­ми, идентификаторов, или таблицами символов. Таблица идентификаторов состоит из набора полей данных (записей), каждое из которых может соответст­вовать одному элементу исходной программы. Запись содержит всю необходи­мую компилятору информацию о данном элементе и может пополняться по мере работы компилятора. Количество записей зависит от способа организации таблицы идентификаторов, но в любом случае их не может быть меньше, чем эле­ментов в исходной программе. В принципе, компилятор может работать не с од­ной, а с несколькими таблицами идентификаторов — их количество и структура зависят от реализации компилятора.

Принципы организации таблиц идентификаторов.

Компилятор пополняет записи в таблице идентификаторов по мере анализа исходной программы и обнаружения в ней новых элементов, требующих размещения в таблице. Поиск информации в таблице выполняется всякий раз, когда компилятору необходимы сведения о том или ином элементе про­граммы. Причем следует заметить, что поиск элемента в таблице будет вы­полняться компилятор-ром существенно чаще, чем помещение в нее новых элементов. Так происходит потому, что описания новых элементов в исходной программе, как правило, встречаются гораздо реже, чем эти элементы исполь­зуются. Кроме того, каждому добавлению элемента в таблицу идентифика­торов в любом случае будет предшествовать операция поиска — чтобы убе­диться, что такого элемента в таблице нет.

На каждую операцию поиска элемента в таблице компилятор будет затрачивать время, и поскольку количество элементов в исходной программе велико (от еди­ниц до сотен тысяч в зависимости от объёма программы), это время будет суще­ственно влиять на общее время компиляции, Поэтому таблицы идентификаторов должны быть организованы таким образом, чтобы компилятор имел возможность максимально быстро выполнять поиск нужной ему записи таблицы по имени эле­мента, с которым связана эта запись.

Можно выделить следующие способы организаций таблиц идентификаторов:

• простые и упорядоченные списки;

• бинарное дерево;

• хэш-адресация с рехэшированием;

• хэш-адресация по методу цепочек;

• комбинация хэш-адресации со списком или бинарным деревом.

Построение таблиц идентификаторов по методу цепочек

Неполное заполнение таблицы идентификаторов при применении хэш-функции ведет к неэффективному использованию всего объема памяти, доступного компилятору. Причем объем неиспользуемой памяти будет тем выше, чем больше информации хранится для каждого идентификатора. Этого недостатка можно избежать, если дополнить таблицу идентификаторов некоторой промежуточной хэш-таблицей.

В ячейках хэш-таблицы может храниться либо пустое значение, либо значение указателя на некоторую область памяти из основной таблицы идентификаторов. Тогда хэш-функция вычисляет адрес, по которому происходит обращение сначала к хэш-таблице, а потом уже через нее по найденному адресу — к самой таблице идентификаторов. Если соответствующая ячейка таблицы идентификаторов пуста, то ячейка хэш-таблицы будет содержать пустое значение. Тогда вовсе не обязательно иметь в самой таблице идентификаторов ячейку для каждого возможного значения хэш-функции — таблицу можно сделать динамической так, чтобы ее объем рос по мере заполнения (первоначально таблица идентификаторов не содержит ни одной ячейки, а все ячейки хэш-таблицы имеют пустое значение).

Такой подход позволяет добиться двух положительных результатов: во-первых, нет необходимости заполнять пустыми значениями таблицу идентификаторов — это можно сделать только для хэш-таблицы; во-вторых, каждому идентификатору будет соответствовать строго одна ячейка в таблице идентификаторов (в ней не будет пустых неиспользуемых ячеек). Пустые ячейки в таком случае будут только в хэш-таблице, и объем неиспользуемой памяти не будет зависеть от объема информации, хранимой для каждого идентификатора — для каждого значения хэш-функции будет расходоваться только память, необходимая для хранения одного указателя на основную таблицу идентификаторов.

На основе этой схемы можно реализовать еще один способ организации таблиц идентификаторов с помощью хэш-функции, называемый «метод цепочек». Для метода цепочек в таблицу идентификаторов для каждого элемента добавляется еще одно поле, в котором может содержаться ссылка на любой элемент таблицы. Первоначально это поле всегда пустое (никуда не указывает). Также для этого метода необходимо иметь одну специальную переменную, которая всегда указывает на первую свободную ячейку основной таблицы идентификаторов (первоначально — указывает на начало таблицы).

Метод цепочек работает следующим образом по следующему алгоритму.

Шаг 1. Во все ячейки хэш-таблицы поместить пустое значение, таблица идентификаторов не должна содержать ни одной ячейки, переменная FreePtr (указатель первой свободной ячейки) указывает на начало таблицы идентификаторов; i:=1.

Шаг 2. Вычислить значение хэш-функции n_i для нового элемента A_i. Если ячейка хэш-таблицы по адресу n_i пустая, то поместить в нее значение переменной FreePtr и перейти к шагу 5; иначе — перейти к шагу 3

Шаг 3. Положить j:=1, выбрать из хэш-таблицы адрес ячейки таблицы идентификаторов m_j и перейти к шагу 4.

Шаг 4. Для ячейки таблицы идентификаторов по адресу m_j проверить значение поля ссылки. Если оно пустое, то записать в него адрес из переменной FreePtr и перейти к шагу 5; иначе j:=j+1, выбрать из поля ссылки адрес m_j и повторить шаг 4.

Шаг 5. Добавить в таблицу идентификаторов новую ячейку, записать в нее информацию для элемента А_i (поле ссылки должно быть пустым), в переменную FreePtr поместить адрес за концом добавленной ячейки. Если больше нет идентификаторов, которые надо разместить в таблице, то выполнение алгоритма закончено, иначе i:=i+1 и перейти к шагу 2.

Поиск элемента в таблице идентификаторов, организованной таким образом, будет выполняться по следующему алгоритму.

Шаг 1. Вычислить значение хэш-функции п для искомого элемента А. Если ячейка хэш-таблицы по адресу n пустая, то элемент не найден и алгоритм завершен, иначе положить j:=1, выбрать из хэш-таблицы адрес ячейки таблицы идентификаторов m_j=n.

Шаг 2. Сравнить имя элемента в ячейке таблицы идентификаторов по адресу m_j с именем искомого элемента А. Если они совпадают, то искомый элемент найден и алгоритм завершен, иначе — перейти к шагу 3.

Шаг 3. Проверить значение поля ссылки в ячейке таблицы идентификаторов по адресу m_j. Если оно пустое, то искомый элемент не найден и алгоритм завершен; иначе j:=j+1, выбрать из поля ссылки адрес m_j и перейти к шагу 2.

При такой организации таблиц идентификаторов в случае возникновения коллизии алгоритм размещает элементы в ячейках таблицы, связывая их друг с другом последовательно через поле ссылки. При этом элементы не могут попадать в ячейки с адресами, которые потом будут совпадать со значениями хэш-функции. Таким образом, дополнительные коллизии не возникают. В итоге в таблице возникают своеобразные цепочки связанных элементов, откуда происходит и название данного метода — «метод цепочек».

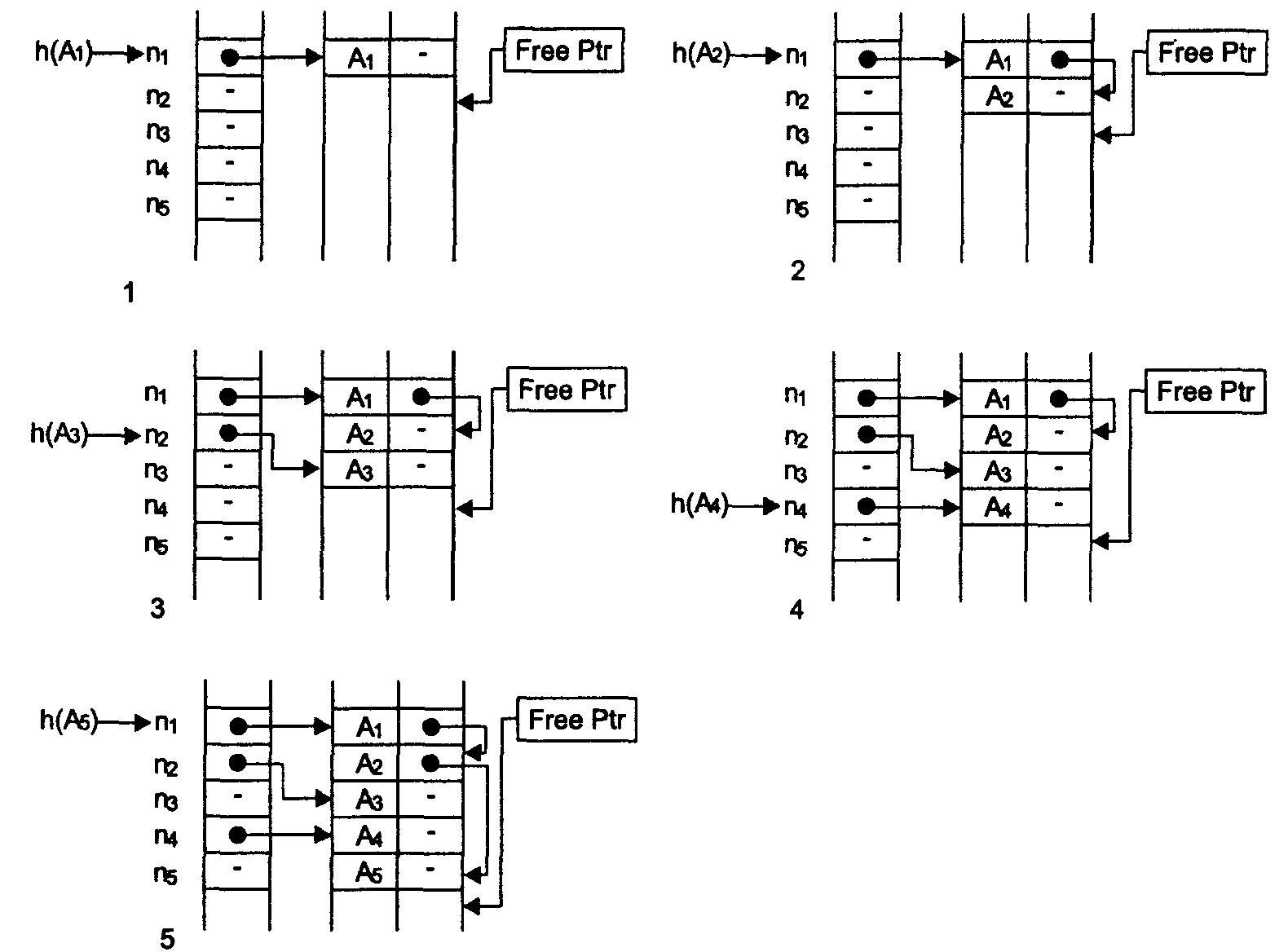

На рис.5 проиллюстрировано заполнение хэш-таблицы и таблицы идентификаторов для примера, который ранее был рассмотрен на рис. 4 для метода простейшего рехэширования. После размещения в таблице для поиска идентификатора A₁ потребуется 1 сравнение, для А₂ — 2 сравнения, для А₃ — 1 сравнение, для А₄ — 1 сравнение и для А₅ — 3 сравнения (сравните с результатами простого рехэширования).

Рис. 5. Заполнение хэш-таблицы и таблицы идентификаторов при использовании метода цепочек

Метод цепочек является очень эффективным средством организации таблиц идентификаторов. Среднее время на размещение одного элемента и на поиск элемента в таблице для него зависит только от среднего числа коллизий, возникающих при вычислении хэш-функции. Накладные расходы памяти, связанные с необходимостью иметь одно дополнительное поле указателя в таблице идентификаторов на каждый ее элемент, можно признать вполне оправданными. Этот метод позволяет более экономно использовать память, но требует организации работы с динамическими массивами данных.

Комбинированные способы построения таблиц идентификаторов

Кроме рехэширования и метода цепочек можно использовать комбинированные методы для организации таблиц идентификаторов с помощью хэш-адресации. В этом случае для исключения коллизий хэш-адресация сочетается с одним из ранее рассмотренных методов — простым списком, упорядоченным списком или бинарным деревом, который используется как дополнительный метод упорядо­чивания идентификаторов, для которых возникают коллизии. Причем, посколь­ку при качественном выборе хэш-функции количество коллизий обычно неве­лико (единицы или десятки случаев), даже простой список может быть вполне удовлетворительным решением при использовании комбинированного метода. При таком подходе возможны дна варианта: в первом случае, как и для мето­да цепочек, в таблице идентификаторов организуется специальное дополни­тельное поле ссылки. Но в отличие от метода цепочек оно имеет несколько иное значение: при отсутствии коллизий для выборки информации из таблицы ис­пользуется хэш-функция, поле ссыпки остается пустым. Если же возникает коллизия, то через поле ссылки организуется поиск .идентификаторов, для ко­торых значения хэш-функции совпадают — это поле должно указывать на структуру данных для дополнительного метода: начало списка, первый элемент динамического массива или корневой элемент дерева.

Во втором случае используется хэш-таблица, аналогичная хэш-таблйце для метода цепочек Если по данному адресу хэш-функции идентификатор отсутствует, то ячей­ка хэш-таблицы пустая. Когда появляется идентификатор с данным значением хэш-функции, то создается соответствующая структура для дополнительного метода, в хэш-таблицу записывается ссылка на эту структуру, а идентификатор помещает­ся в созданную структуру по правилам выбранного дополнительного метода. В первом варианте при отсутствии коллизий поиск выполняется быстрее, но второй вариант предпочтительнее, так как за счет использования промежуточной хэш-таблицы обеспечивается более эффективное использование памяти. Как и для метода цепочек, для комбинированных методов время размещения и время поиска элемента в таблице идентификаторов зависит только от среднего числа коллизий, возникающих при вычислении хэш-функции. Накладные расходы па­мяти при использовании промежуточной хэш-та блицы минимальны. Очевид­но, что если в качестве дополнительного метода использовать простой список, то получится алгоритм, полностью аналогичный методу цепочек. Если же ис­пользовать упорядоченный список или бинарное дерево, то метод цепочек и комбинированные методы будут иметь примерно равную эффективность при незначительном числе коллизий (единичные случаи), но с ростом количества кол­лизий эффективность комбинированных методов по сравнению с методом цепо­чек будет возрастать.

Недостатком комбинированных методов является более сложная организация алгоритмов поиска и размещения идентификаторов, необходимость работы с ди­намически распределяемыми областями памяти, а также большие затраты вре­мени на размещение нового элемента в таблице идентификаторов по сравнению с методом цепочек.

То, какой конкретно метод применяется в компиляторе для организации таблиц идентификаторов, зависит от реализации компилятора. Один и тот же компилятор может иметь даже несколько разных таблиц идентификаторов, организованных на основе различных методов. Как правило, применяются комбинированные методы.

Создание эффективной хэш-функции – это отдельная задача разработчиков ком­пиляторов, и полученные результаты, как правило, держатся в секрете. Хоро­шая хэш-функция распределяет поступающие на ее вход идентификаторы рав­номерно на все имеющиеся в распоряжении адреса, чтобы свести к минимуму количество коллизий. В настоящее время существует множество хэш-функций, но, как было показано выше, идеального хэширования достичь невозможно. Хэш-адресация - это метод, который применяется не только для органи­зации таблиц идентификаторов в компиляторах. Данный метод нашел свое применение и в операционных системах, и в системах управления базами данных.
