2.7 Перевірка програмного забезпечення на працездатність
Для перевірки програмного забезпечення на працездатність була використана додаткова програма „окружение”, що йде у комплекті з програмним продуктом MC studio.
Спочатку програмуємо потрібні нам порти.

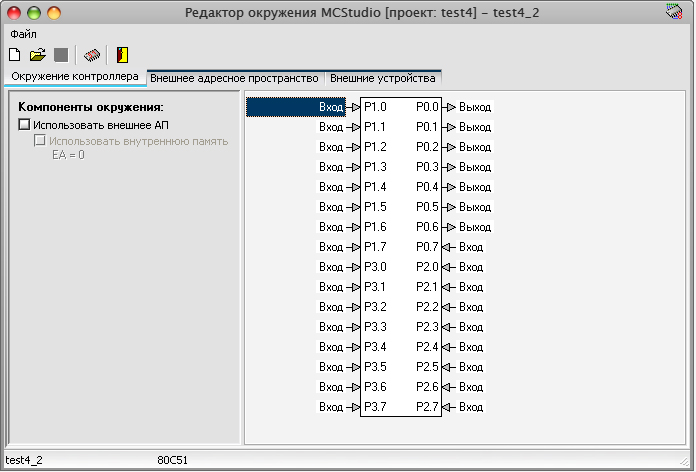

Рисунок 2.15 - „Окружение контролера”, призначення портів
Через вкладку „внешнии устройства” підключаємо потрібні нам пристрої.
У якості пристроїв вхідних портів було використано кнопки.

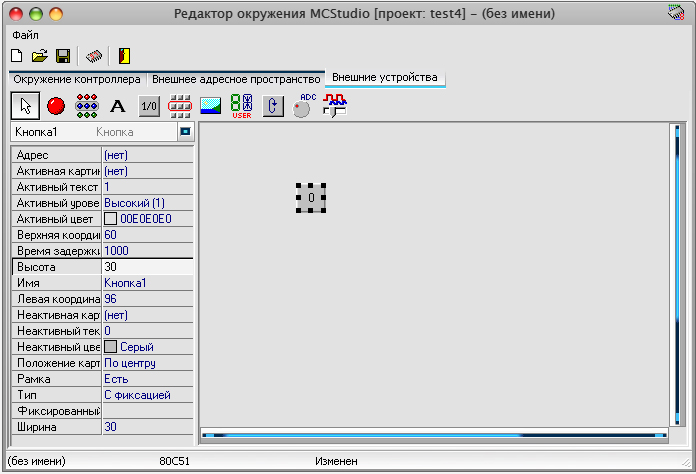

Рисунок 2.16 – Встановлення кнопки в „Окружении”
У якості вихідних – інструмент „одиночная лампочка”

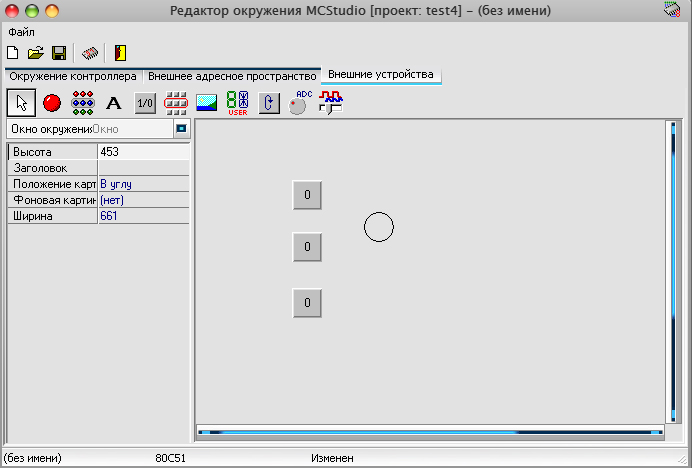

Рисунок 2.17 – Встановлення елементу „Лампочка”
ВИСНОВКИ
В даній роботі було закріплено, поглиблено та узагальнено знання з мікропроцесорної техніки по застосуванню мікроконтролерів, оглянуто основні принципи прийому, передачі інформації і функціонування різних інтерфейсів.
На початкових етапах проектування було розглянуто аналоги водовідливної установки, які надали загальні уявлення роботи системи та можливість опису роботи пристрою з погляду автоматизації.
В ході проектування розробленя системи керування об’єктом „водовідливна установка” з використанням мікроконтролеру:
1. Розроблена структурна та електрична принципова схема пристрою.
2. Детально розглянуто схему блоку живлення.
3. Розглянута елементарна база та детально описані схеми електричної принципової контролера та пристроїв узгодження з об’єктом.
4. Розроблено алгоритм та програмне забезпечення керування об’єктом з використанням інтегрованого середовища Mcstudio.
В результаті виконаної роботи була розроблена система автоматизованого керування шахтною водовідливною установкою, яка дозволить використовувати на інженерній практиці
